TNT MMS-288 (HDMI разветвитель) — устройство, предназначенное для разветвления (дублирования) HDMI сигнала от одного источника на 8 устройств отображения, подключаемым через приемники TNT MMS-220H-R. Передача HDMI сигнала осуществляется по одному кабелю UTP Cat 6 или Cat 5e. Максимальное расстояние передачи HDMI сигнала – 180 м.
При необходимости подключить большее количество устройств отображения или для увеличения расстояния, на которое передается HDMI сигнал, необходимо использовать повторители-разветвители TNT MMS-222H.
При необходимости подключить большее количество устройств отображения или для увеличения расстояния, на которое передается HDMI сигнал, необходимо использовать повторители-разветвители TNT MMS-222H.
Разветвитель имеет локальный выход HDMI для подключения контрольного монитора или для каскадирования друг с другом.
Особенности
- Сигнал со входа дублируется на 9 выходов (8 портов RJ45 и 1 порт HDMI)
-
Обеспечивает передачу HDMI сигнала по одному кабелю UTP на расстояние:
- до 180 метров при использовании кабеля Cat.6
- до 150 метров при использовании кабеля Cat.5e
- Поддержка разрешений: 480i/р, 576i/P, 720p, 1080i/p
- Автоматическая регулировка уровня сигнала в зависимости от расстояния
- Поддержка спецификации HDMI версии 1.3b
- Поддержка спецификации DDC.
- Не требует ПО для установки и работы.
- Предусмотрен выход HDMI для каскадирования или подключения локального монитора.
- 28 уровней каскадирования и до 100 устройств отображения при совместном использовании с повторителями-разветвителями TNT MMS-222H и приемниками TNT MMS-220H-R (при этом, расстояние от источника сигнала до устройства отображения составит более 5000 м.)
- Plug and Play

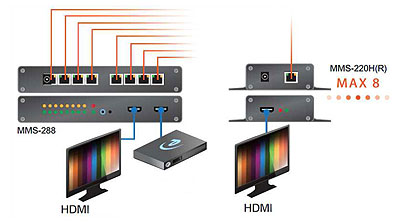

Схема подключения HDMI разветвителя TNT MMS-288.
Схема подключения HDMI разветвителя TNT MMS-288,
повторителей-разветвителей TNT MMS-222H и приемников TNT MMS-220H-R.
Спецификация
| Параметры | TNT MMS-288 | ||
| Порты |
HDMI - 1порт (вход) HDMI - 1порт (выход) RJ45 — 8 портов Питания — 1 разъем |
||
| Кнопки управления | Нет | ||
| Индикаторы |
Питания - 1 (красный) Соединения - 1 (зеленый)
Статус порта: линия - 8 желтых , трансляция - 8 зеленых
|
||
| Разрешение (max.) | 1920 x 1080 (1080P) | ||
| Расстояние |
180 м (точка-точка) при использовании кабеля UTP Cat.6 150 м (точка-точка) при использовании кабеля UTP Cat.5e |
||
| Электропитание | DC 5В 2А | ||
| Среда | Температура хранения | -15…+55 0С | |
| Температура рабочая | -0 …+45 0С | ||
| Влажность | 5 … 90% без образования конденсата | ||
| Вес | 950 гр | ||
| Габариты |
205 x 155 x 28 мм |
||
*
