TNT MMS-7272IPB — Шасси матричного коммутатора.
Коммутатор предназначен для мгновенного (бесшовного/seamless) переключения различных AV-сигналов с любого входа на любой выход или сразу несколько выходов.
Шасси имеют 18 слотов под платы расширения: 9 слотов для плат с входными портами и 9 слотов с выходными. На платах-расширения монтируются группы входных или выходных портов, по 4 порта на одной плате (кроме плат CVBS). Максимально возможный размер матрицы переключателя - 72x72 (72 входа и 72 выхода).
Платы могут иметь разные типы интерфейсов: HDMI, DVI-D+Audio, VGA+Audio, HDBase-T, SDI, CVBS (тюльпан). Комбинируя разные типы плат и их количество, можно получить коммутатор с различными функциональными возможностями, которые необходимы в конкретной инсталляции или проекте.
Коммутаторы имеют множество дополнительных функций, которые позволяют существенно облегчить построение и эксплуатацию сети видеотрансляции.
Коммутаторы имеют множество дополнительных функций, которые позволяют существенно облегчить построение и эксплуатацию сети видеотрансляции.
- Бесшовное или seamless переключение источников сигнала. Функция позволяет мгновенно переключать источники сигнала простой сменой кадров, без задержек, черного фона и мерцаний. Функция работает независимо от типов, разрешений, соотношения сторон и других параметров источников сигнала на входах и устройств отображения на выходах.
-
Скейлеры (масштабаторы) выходных портов. Функция позволяет любое разрешение исходного сигнала преобразовать (масштабировать) в одно или несколько стандартных разрешений на разных портах. Например, исходный сигнал имеет разрешение 720P (1280х720@60Гц), а скейлер на выходе масштабирует его до разрешения 1080P (1920x1080@60Гц) или любого другого стандартного разрешения. Скейлер может работать как на увеличение разрешения, так и на его уменьшение.
Помимо этого, скейлер может изменить кадровую развертку и частоту исходного сигнала на необходимые значения (развертка: «I» или «P», частота: 25, 30, 50 или 60 Гц).
-
Скейлеры (масштабаторы) входных портов. Функция позволяет настраивать соотношение сторон и метод трансляции изображения на экране. Например, позволяет без искажения отобразить на экране с соотношением сторон 16:9 и разрешением 1080P (Full HD), исходный сигнал c разрешением 1280х1024 и соотношением 4:3. Изображение будет максимально растянуто в пределах экрана без искажений, а по краям (слева и справа) будут черные поля. Так же возможно принудительное изменение соотношения сторон (16:9, 4:3, 14:9) и вариантов отображения (вписать максимально в экран, отобразить как есть).
При необходимости, есть возможность обрезать телевизионные поля.
- Настройка EDID. Функция позволяет задать для каждого входного порта оптимальное разрешение исходного сигнала. Эта информация необходима для правильной работы источников сигнала, подключенных к коммутатору.
- Настройка яркости, контрастности и цветности. Функция позволяет на каждом выходном порту индивидуально подстроить транслируемое изображение до требуемого уровня. Например, одно и тоже цветное изображение на одном выходе станет черно-белым, а на другом останется цветным. Или просто возможно подкорректировать плохое качество исходного изображения.
- Извлечение (де-эмбеддирование) и добавление (эмбеддирование) звукового сопровождения. Функция позволяет расширить традиционную коммутацию сигналов "целиком", добавляя такие возможности как добавление нового и/или замена существующего стереофонического звукового сопровождения для DVI и VGA портов (DVI-D+Audio / VGA+Audio). Так же, возможно извлечение стереофонического звукового сопровождения из HDMI сигнала.
-
Сохранение шаблонов (пресетов) трансляции в памяти коммутатора и их мгновенная активация при необходимости. Функция очень удобна, когда часто требуется коммутировать одни и те же источники сигналов с одними и теми же устройствами отображения, при этом, варианты этих коммутаций повторяются. Для этого, каждый вариант коммутации нужно просто запомнить в памяти коммутатора и при необходимости активировать нажатием одной кнопки.
Так же возможна циклическая активация необходимых шаблонов через заданный интервал времени.
-
Интеграция коммутатора с внешними системами управления. Функция крайне незаменима, при реализации сложных проектов, в которых необходимо осуществлять единое централизованное управление различными устройствами и системами. Такое управление создается на базе специализированных контроллеров и/или программного обеспечения, которые образуют единый интерфейс общения пользователей с создаваемой системой в целом.
Коммутатор имеет открытое API и может получать команды по протоколу RS232 или TelNet.
- Централизованное управление коммутаторами. Программное обеспечение «Matrix» (поставляемое в комплекте) позволяет одновременно управлять несколькими коммутаторами с одного компьютера. Для настройки и управления конкретным коммутатором необходимо выбрать его из списка . Так же возможна посылка одинаковых команд сразу всем коммутаторам одновременно.
Коммутатор обеспечивает:
Особенности:
- Мгновенную (бесшовную/seamless) и произвольную коммутацию видеосигналов любых типов и форматов с любыми устройствами отображения.
- Подключение источников сигнала и устройств отображения с различными интерфейсами: HDMI, DVI-D+Audio, VGA+Audio, SDI, HDBase-T, CVBS (тюльпан).
- Одновременное подключение до 72-х источников сигнала и до 72-х устройств отображения.
- Гибкость при выборе необходимого числа и типа коммутируемых интерфейсов.
- Масштабирование любого разрешения исходного сигнала в одно или несколько стандартных разрешений на разных портах (скейлер).
- Настройку видеосигналов на выходах по типу развертки («I» или «P») и частоте (25, 30, 50 или 60 Гц).
- Настройку соотношения сторон (16:9, 4:3, 14:9) и метода трансляции изображения на экране (вписать максимально в экран, отобразить как есть).
- Извлечение (де-эмбеддирование) аудиоканала из исходного HDMI сигнала на любом выходном порту или добавление (эмбеддирование) внешнего аудиоканала для входных DVI или VGA портов (DVI-D+Audio / VGA+Audio).
- Настройку EDID, что позволяет задать для каждого входного порта оптимальное разрешение исходного сигнала.
- Большую гибкость при настройке яркостно-контрастно-цветовых параметров отображения сигнала.
- Сохранение шаблонов (пресетов) трансляции в памяти коммутатора и их мгновенную активацию при необходимости.
- Коммутацию сигналов и настройку всех необходимых параметров системы видеотрансляции при помощи программного обеспечения «Matrix».
- Интеграцию с внешними системами управления (команды API передаваемые по RS232).
- Возможность поэтапного масштабирования и/или модификации системы.
- Переговорные, конференц-залы, многофункциональные залы трансформеры
- Ситуационные, диспетчерские и другие центры сбора и анализа информации
- Охранные системы и системы видеонаблюдения
- Розничная торговля и сфера услуг
- Спортивные сооружения
- Бары, рестораны, кафе и т.д.
- Учебные аудитории и лекционные залы
- Общественный транспорт, Ж/Д и автовокзалы, аэропорты
- Корпоративное телевидение
Особенности:
- Модульная конструкция - возможность установки произвольного количества плат расширений с необходимыми интерфейсами.
- Матричное переключение сигналов: один-к-одному, один-ко-многим, многие-ко-многим.
- Переключение источников сигнала без разрыва видеопотока (бесшовное/seamless переключение).
- Произвольная коммутация устройств с интерфейсами: HDMI, DVI (DVI-D), VGA, SDI, HDBase-T, CVBS.
- Максимальное разрешение видеосигналов на входах: 1920x1200@60Гц.
- Возможность установки любого разрешения видеосигналя на любом выходе (скейлер): 1080P@60/50/30/25; 1080i@60/50; 720P@60/50; 576i@50; 1920x1200@60; 1920x1080@60; 1680x1050@60; 1600x1200@60; 1440x900@60; 1366x768@60; 1280x1024@60; 1280x720@60; 1024x768@60.
- Настройка видеосигналов на выходах по типу развертки («I» или «P») и частоте (25, 30, 50 или 60 Гц).
- Настройка соотношения сторон (16:9, 4:3, 14:9), метода трансляции изображения на экране (вписать максимально в экран, отобразить как есть), обрезку ТВ-полей.
- Настройка оптимального разрешения для каждого входного порта (настройка EDID).
- Большой сенсорный экран для управления и настройки коммутатора.
- Управление коммутатором при помощи сенсорного экрана, ПО, команд управления, передаваемых по RS232
- Сохранение до 16-и различных вариантов коммутаций в виде шаблонов (пресетов) и быстрой их активации в нужный момент.
- Циклическая активация необходимых шаблонов (пресетов), через заданный интервал времени
- Настройка уникального ID-коммутатора, для управления несколькими коммутаторами из одного ПО.
- Настройка изображения по яркости, контрастности, цветности на каждом выходном порту.
- Извлечение (де-эмбеддирование) стереофонического аудиоканала из исходного HDMI сигнала на любом выходном порту или добавление (эмбеддирование) внешнего аудиоканала для входных DVI или VGA портов (DVI-D+Audio / VGA+Audio).
- Простой и интуитивно понятный интерфейс ПО «Matrix».
- Малая высота шасси - стандартный корпус 19" высотой 11U
- Тихая работа вентиляторов охлаждения
- Сохранение режимов работы после отключения электропитания
- Два быстросъемных блока питания, для бесперебойной работы

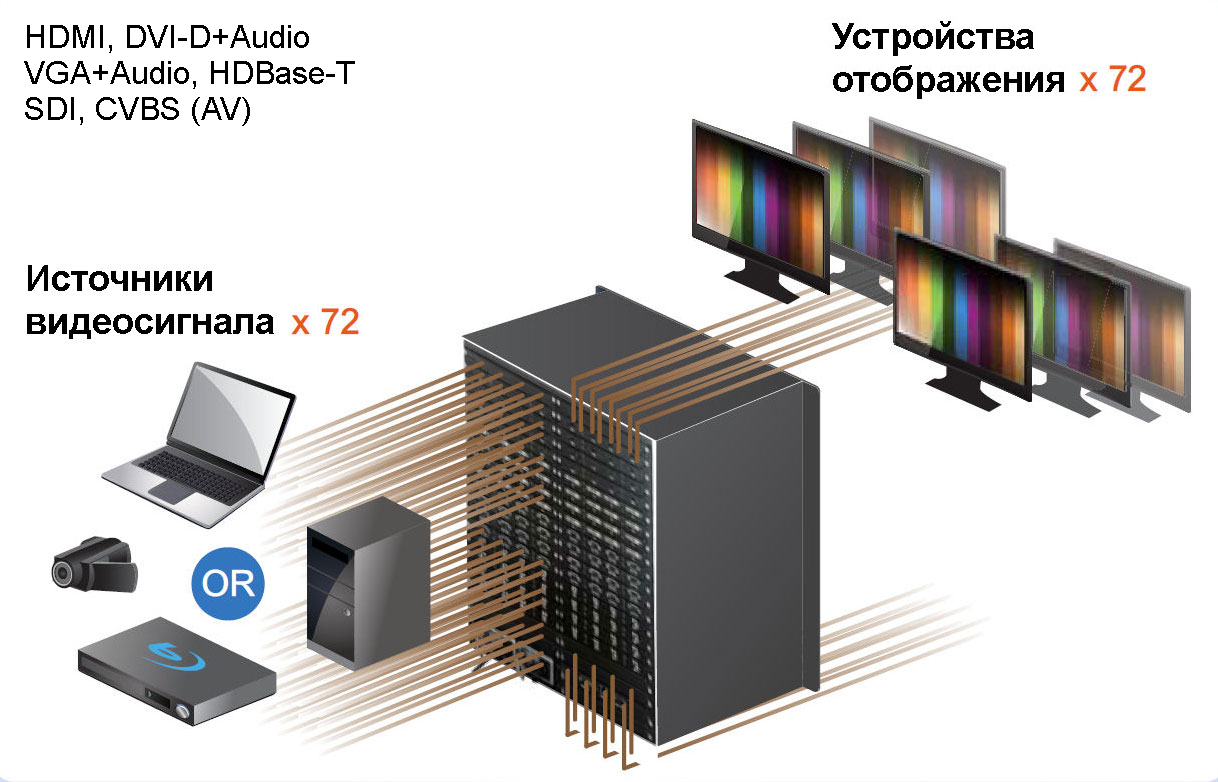

Схема подключения

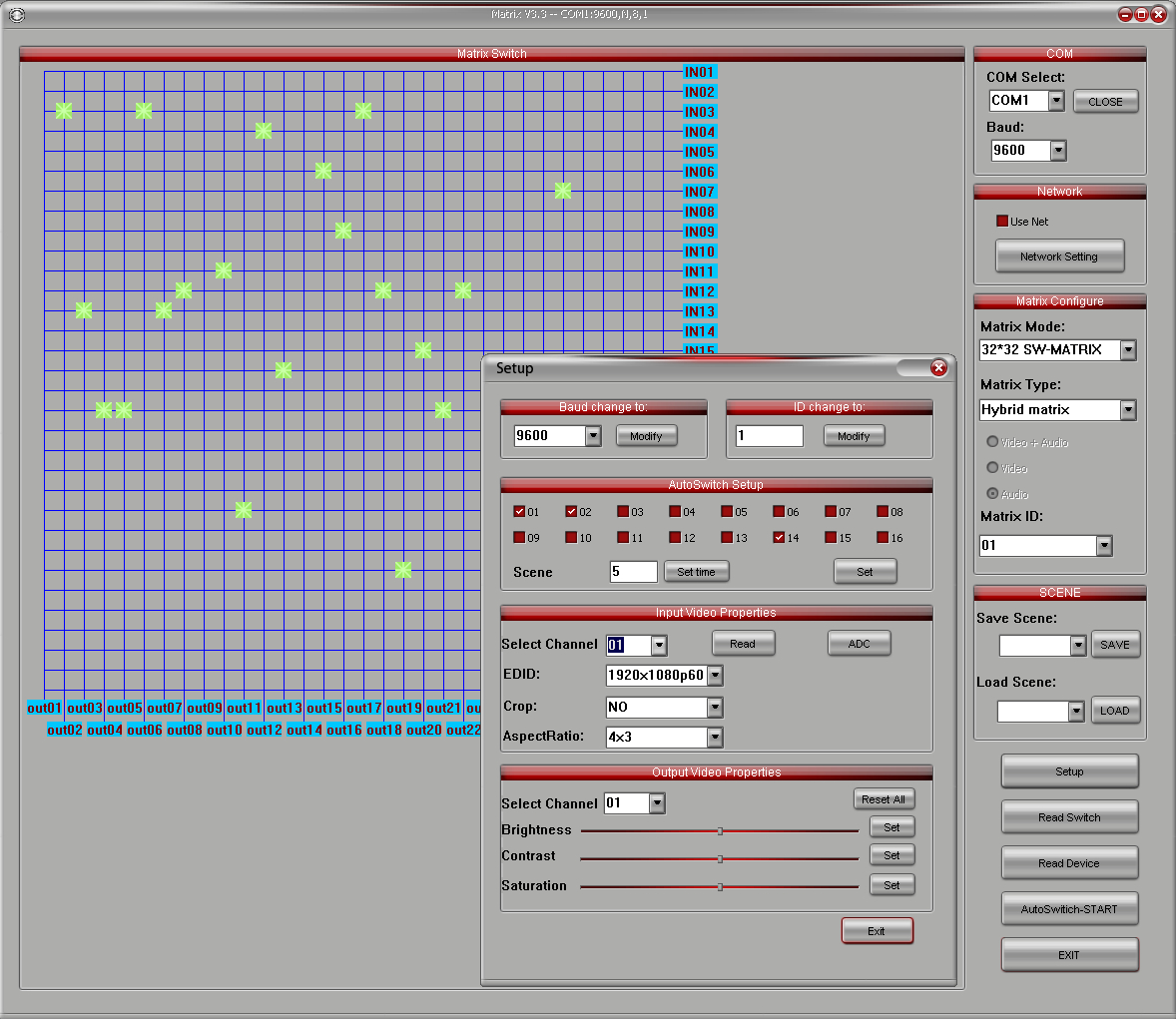

Программное обеспечение Matrix

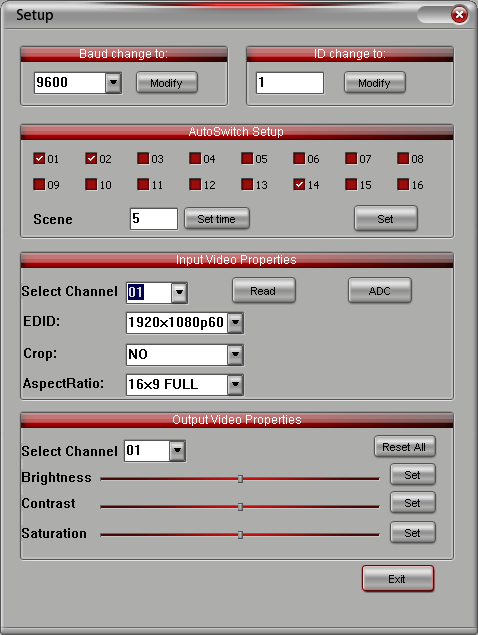

Программное обеспечение Matrix
Спецификация
| Параметры | TNT MMS-7272IBP | |
| Порты |
Входы: 9 слотов для карт расширения Выходы: 9 слотов для карт расширения Управление: DB9 - 1 порт вход DB9 - 1 порт выход (каскадный) RJ45 - 1 порт |
|
| Макс. кол-во входных портов | 72 | |
| Макс. кол-во выходных портов | 72 | |
| Индикаторы / управление | Сенсорный LCD-дисплей - индикация режимов работы / настройка параметров | |
| Макс. разрешение на входе | SDI - 1920x1080; HDMI, HDBase-T, DVI, VGA - 1920x1200. | |
| Макс. разрешение на выходе | SDI - 1920x1080; HDMI, HDBase-T, DVI, VGA - 1920x1200. | |
| Возможные разрешения на выходах |
1080P@60/50/30/25; 1080i@60/50; 720P@60/50; 576i@50;1920x1200@60; 1920x1080@60; 1680x1050@60; 1600x1200@60; 1440x900@60; 1366x768@60; 1280x1024@60; 1280x720@60; 1024x768@60 |
|
| Внешнее управление |
Специализированное ПО «Matrix» (поставляется в комплекте), команды API |
|
| Протокол управления | RS232 | |
| Электропитание | 2xC13, AC 100~240V (два быстросъемных БП) | |
| Среда | Температура хранения | -15…+55 0С |
| Температура рабочая | 0 …+40 0С | |
| Влажность | 5 … 90% без образования конденсата | |
| Вес | 20000 гp. | |
| Материал корпуса | Металл | |
| Габариты | 483x425x490 мм (11U) | |
*
