Плата расширения, 4 выхода HDBase_T (для коммутаторов MMS-0808IBP / 1616IBP / 3232IBP / 7272IPB)

Плата расширения, 4 выхода HDBase_T (для коммутаторов MMS-0808IBP / 1616IBP / 3232IBP / 7272IPB)
Артикул: TNT_MMS-4O-HDBT

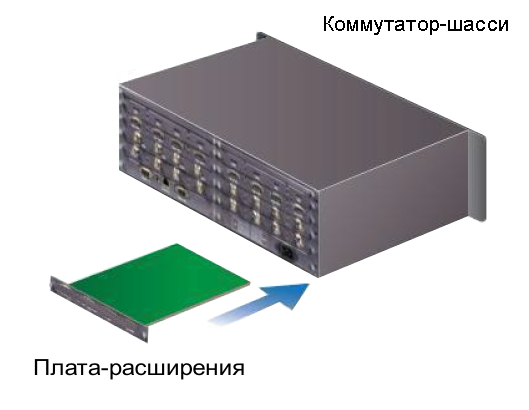

TNT MMS-4O-HDBTплата расширения c 4-я выходами HDBase-T  для коммутаторов TNT MMS-0808IPB, TNT MMS-1616IPB, TNT MMS-3232IPB и TNT MMS-7272IPB.

  Плата-расширения имеет множество дополнительных функций, которые позволяют существенно облегчить построение и эксплуатацию сети видеотрансляции.
  • Бесшовное или seamless переключение источников сигнала. Функция позволяет мгновенно переключать источники сигнала простой сменой кадров, без задержек, черного фона и мерцаний. Функция работает независимо от типов, разрешений, соотношения сторон и других параметров источников сигнала на входах и устройств отображения на выходах.
  • Скейлеры (масштабаторы) выходных портов. Функция позволяет любое разрешение исходного сигнала преобразовать (масштабировать) в одно или несколько стандартных разрешений на разных портах. Например, исходный сигнал имеет разрешение 720P (1280х720@60Гц), а скейлер на выходе масштабирует его до разрешения 1080P (1920x1080@60Гц) или любого другого стандартного разрешения. Скейлер может работать как на увеличение разрешения, так и на его уменьшение.
      Помимо этого, скейлер может изменить кадровую развертку и частоту исходного сигнала на необходимые значения (развертка: «I» или «P», частота: 25, 30, 50 или 60 Гц).
  • Настройка яркости, контрастности и цветности. Функция позволяет на каждом выходном порту индивидуально подстроить транслируемое изображение до требуемого уровня. Например, одно и тоже цветное изображение на одном выходе станет черно-белым, а на другом останется цветным. Или просто возможно подкорректировать плохое качество исходного изображения.
Плата обеспечивает:
  • Подключение до 4-х потребителей HDBase-T сигнала к модульному матричному коммутатору.

  • Масштабирование любого разрешения исходного сигнала в одно или несколько стандартных разрешений на разных портах (скейлер).

  • Настройку видеосигналов на выходах по типу развертки («I» или «P») и частоте (25, 30, 50 или 60 Гц).

  • Большую гибкость при настройке яркостно-контрастно-цветовых параметров отображения сигнала.

  • Световую индикацию работы интерфейсов.
Область применения:
  • Модульные матричные коммутаторы TNT MMS-0808IBP, TNT MMS-1616IBP,TNT MMS-3232IBP,TNT MMS-7272IBP
Особенности:
  • 4 выходных интерфейса HDBase-T

  • Максимальное разрешение 1920х1200@60Гц

  • Поддержка HDMI 1.3

  • Поддержка HDCP 1.2

  • Максимальное расстояние до HDBase-T приемника: 60 м. (кат. 5+) / 70 м. (кат. 6)

  • Для работы требуются приемники HDBase-T сигнала: TNT MMS-100HDB-R
Схема подключения



Спецификация

 Параметры
TNT MMS-4О-HDBT
 Порты
 Выход:
    Rj45 - 4 порта
 Кол-во входных каналов
 4
 Индикаторы
 4 зеленых светодиода, индикация работы интерфейса
 Возможные разрешения на выходах
 1080P@60/50/30/25; 1080i@60/50; 720P@60/50;
 576i@50;1920x1200@60; 1920x1080@60; 1680x1050@60;
 1600x1200@60; 1440x900@60; 1366x768@60; 1280x1024@60;
 1280x720@60; 1024x768@60
 Максимальное кол-во  подключаемых  потребителей сигнала
 4
Поддерживаемые стандарты и технологии HDMI 1.3a, HDCP 1.2
 Электропитание
 DC, от шины коммутатора
 Среда
 Температура  хранения
 -20…+55 0С
 Температура  рабочая
  0 …+40 0С
 Влажность
 5 … 90% без образования  конденсата
 Вес
 350г.
 Габариты
 290x209x21.5 мм





*
