Универсальное шасси для монтажа 9-ти приемников/передатчиков/контент-плееров TNT и их блоков питания на стену или в 19" шкаф/стойку

Артикул: TNT.RACK-1

TNT RACK-1 – универсальное монтажное шасси. Предназначено для размещения передатчиков/приемников или контент-плееров TNT в 19” стойке или на стене. Шасси представляет собой корпус с местами для установки специализированных быстросъемных монтажных пластин (до 9 штук) на которые  крепятся передатчики/приемники/контент-плееры и другие аналогичные устройства. Монтажные пластины имеют отверстия, позволяющие надежно закрепить модули удлинителей разных серий (MMS-520xx, MMS-500xx, MMS-100xx, MMS-168xx, MMS-730xx, MMS-95xx и т.д.). Для дальнейшего сервисного обслуживания устройств, монтажные платы могут легко извлекаться из шасси, для этого достаточно открутить один крепежный винт.

  На задней стороне корпуса закреплены две DIN-рейки для установки блоков питания и другого вспомогательного оборудования.

  Шасси позволяет оптимизировать размещение и дальнейшее техническое обслуживание, большого количества передатчиков/приемников/контент-плееров и других аналогичных устройств. Его можно закрепить в 19" шкафу/стойке или на стене (например за видеостеной), что позволяет удобно разместить в едином корпусе до девяти различных устройств и их блоки питания. Так же, в шасси предусмотрены различные элементы, для удобного монтажа коммутационных шнуров.


Особенности:
  • Позволяет установить до 9 устройств различного типа
  • Быстросъемные монтажные платы позволяют оперативно обслуживать устройства
  • Позволяют закрепить DIN-реечные блоки питания и другие вспомогательные устройства
  • Возможность установки на стену или в 19” шкаф/стойку
  • Высота шасси 5U

Комплектация:
  • Шасси RACK-1 - 1
  • Монтажная плата - 9
  • Крепление для монтажа на стену или в  19" стойку/шкаф - 1
  • Комплект крепежа - 1
  • DIN-рейка - 2
  • Сборочный чертеж - 1

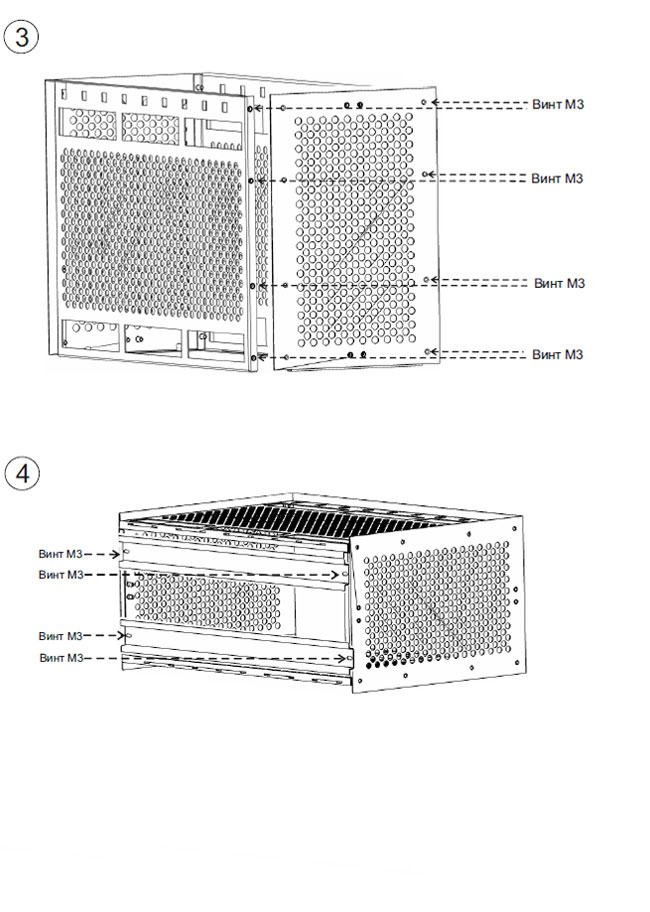

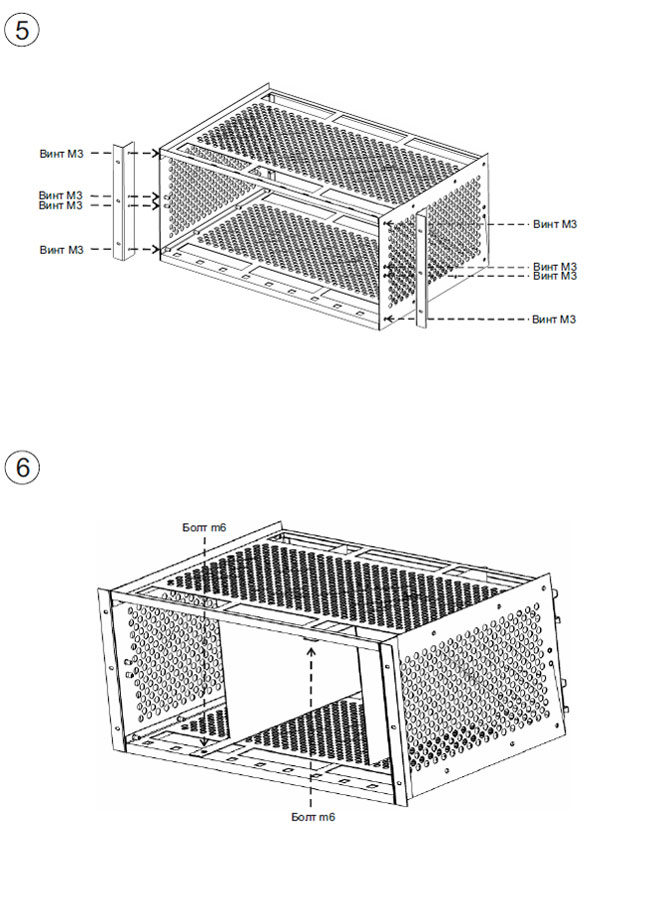

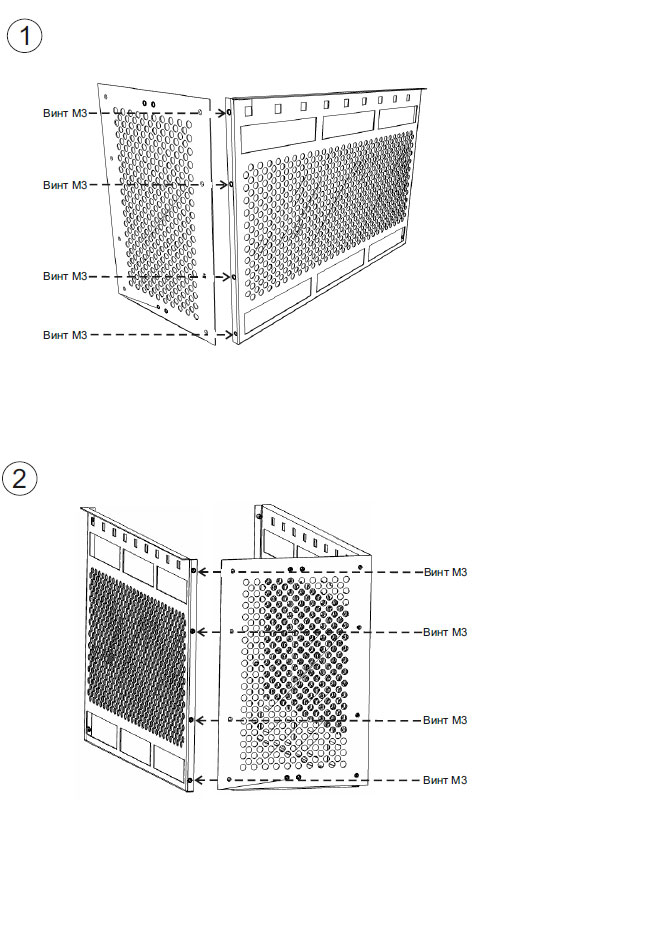

Схема сборки




Скачать схему сборки можно здесь.



Спецификация


Параметры
TNTv RACK-1
Количество мест под установку устройств
9 быстросъемных монтажных плат
Крепление блоков питания
Две DIN-рейки
Совместимость
MMS-520xx, MMS-500xx, MMS-100xx, MMS-168xx, MMS-730xx, MMS-95xx
Материал корпуса
Металл
   Вариант установки    в 19" стойку / шкаф, настенное
Размеры
5U / 483 мм (Ш) x 320 мм (Г) x 220 мм(В)






*
