TNT MMS-9525D-T (IP-KVM передатчик) — сетевое программно-аппаратное устройство, предназначенное для трансляции DVI-I (DVI-D,
HDMI, DVI-A,
VGA), USB, аудио (колонки и микрофон),
RS232 и ИК сигналов от источника в локальную сеть.
Передача данных от передатчика к приемникам осуществляется в пределах локальной сети (LAN, без маршрутизации пакетов), используя Gigabit Ethernet (1000Base-T) и протокол TCP/IP.
Непосредственно к передатчику, можно подключить как один (точка-точка), так и множество приемников (точка-многоточка). При подключении нескольких приемников, необходимо использовать Gigabit Ethernet коммутатор с поддержкой протокола «IGMP».
Основные области применения:
-
Автоматизированные системы управления технологическими процессами (АСУ ТП)
-
Автоматизированные рабочие места (АРМ)
-
Любые системы контроля в реальном времени
TNT MMS-9525D-T — IP-KVM передатчик, который транслирует сигналы от источника (ПК, рабочая станция, сервер и т.д.) в локальную сеть, для организации при помощи IP-KVM приемника, удаленного рабочего места оператора в любом необходимом месте. При необходимости, к одному IP-KVM передатчику могут быть подключены множество IP-KVM приемников, в этом случае, операторы смогут работать с источником совместно. Так же, возможен режим и поочередной работы, с ручным выбором активного оператора.
Если в сеть транслируют сигнал одновременно несколько передатчиков, подключенных к разным источникам, то операторы, при помощи клавиатуры и экранного (OSD) меню IP-KVM приемника, могут оперативно переключаться между источниками для их контроля и оперативного управления. В этом случае, можно организовать произвольную коммутацию любой консоли оператора к любому источнику сигнала.
TNT MMS-9525D-T - это новое поколение IP-KVM передатчиков, которые сохранили все основные возможности предыдущей серии (MMS-500H-T и MMS-500V-T) и значительно улучшили многие основные характеристики, а так же получили много новых возможностей.
Основные отличия
TNT MMS-9525D-T от TNT MMS-500H-T/TNT MMS-500V-T:
-
Улучшено качество изображения
-
Минимизированы задержки при передаче сигнала до 16 миллисекунд
-
Один единый видео интерфейс DVI-I, вместо двух отдельных DVI-D / HDMI и VGA
-
Возможность создания связанных передатчиков (для работы с многомониторными системами)
Особенности:
-
Обеспечивает передачу DVI-I (DVI-D, HDMI, DVI-A, VGA), USB, аудио (колонки и микрофон), RS232 и ИК сигналов в локальную сеть.
-
Поддерживает стандартный TCP/IP протокол передачи данных для работы в локальных сетях.
-
Поддерживает ретрансляцию ИК сигнала от приемника к передатчику. Благодаря данной функции возможно удаленное управление устройством воспроизведения (например DVD или Blu-ray плеером) ИК пультом дистанционного управления на расстоянии до 100 м (требуются ИК передатчик или приемник).
-
Настройка качества транслируемого видеосигнала и объема передаваемых данных.
-
Поддерживает передачу сигналов USB 1.1 и USB 2.0 (кроме USB-Audio и USB-Video).
-
Возможность работы с многомониторными системами
Все приемники и передатчики могут управляться при помои команд
API команд. Команды
API передаются по сети с использованием протокола
UDP.
Комплектация:
1 x устройство TNT MMS-9525D-T
1 x блок питания
1 x специализированное программное обеспечение – консоль управления передатчиком (установлено на передатчике).
1 x монтажный комплект
Важно! При использовании IP-KVM передатчиков и приемников TNTv серий MMS-9520H и MMS-9525D на производственных и схожими с ними объектах, а также на предприятиях с повышенными требованиями к надежности и электробезопасности, рекомендуется использовать промышленные блоки питания TNTv БПИС М8 12-2, которые соответствуют ГОСТ:IEC 60950-1-2014/EN, 62233-2013/30805.14.1-2013, 61000-3-2:2009/30804.3.3-2013, CISPR 14-1:2005/30805.14.2-2013, 14-2:2001/30804.3.2-2013.
Для обеспечения бесперебойного электропитания рекомендуется использовать коммутатор питания TNT КП-21, который обеспечивает электропитание устройства от двух стабилизированных блоков питания.
Внимание! Блоки питания TNT БПИС М8 12-2 и коммутатор питания TNT КП-21 поставляются отдельно.
Схемы подключения

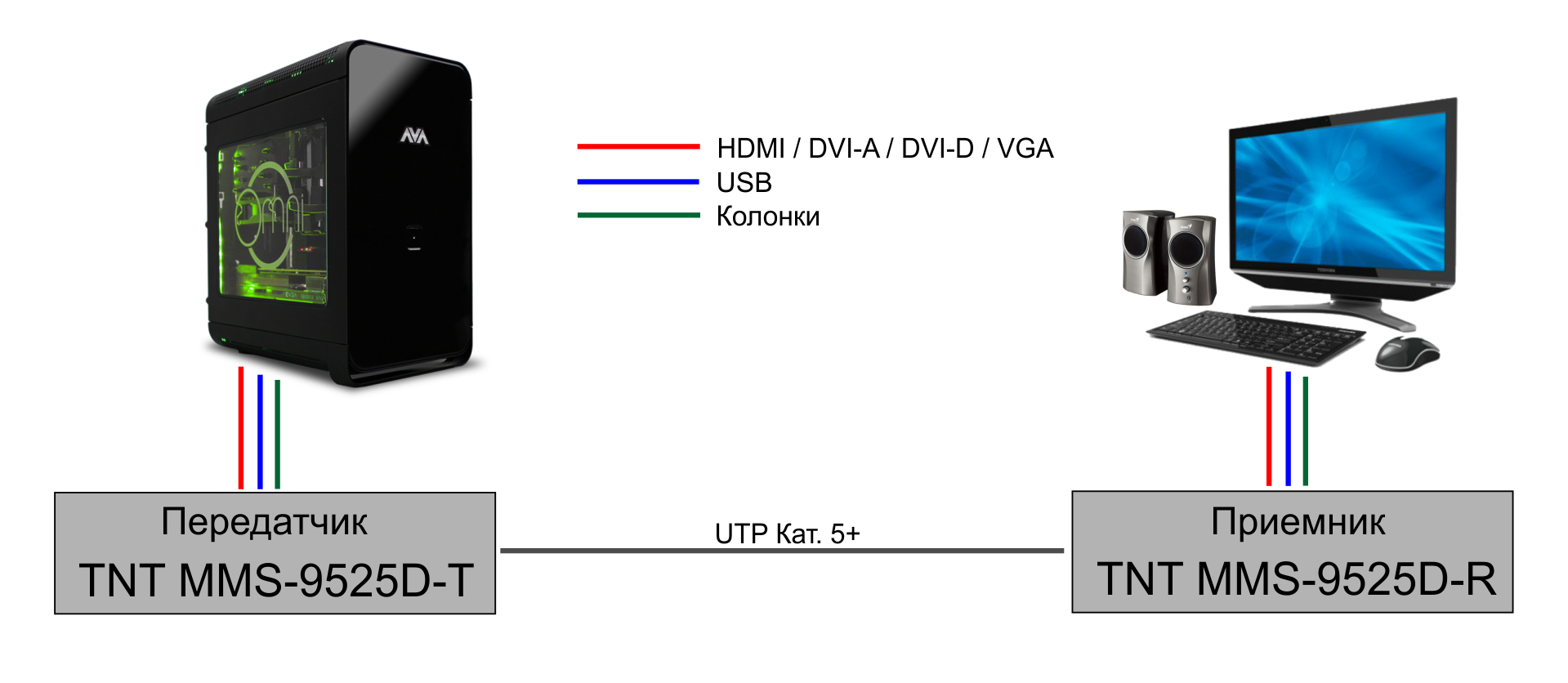

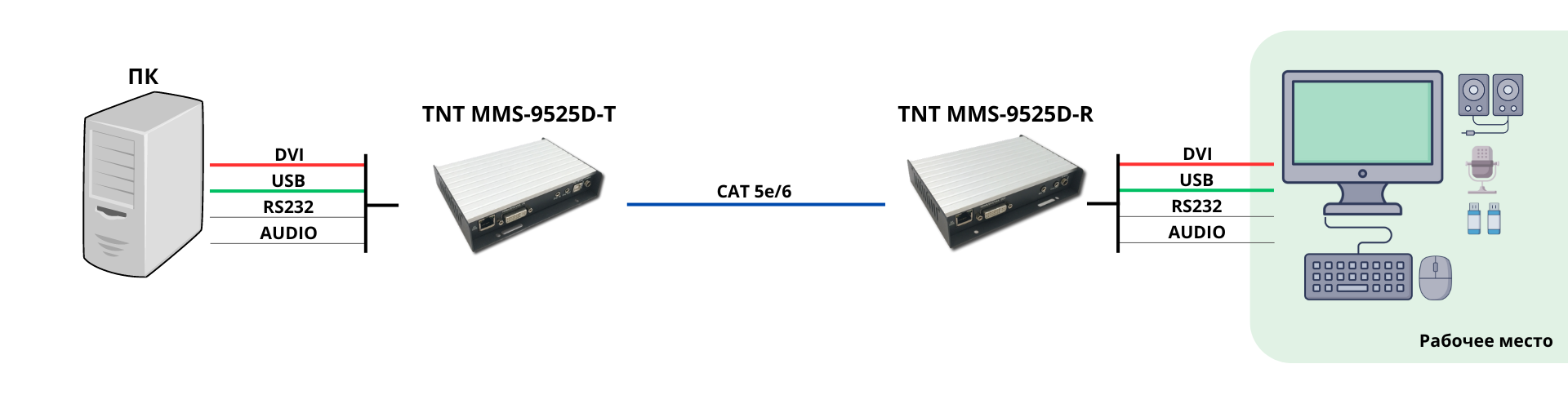

Прямое подключение приемника (точки трансляции) к передатчику (источнику)

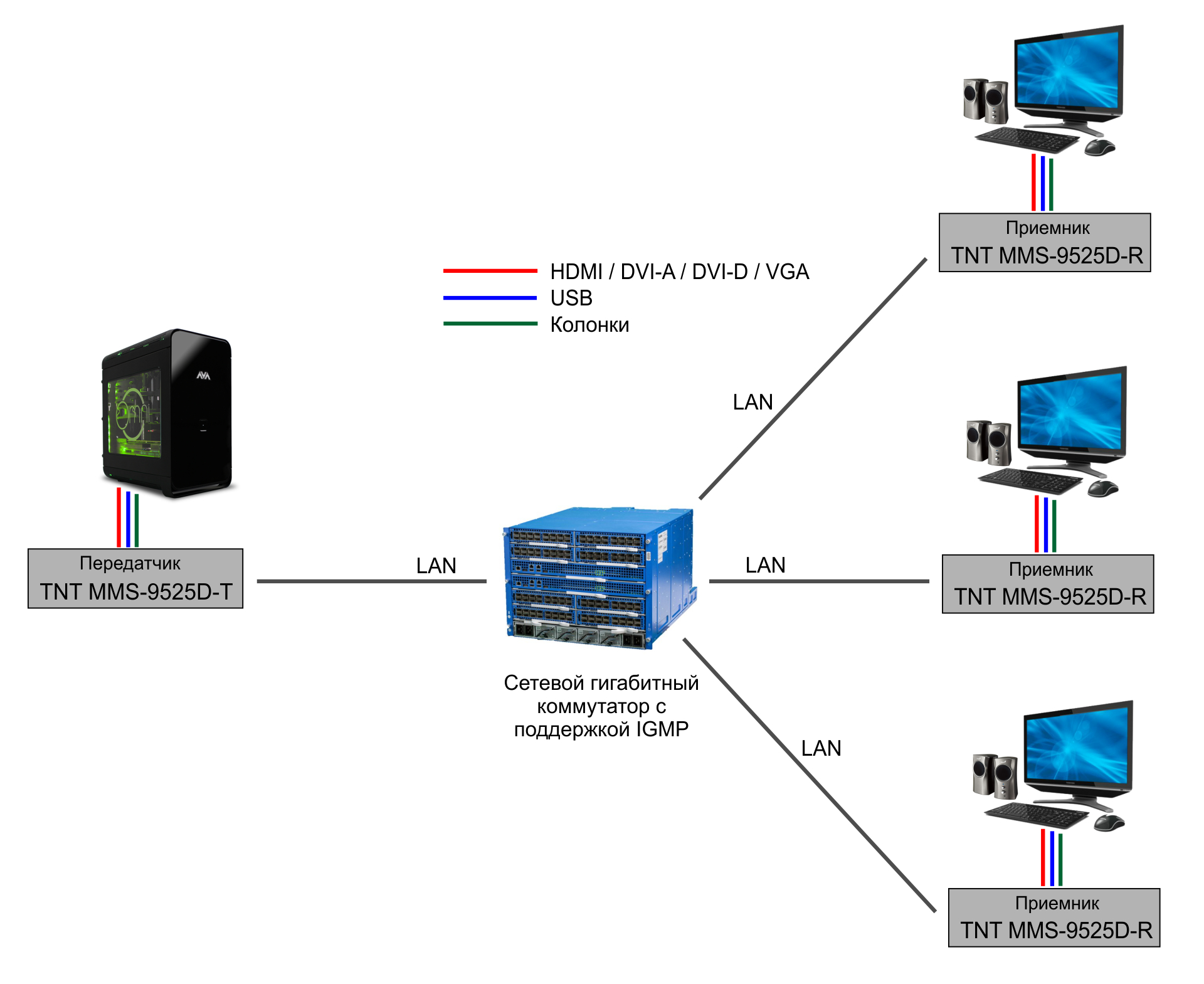

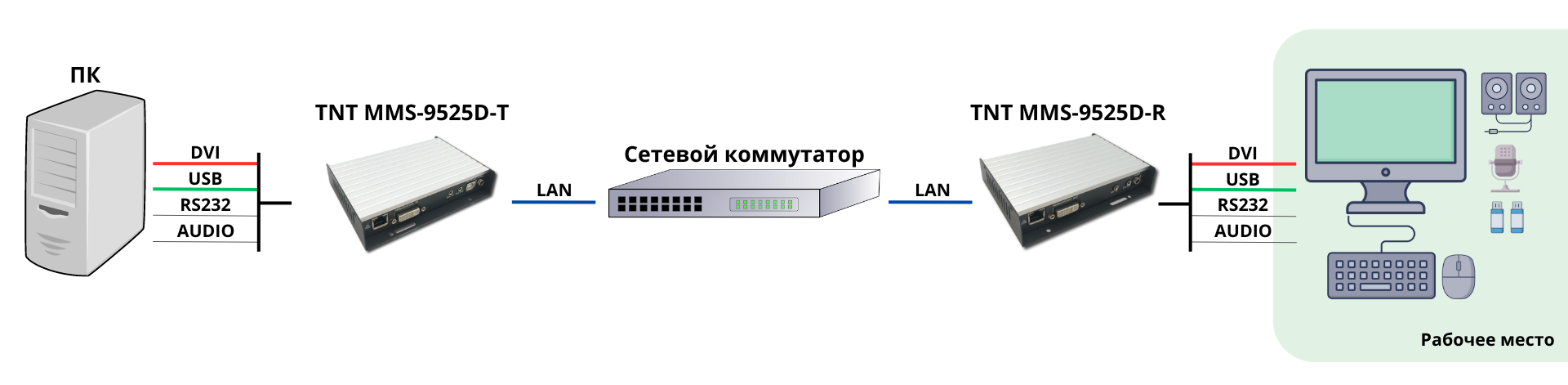

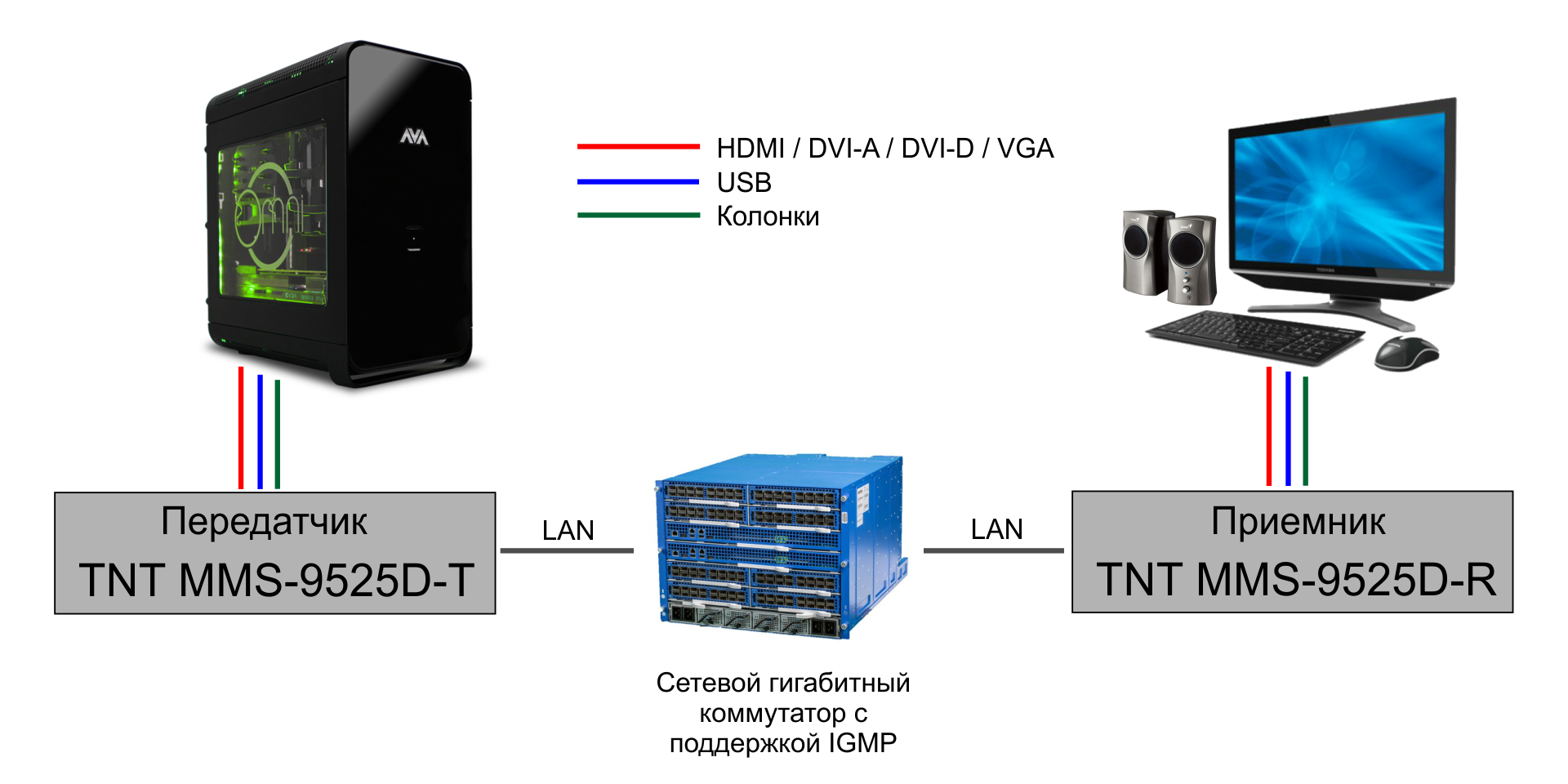

Подключение приемника (точки трансляции) к передатчику (источнику) с использованием локальной сети

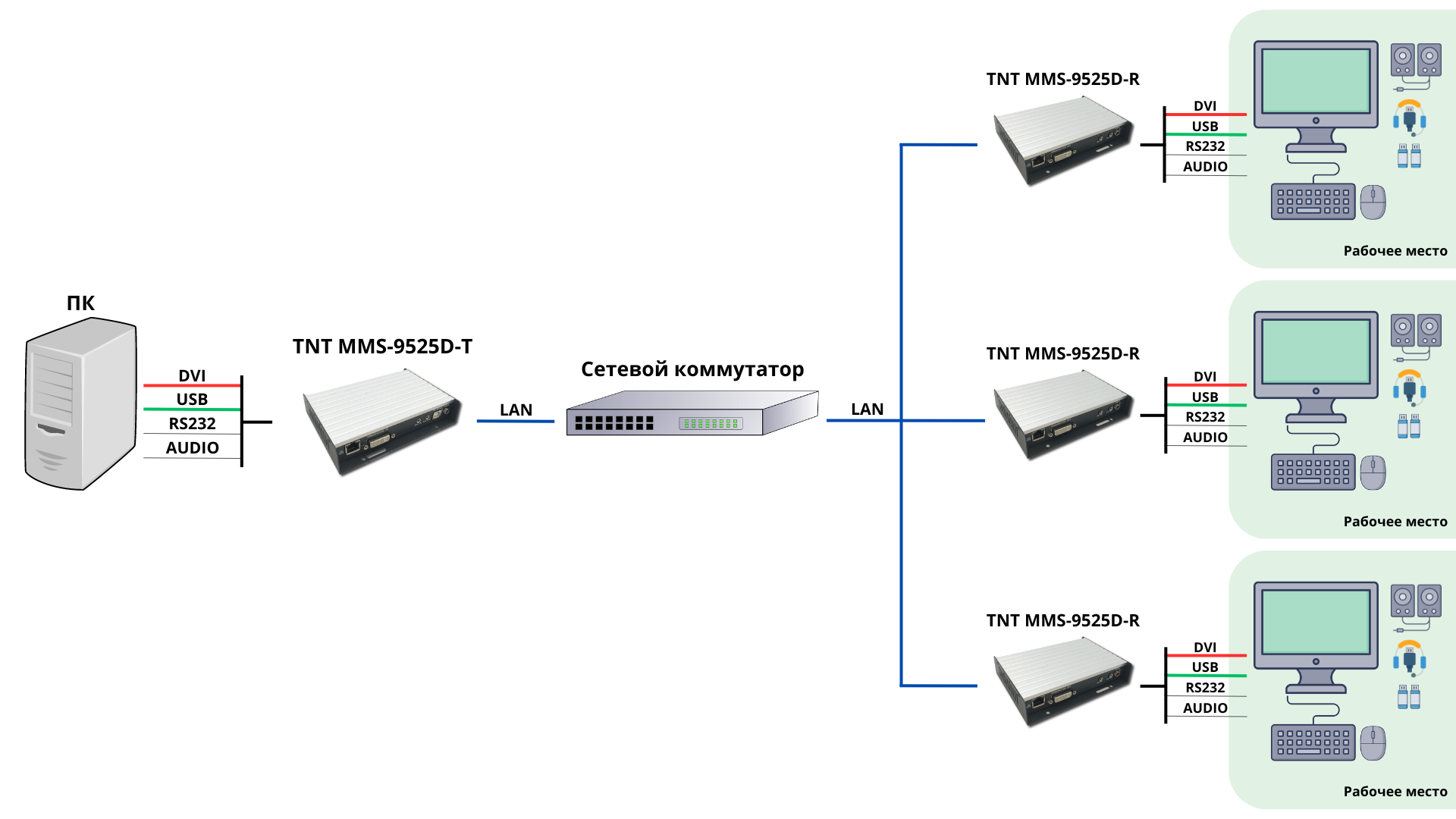

Подключение нескольких приемников (точек трансляции) к передатчику (источнику) с использованием локальной сети

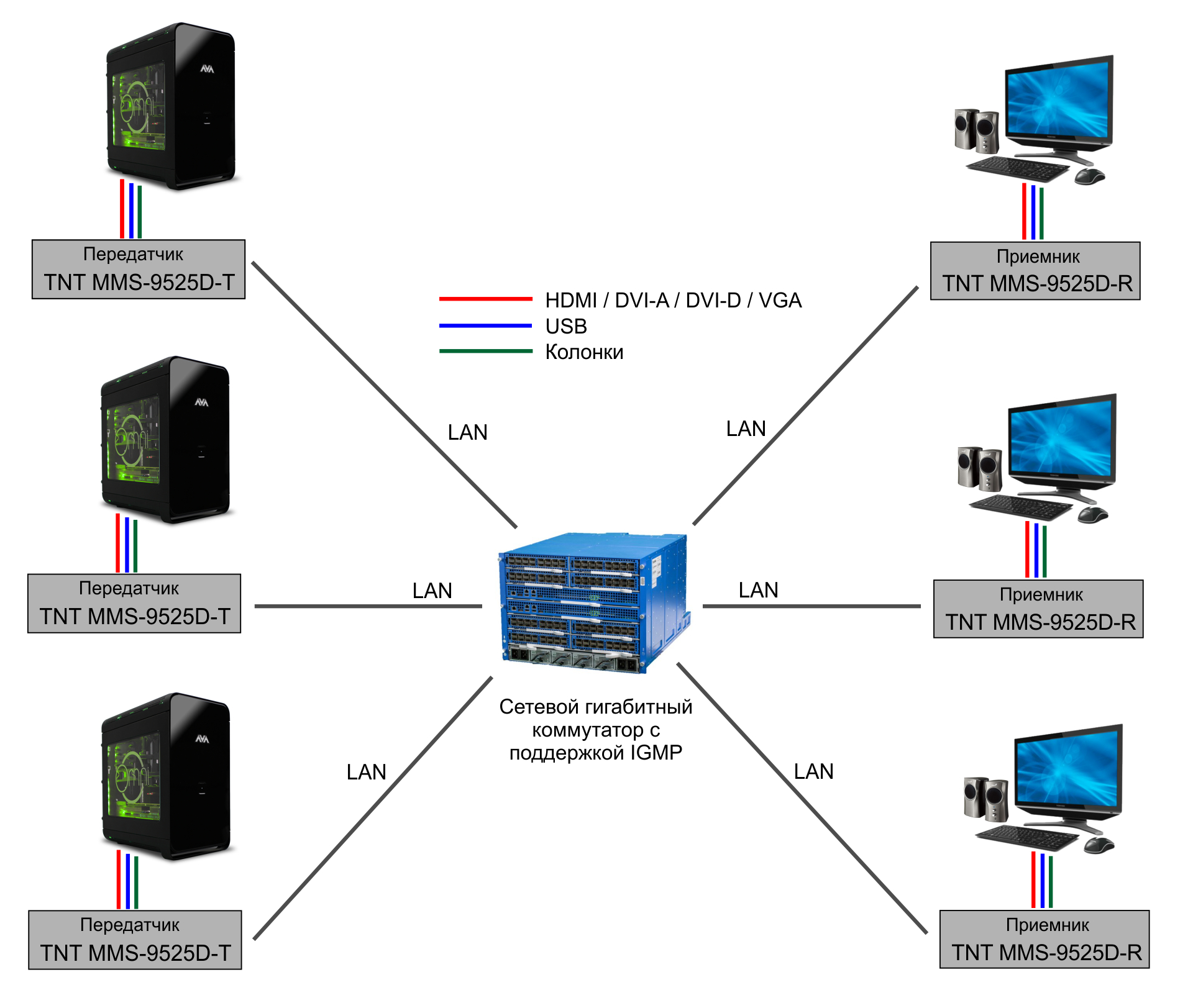

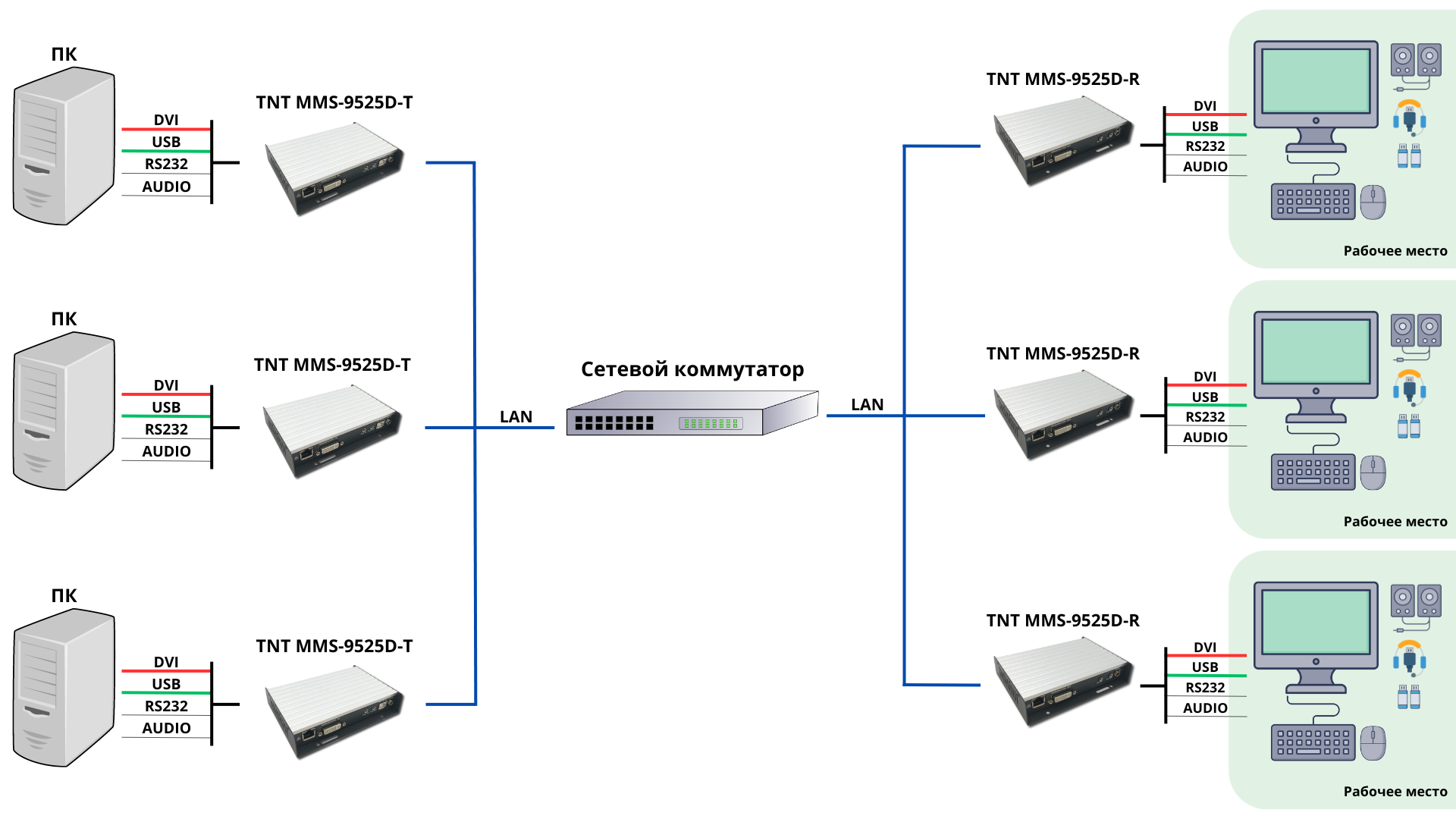

Подключение нескольких приемников (точек трансляции) к нескольким передатчикам (источникам) с использованием локальной сети

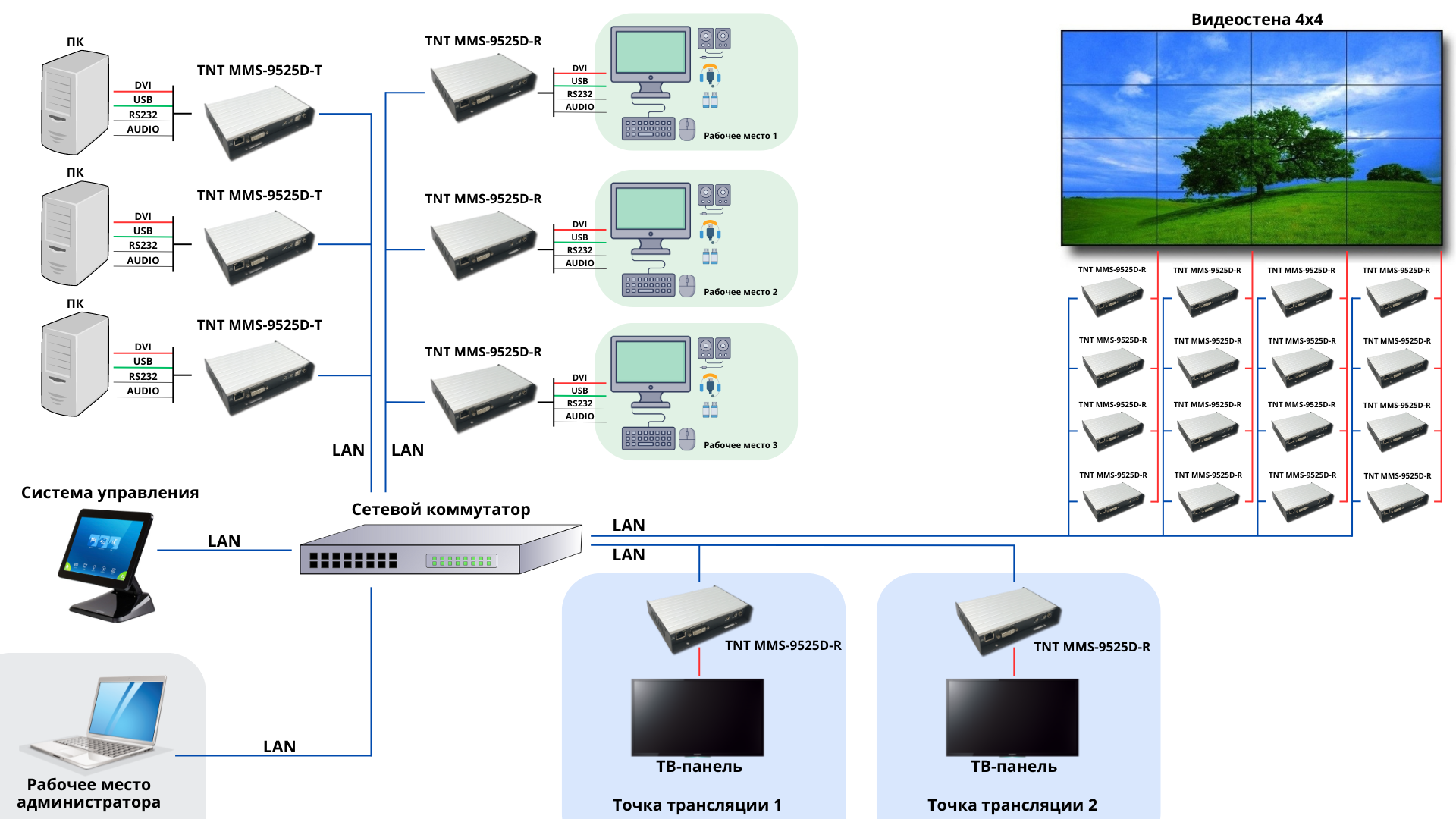

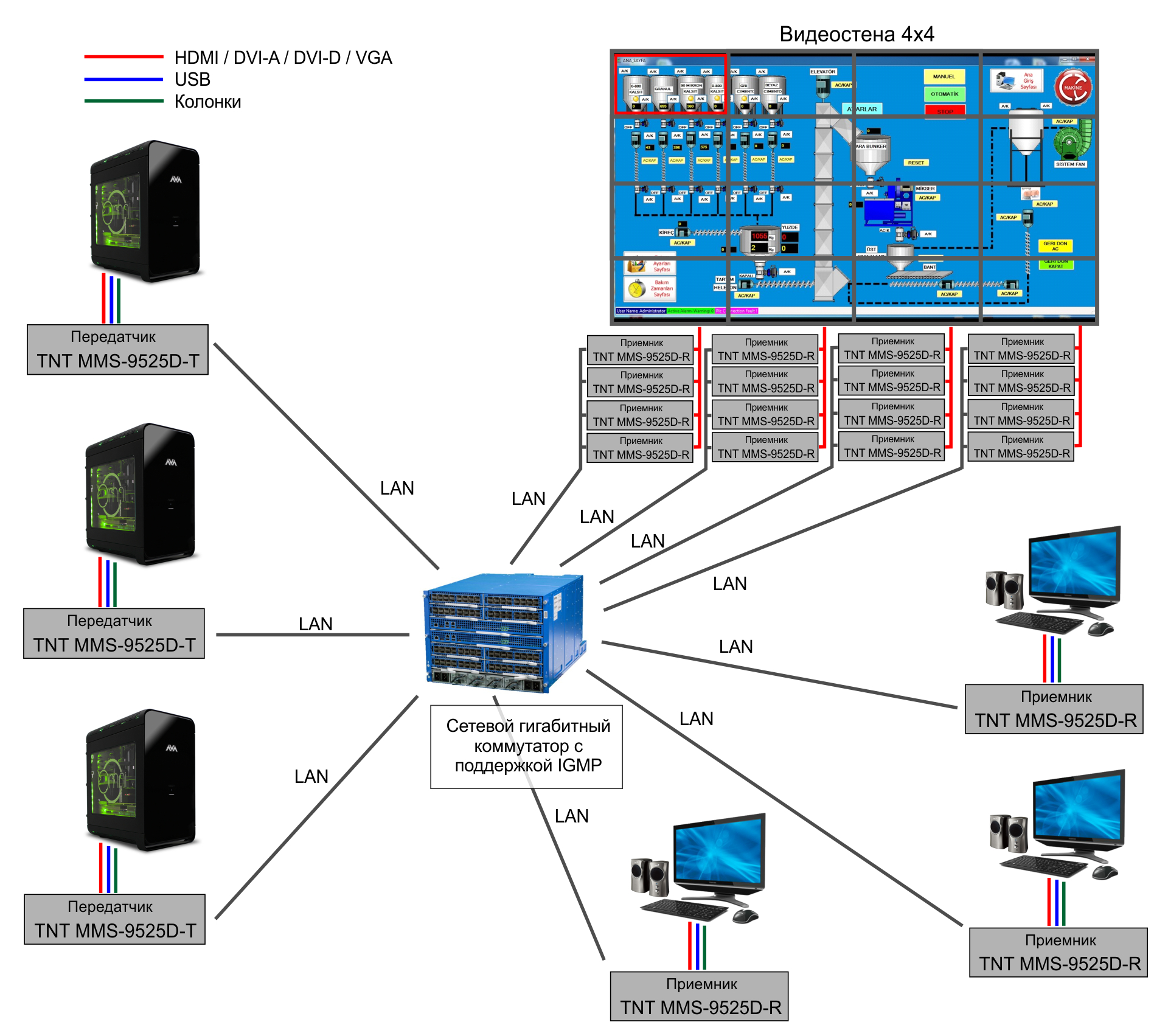

Подключение нескольких приемников (точек трансляции и видеостены) к нескольким передатчикам (источникам)
с использованием локальной сети
Спецификация:
Параметр |
Описание |
Порты |
DVI-I – 1 (возможность подключения интерфейсов HDMI, DVI-D, VGA через переходники или соответствующие шнуры)
USB – 4 (тип «A») USB1.1 - 2шт и USB2.0 - 2шт
RJ45 – 1
RS232 – 1 (3-х полюсный терминальный блок)
Аудио – 1 вход (3.5 мм стерео), 1 выход (3.5 мм стерео)
ИК – 1 (3.5 мм)
Разъем питания – 1 |
Макс. Разрешение |
1920x1200@60 (4:4:4) |
Макс. Расстояние |
100 м (точка-точка) |
Стандарт Ethernet |
Gigabit Ethernet (1000Base-T) |
Максимальная задержка при передаче изображения |
1080P@60 – 16 мс.
1080I@30 – 33 мс.
720P@60 – 16 мс. |
Поддерживаемые стандарты и протоколы |
HDMI – 1.4b
3D – TnB, SbS, F.P
Deep Colors – 8 (24), 10 (30), 12 (36) бит цветности
Звук – 2 LPCM, 8 LPCM, 5.1 NLPCM (Dolby, DPL, DTS), 7.1 NLPCM (Dolby THD, DTS-HD, Dolby-Atoms, DTS:X) |
Протокол передачи данных |
TCP/IP |
Максимальное количество USB устройств |
5 |
Линейный аудиовыход |
Стерео, 32КГц-96Кгц |
Поворот изображения |
По часовой стрелке 180 и 270 градусов |
Индикаторы |
Статуса – 1 (зеленый)
Соединения -1 (оранжевый) |
Температура хранения |
-15…+55ºС |
Рабочая температура |
0…+50 ºС |
Влажность |
5…90% без образования конденсата |
Электропитание |
DC 12V, 2А |
Вес |
420 г. |
Габариты |
155x110x30 мм |
Ограничения |
Для использования в локальных сетях (LAN) без маршрутизации пакетов. |
Инструкцию на оборудование (IP-KVM передатчики
TNTv MMS-9525D-T, подходит для ранее купленых устройств) с версией ПО A6.5.3.8_2218 скачать можно
здесь.
Инструкцию на оборудование (IP-KVM передатчики
TNTv серии MMS-95xx) с
БАЗОВОЙ версией ПО A6.6.1.4-R (устанавливается с 2020 гола) скачать можно
здесь.
Инструкцию на оборудование (IP-KVM передатчики
TNTv серии MMS-95xx) с
РАСШИРЕННОЙ версией ПО A6.6.2.9-R-AC скачать можно
здесь.
Руководство по описанию команд API для передатчиков и приемников серии TNT-MMS-95хх можно скачать ЗДЕСЬ.
ВНИМАНИЕ!
-
устройства с расширенной версией ОП поставляется по запросу.
-
для управления учетными записями пользователей и ресурсами IP-KVM системы требуется Программное Обеспечение TNTv MMS Access Control
Инструкцию на Программное Обеспечение
TNTv MMS Access Control версия ПО 2.1.1 скачать можно
здесь.
