TNT MMS-9520H-R / MMS-9520HF-R (IP-KVM приемник) — сетевое программно-аппаратное устройство, предназначенное для извлечения HDMI (DVI-D), USB, аудио (колонки и микрофон), RS232 и ИК сигналов из локальной сети и организации рабочего места (консоли) оператора.
Передача данных от передатчика к приемникам осуществляется в пределах локальной сети (LAN, без маршрутизации пакетов), используя Gigabit Ethernet и протокол TCP/IP.
Непосредственно к передатчику, можно подключить как один (точка-точка), так и множество приемников (точка-многоточка). При подключении нескольких приемников, необходимо использовать Gigabit Ethernet коммутатор с поддержкой протокола «IGMP».
Основные области применения:
- Автоматизированные системы управления технологическими процессами (АСУ ТП)
- Автоматизированные рабочие места (АРМ)
- SCADA-системы
- Телеметрические системы
- Охранные системы
- Любые системы контроля в реальном времени
TNT MMS-9520H-R / MMS-9520HF-R — IP-KVM приемник, который извлекает из локальной сети данные, передаваемые IP-KVM-передатчиком и дает возможность организовать удаленное рабочее место (консоль) оператора в любом необходимом месте. При необходимости, к одному IP-KVM передатчику могут быть подключены множество IP-KVM приемников, в этом случае, операторы смогут работать с источником совместно.Так же, возможен режим и поочередной работы, с ручным выбором активного оператора.
Если в сеть транслируют сигнал одновременно несколько передатчиков, подключенных к разным источникам, то операторы, при помощи клавиатуры и экранного (OSD) меню IP-KVM приемника, могут оперативно переключаться между источниками для их контроля и оперативного управления. В этом случае, можно организовать произвольную коммутацию любой консоли оператора к любому источнику сигнала.
TNT MMS-9520H-R / MMS-9520HF-R - это новое поколение IP-KVM приемников, которые сохранили все основные возможности предыдущей серии (MMS-500H-R и MMS-500V-R) и значительно улучшили многие основные характеристики, а так же получили много новых возможностей.
Основные отличия TNT MMS-9520H-R / MMS-9520HF-R от TNT MMS-500H-R/TNT MMS-500V-R:
- Улучшено качество изображения
- Минимизированы задержки при передаче сигнала до 16 миллисекунд
- Максимальное разрешения: 3840x2160@30 (4:2:0), 3840x2400@25 (4:2:0), 4096x2160@24 (4:2:0)
- Возможность выбора источника при помощи клавиатуры и экранного (OSD) меню
- Бесшовное (Siemless) переключение источников
- Возможность формирования видеостены размером до 8 х 8 включительно
- Скейлер для согласования разрешений источника сигнала и устройства отображения (режимы работы: "Без изменений", "Автоматический", 2160@50, 2160@60,1080P@50, 1080P@60, 1920x1200@60)
- Выключение экрана при отсутствии видеосигнала
- Дэ-эмбеддирование (извлечение) звукового канала
- Возможность создания связанных приемников (для работы с многомониторными системами и видеостенами)
- Последовательное переключение приемников (при подключении приемника к новому передатчику, связанные с ним приемники переключатся на заданные передатчики). Например, при выборе оператором нужного ему источника сигнала (основной источник), другие, связанные с ним приемники, автоматически переключаются на заранее заданные передатчики (дополнительные источники).
- Дублирование источника на связанных приемниках (при подключении приемника к новому передатчику, связанные с ним приемники переключатся тот же передатчик). Например, при выборе оператором нужного ему источника сигнала, этот же сигнал автоматически дублируется на видеостене, сформированной из MMS IP-KVM приемников.
- Обеспечивает извлечение HDMI (DVI-D), USB, аудио (колонки и микрофон), RS232 и ИК сигналов из локальной сети и организацию рабочего места (консоли) оператора
- Поддерживает стандартный TCP/IP протокол передачи данных для работы в локальных сетях.
- Поддерживает ретрансляцию ИК сигнала от приемника к передатчику. Благодаря данной функции возможно удаленное управление устройством воспроизведения (например DVD или Blu-ray плеером) ИК пультом дистанционного управления на расстоянии до 100 м (требуются ИК передатчик или приемник).
- Поддерживает передачу сигналов USB 1.1 и USB 2.0 (кроме USB-Audio и USB-Video).
- Поддержка Gigabit Ethernet.
- Передача данных по многомодовому или одномодовому волокну (приемник комплектуется MM и SM SFP-модулем). Только для MMS-9520HF-R
- Поддержка DDC спецификации.
- Поддержка разрешений до 3840x2400@25 (4:2:0), 4096x2160@24 (4:2:0) включительно
- Поддержка Windows, Linux, Sun, Mac операционных систем.
- Функция Plug and Play
Все приемники и передатчики могут управляться при помои команд API команд. Команды API передаются по сети с использованием протокола UDP.
Важно! При использовании IP-KVM передатчиков и приемников TNTv серий MMS-9520H и MMS-9525D на производственных и схожими с ними объектах, а также на предприятиях с повышенными требованиями к надежности и электробезопасности, рекомендуется использовать промышленные блоки питания TNTv БПИС М8 12-2, которые соответствуют ГОСТ:IEC 60950-1-2014/EN, 62233-2013/30805.14.1-2013, 61000-3-2:2009/30804.3.3-2013, CISPR 14-1:2005/30805.14.2-2013, 14-2:2001/30804.3.2-2013.
Для обеспечения бесперебойного электропитания рекомендуется использовать коммутатор питания TNT КП-21, который обеспечивает электропитание устройства от двух стабилизированных блоков питания.
Внимание! Блоки питания TNT БПИС М8 12-2 и коммутатор питания TNT КП-21 поставляются отдельно.
Схемы подключения:

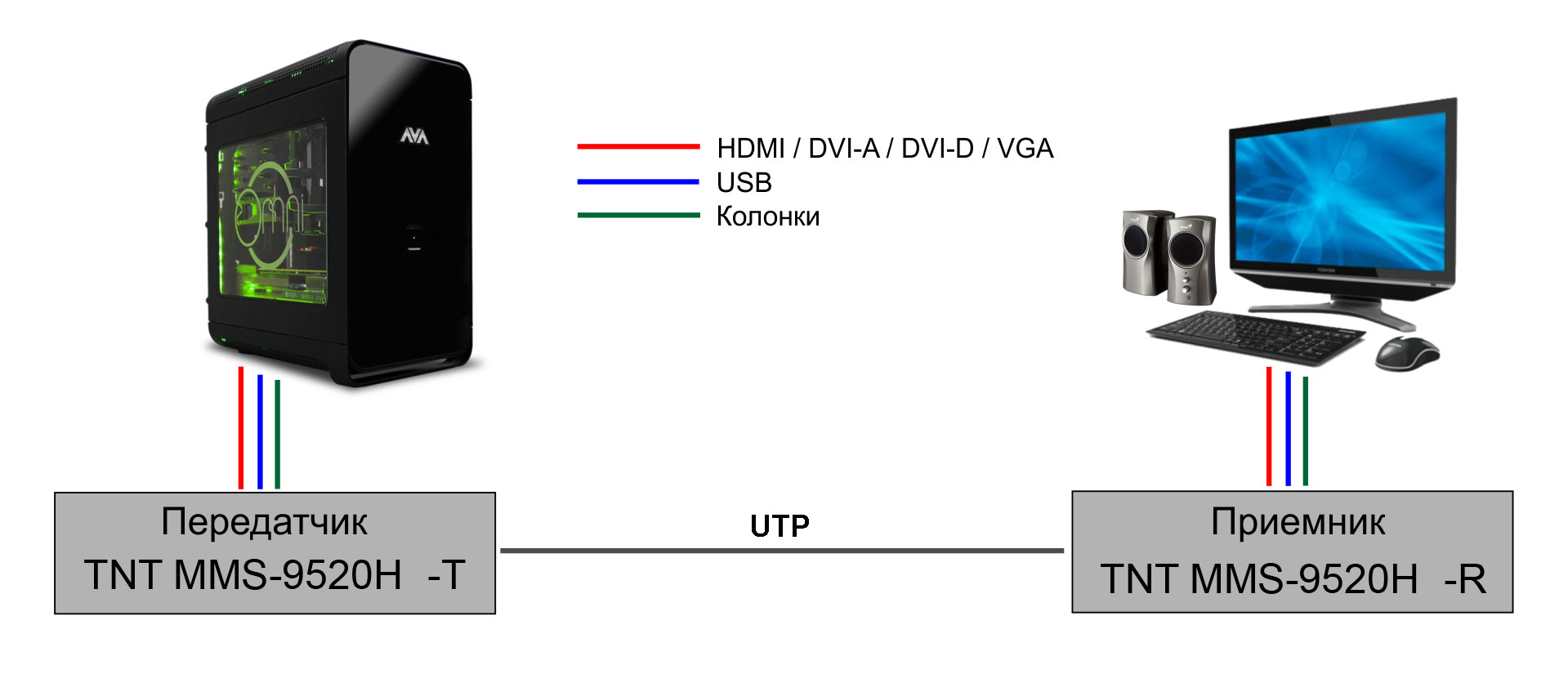

Точка-точка

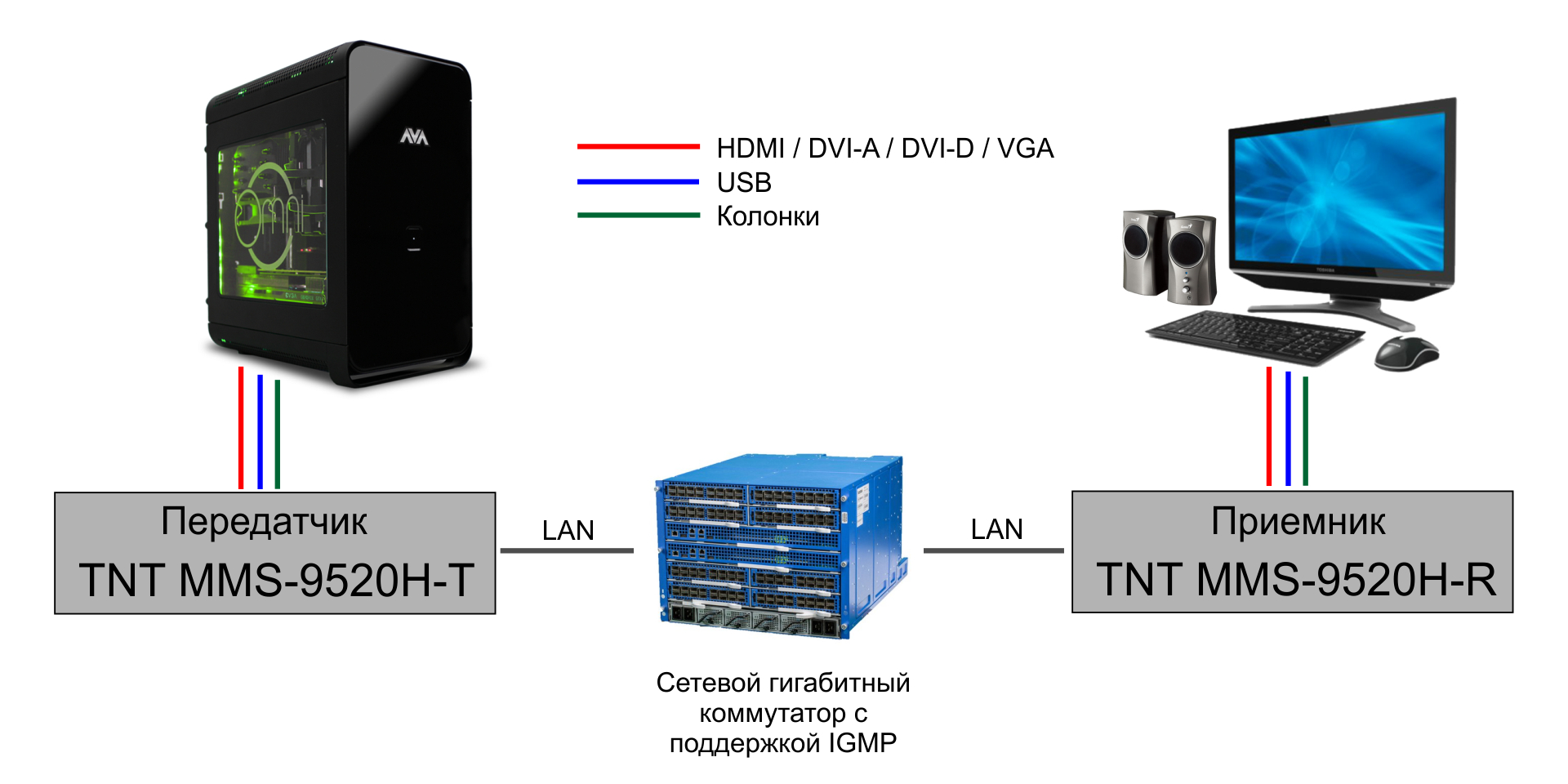

Точка-точка с использованием локальной сети

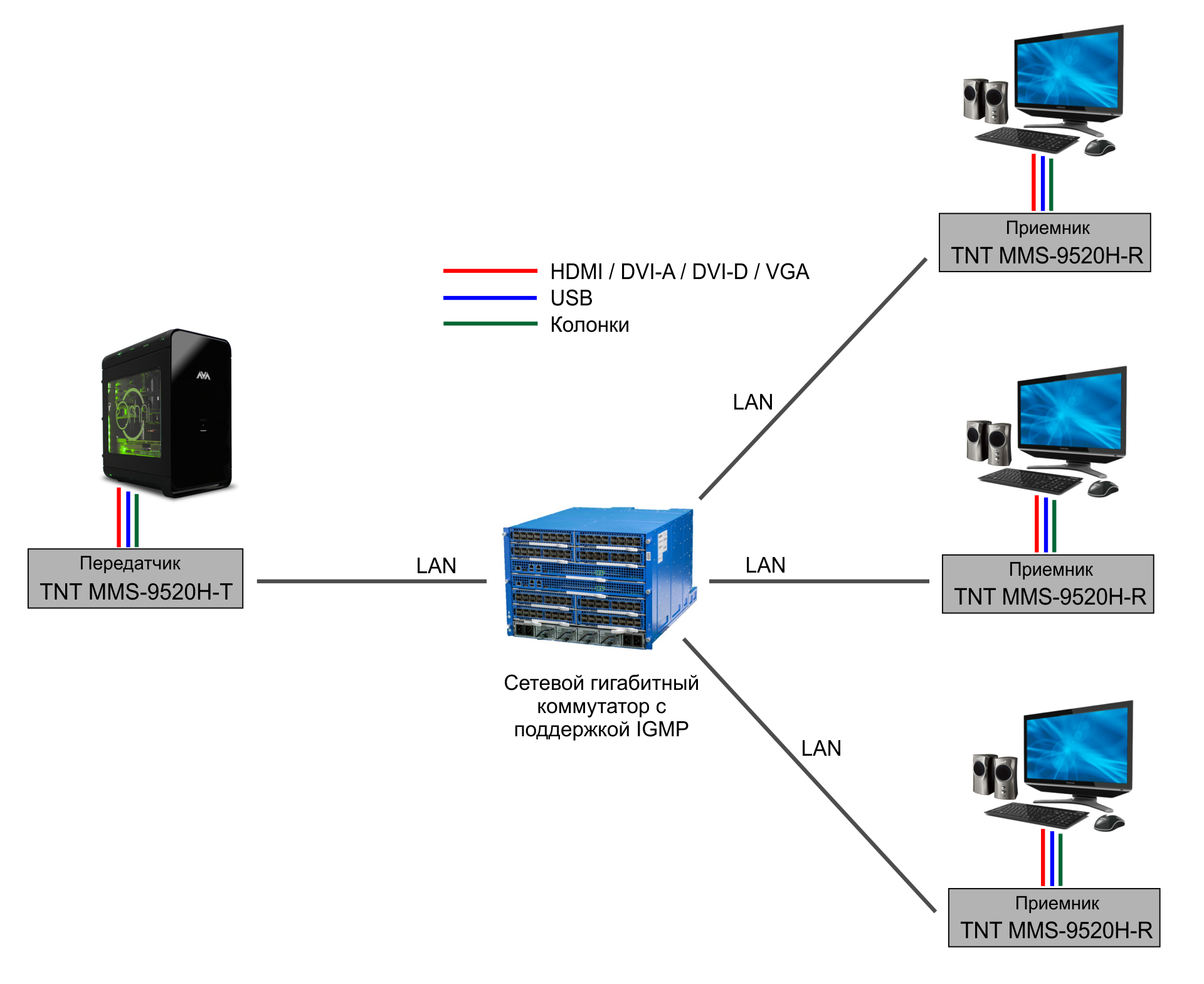

Точка-многоточка с использованием локальной сети

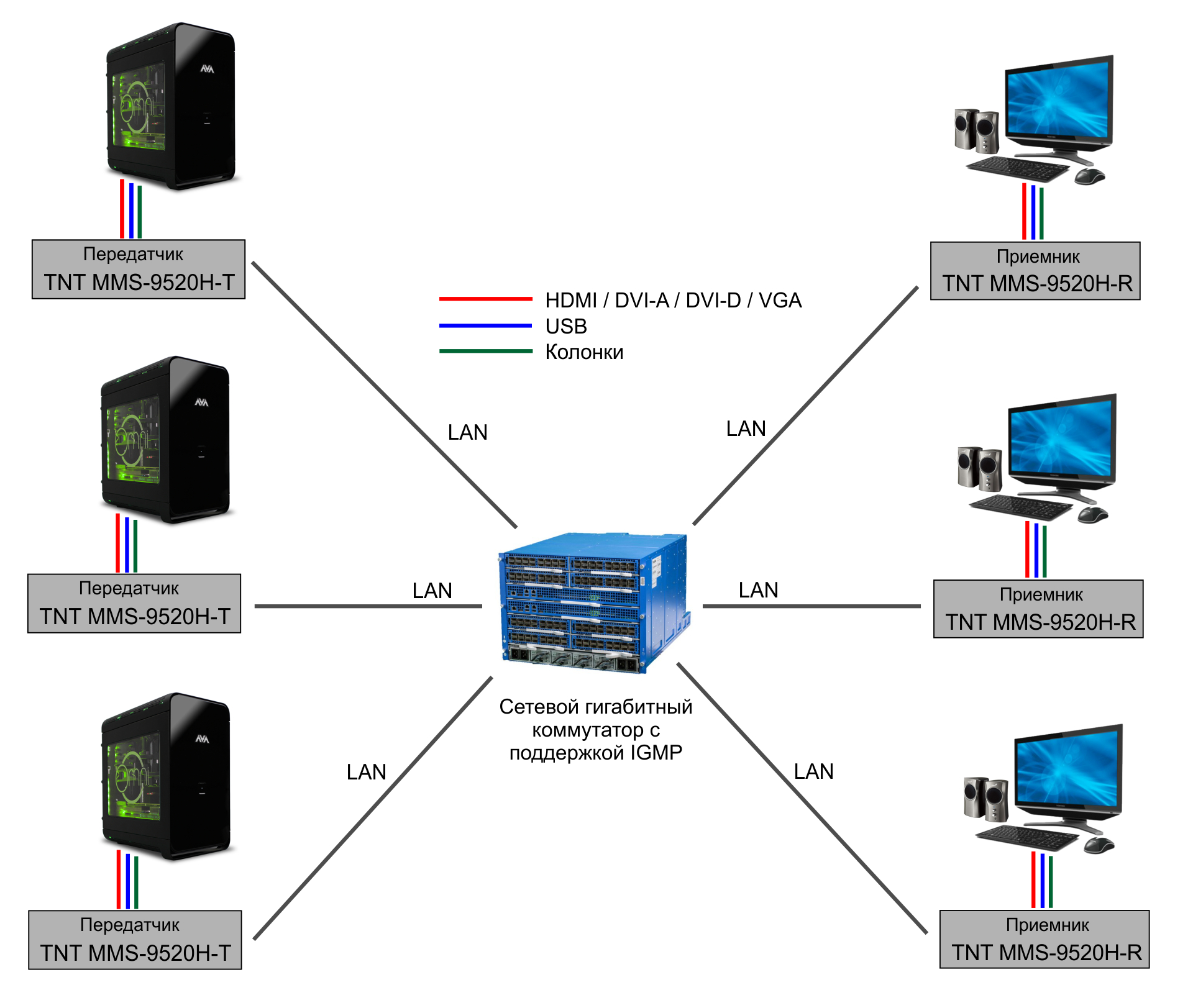

Многоточка-Многоточка с использованием локальной сети
Многоточка-Многоточка + видеостена с использованием локальной сети
Спецификация:
| Параметр | Описание |
| Порты |
HDMI – 1 (возможность подключения интерфейса DVI-D через переходники или соответствующие шнуры)
USB – 2 (тип «A») версии 1,1USB – 2 (тип «A») версии 2,0 RJ45 – 1 (MMS-9520H-R), SFP-слот – 1 (MMS-9520HF-R) RS232 – 1 (3-х полюсный терминальный блок) Аудио – 1 микрофонный вход (3.5 мм стерео), выход (3.5 мм стерео) ИК – 1 (3.5 мм) Разъем питания – 1 |
| Макс. Разрешение | 3840x2160@30 (4:2:0), 3840x2400@25 (4:2:0), 4096x2160@24 (4:2:0) |
| Макс. Расстояние | 100 м (точка-точка) для MMS-9520H-R, для MMS-9520HF-R определяется используемыми SFP-модулями и характеристиками линии связи |
| Стандарт Ethernet |
Gigabit Ethernet (1000Base-T) для MMS-9520HL-T, для MMS-9520HLF-T определяется используемыми SFP-модулями. |
| Максимальная задержка при передаче изображения |
2160P@30 – 33 мс. 1080P@60 – 16 мс. 1080I@30 – 33 мс. 720P@60 – 16 мс. |
| Поддерживаемые стандарты и протоколы |
HDMI – 1.4b 3D – TnB, SbS, F.P Deep Colors – 8 (24), 10 (30), 12 (36) бит цветности Звук – 2 LPCM, 8 LPCM, 5.1 NLPCM (Dolby, DPL, DTS), 7.1 NLPCM (Dolby THD, DTS-HD, Dolby-Atoms, DTS:X) |
| Протокол передачи данных | TCP/IP |
|
Максимальное количество передатчиков, отображаемых в OSD-меню |
128 |
| Максимальное количество USB устройств | 5 |
| Линейный аудиовыход | Стерео, 32КГц-96Кгц |
| Поворот изображения | По часовой стрелке 180 и 270 градусов |
| Индикаторы |
Статуса – 1 (зеленый) Соединения -1 (оранжевый) |
| Температура хранения | -15…+55ºС |
| Рабочая температура | 0…+50 ºС |
| Влажность | 5…90% без образования конденсата |
| Электропитание | Внешний БП DC 12V, 2А |
| Вес | 420 г. |
| Габариты | 155x110x30 мм |
| Ограничения | Для использования в локальных сетях (LAN) без маршрутизации пакетов. |
Инструкцию на оборудование (IP-KVM приемники TNTv , подходит для ранее купленых устройств) с версией ПО A6.5.3.8_2218 скачать можно здесь.
Инструкцию на оборудование (IP-KVM приемники TNTv серии MMS-95xx) с БАЗОВОЙ версией ПО A6.6.1.4-R (устанавливается с 2020 гола) скачать можно здесь.
Инструкцию на оборудование (IP-KVM приемники TNTv серии MMS-95xx) с РАСШИРЕННОЙ версией ПО A6.6.2.9-R-AC скачать можно здесь.
Руководство по описанию команд API для передатчиков и приемников серии TNT-MMS-95хх можно скачать ЗДЕСЬ.
ВНИМАНИЕ!
Инструкцию на оборудование (IP-KVM приемники TNTv серии MMS-95xx) с БАЗОВОЙ версией ПО A6.6.1.4-R (устанавливается с 2020 гола) скачать можно здесь.
Инструкцию на оборудование (IP-KVM приемники TNTv серии MMS-95xx) с РАСШИРЕННОЙ версией ПО A6.6.2.9-R-AC скачать можно здесь.
Руководство по описанию команд API для передатчиков и приемников серии TNT-MMS-95хх можно скачать ЗДЕСЬ.
ВНИМАНИЕ!
- устройства с расширенной версией ОП поставляется по запросу.
- для управления учетными записями пользователей и ресурсами IP-KVM системы требуется Программное Обеспечение TNTv MMS Access Control
*
