MMS IP-Удлинитель 2 x (DVI / HDMI сигнала + Аудио + USB), для работы в локальной сети Gigabit Ethernet (макс. разрешение 3840x2160@30, 2x RJ45-порта)

MMS IP-Удлинитель 2 x (DVI / HDMI сигнала + Аудио + USB), для работы в локальной сети Gigabit Ethernet (макс. разрешение 3840x2160@30, 2x RJ45-порта)
Артикул: TNT.MMS-9522D

  TNT MMS-9522D (IP-KVM удлинитель)  —  устройство, предназначенное для передачи двух независимых наборов сигналов - DVI-D / HDMI, USB и аудио, от источника (компьютера) на удаленную KVM консоль оператора.

  Удлинитель сотоит из двух модулей:
  • TNT MMS-9522D-T - локальный модуль (передатчик)
  • TNT MMS-9522D-R - удаленный модкль (приемник).

  Передача сигналов от передатчика к приемнику может осуществляется в пределах локальной сети (LAN, без маршрутизации пакетов), используя Gigabit Ethernet (1000Base-T) и протокол TCP/IP.

  Непосредственно к передатчику, можно подключить как один (точка-точка), так и множество приемников (точка-многоточка), в том числе и с одним набором передаваемых сигналов. При подключении нескольких приемников, необходимо использовать Gigabit Ethernet коммутатор с поддержкой протокола «IGMP».

  Передатчики TNT MMS-9522D-T и приемники TNT MMS-9522D-R, одним набором сигналов, полностью совместимы с сериями TNT MMS-9525 / MMS-9520  передатчиков и приемников.

  Основные области применения:
  • Автоматизированные системы управления технологическими процессами (АСУ ТП)
  • Автоматизированные рабочие места (АРМ)
  • SCADA-системы
  • Телеметрические системы
  • Охранные системы
  • Любые системы контроля в реальном времени



TNT MMS-9522D —  IP-KVM удлинитель, который позволяет подключить к его локальному модулю (передатчику) источник (ПК, рабочая станция, сервер и т.д.) и в любом месте предприятия, при помощи удаленного модуля (приемника), организовать рабочее место опрератора. При необходимости, к одному IP-KVM передатчику могут быть подключены множество IP-KVM приемников, в этом случае, операторы смогут работать с источником совместно.Так же, возможен режим и поочередной работы, с ручным выбором активного оператора.

  Если в сеть транслируют сигнал одновременно несколько передатчиков, подключенных к разным источникам, то операторы, при помощи клавиатуры и экранного (OSD) меню IP-KVM приемника, могут оперативно переключаться между источниками для их контроля и оперативного управления. В этом случае, можно организовать произвольную коммутацию любой консоли оператора к любому источнику сигнала.


Особенности:

  • Обеспечивает передачу двух независимых наборов сигналов DVI-D / HDMI, USB и аудио (колонки и микрофон) в локальную сеть.
  • Поддерживает стандартный TCP/IP протокол передачи данных для работы в локальных сетях.

  • Настройка качества транслируемого видеосигнала и объема передаваемых данных.
  • Поддерживает передачу USB сигнала (кроме USB-Audio и USB-Video).
  • Возможность работы с многомониторными системами
  • Поддержка Gigabit Ethernet.
  • Поддержка DDC спецификации.
  • Поддержка разрешений до 3840x2160@30 включтительно (при использованнии HDMI источников, подключенных посредством алаптеров или соответствующих шнуров)
  • Поддержка Windows, Linux, Sun, Mac операционных систем.
  • Функция Plug and Play

Схемы подключения:

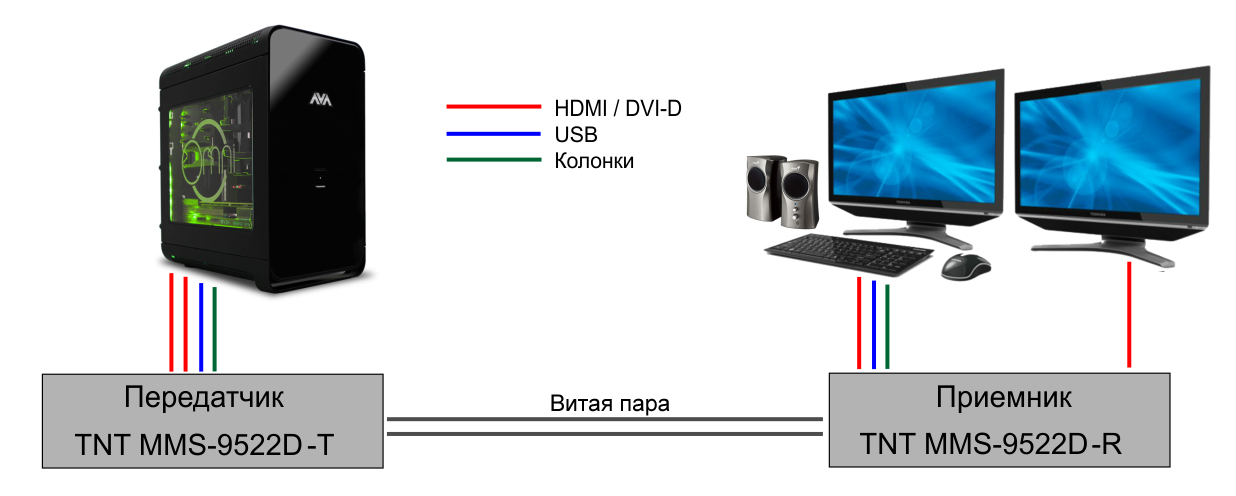

Точка-точка.
Рабочее место оператора с 2-я мониторами.

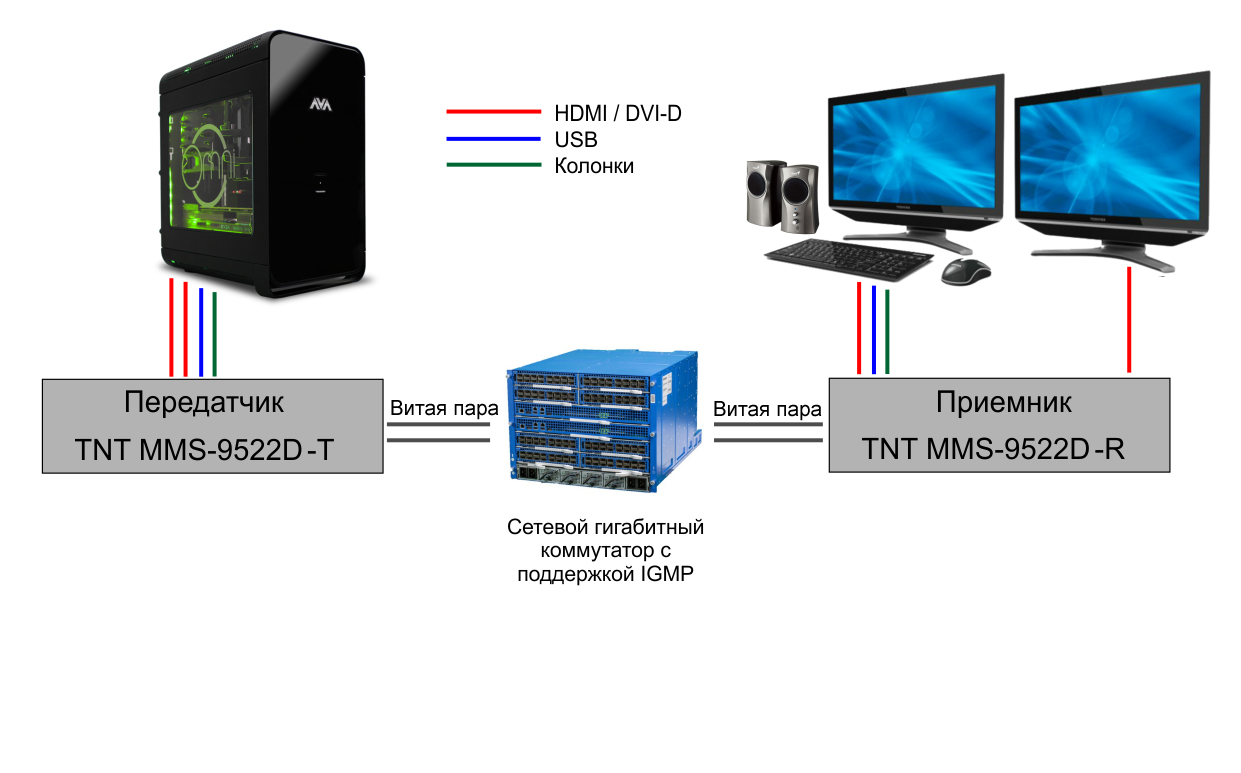

Точка-точка с использованием локальной сети.
Рабочее место оператора с 2-я мониторами.

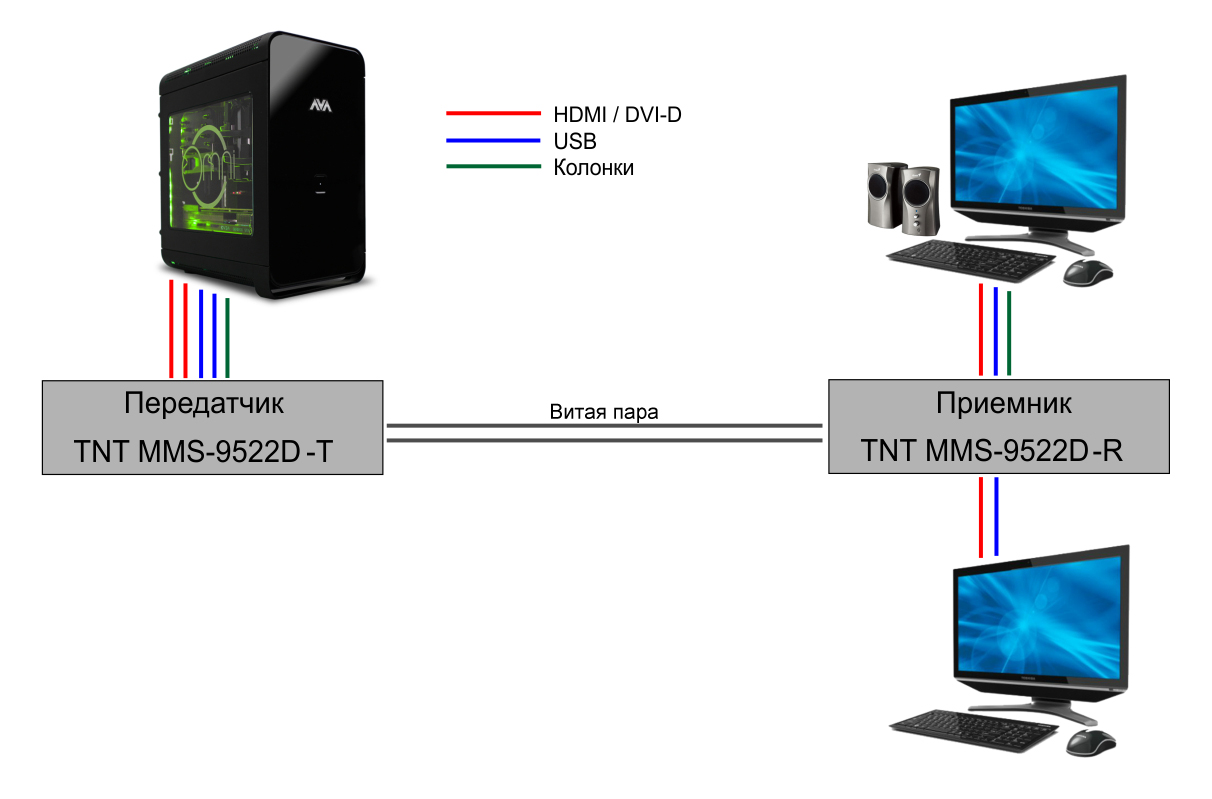

Точка-точка с двумя консолями.
Два рабочих места оператора с 1-м монитором.
Мониторы операторов отображают разные рабочие столы ПК, клавиатуры и мыши работают параллельно.

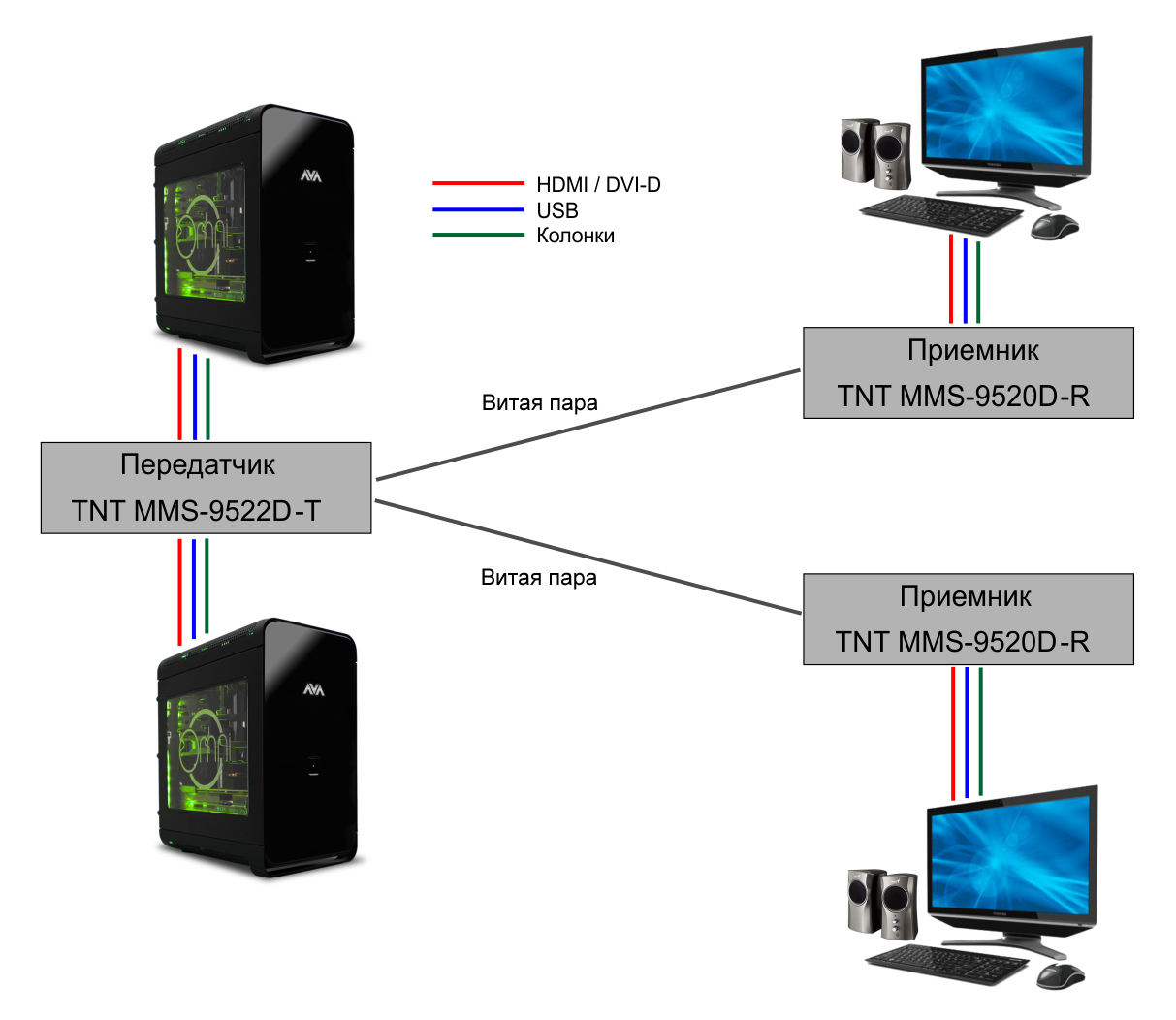

Точка-многоточка с двумя независимыми консолями.
Два, удаленных друг от друга, рабочих места оператора с 1-м монитором.
Каждый оператор, работает со своим ПК.




Многоточка-многоточка с использованием локальной сети и нескольких приемников и передатчиков серии 922xx.
Множество, удаленных друг от друга, рабочих мест операторов с 1-м или 2-я мониторами.
Мониторы операторов могут отображать любой из рабочих столов ПК,
клавиатуры и мыши работают параллельно или поочереди (при использовании ПО "Access Control").





Спецификация:

 Параметр Описание
Порты
Передатчик TNT MMS-9522D-T:

DVI-D – 2 (HDMI через переходники или соответствующие шнуры)
USB (тип «B») – 2
RJ45 – 2
Аудио:
mini-jack 3.5 мм – 2
 входа
mini-jack 3.5 мм – 2 выхода
Разъем питания (C13) – 1

Приемник TNT MMS-9522DF-R:

DVI-D – 2 (HDMI через переходники или соответствующие шнуры)
USB (тип «A») – 4
RJ45 – 2
Аудио:
mini-jack 3.5 мм – 2
 входа
mini-jack 3.5 мм – 2 выхода
Разъем питания (C13) – 1
Макс. Разрешение
DVI-D  1920x1200@60
HDMI  3840x2160@30

Макс. Расстояние до коммутатора или между блоками при соединении по схеме "точка-точка" 100 м
Стандарт Ethernet Gigabit Ethernet (1000Base-T)
Максимальная задержка при передаче изображения 2160P@60 – 33 мс.
1080P@60 – 16 мс.
1080I@30 – 33 мс.
720P@60 – 16 мс.
Поддерживаемые стандарты и протоколы HDMI – 1.4b
3D – TnB, SbS, F.P
Deep Colors – 8 (24), 10 (30), 12 (36) бит цветности
Звук – 2 LPCM, 8 LPCM, 5.1 NLPCM (Dolby, DPL, DTS), 7.1 NLPCM (Dolby THD, DTS-HD, Dolby-Atoms, DTS:X)
Протокол передачи данных TCP/IP
Максимальное количество USB устройств 5 для каждого набора интерфейсов
Линейный аудиовыход Стерео, 32КГц-96Кгц
Поворот изображения По часовой стрелке 180 и 270 градусов
Индикаторы Статуса – 2 (зеленый)
Соединения -2 (оранжевый)
Температура хранения -15…+55ºС
Рабочая температура 0…+45 ºС
Влажность 5…90% без образования конденсата
Электропитание AC 100-240V
Вес 730 г.
Габариты 170x171x45 мм
Ограничения Для использования в локальных сетях (LAN) без маршрутизации пакетов.







*
