TNT MMS-730H-T (IP-AV передатчик) — сетевое программно-аппаратное устройство, предназначенное для трансляции HDMI (DVI-D), USB, аудио , RS232 и ИК сигналов от источника в локальную сеть.
Передача сигналов от передатчика TNT MMS-730H-T к приемникам TNT MMS-730H-R осуществляется в пределах локальной сети (LAN, без маршрутизации пакетов), используя Gigabit Ethernet (1000Base-T) и протокол TCP/IP.
Непосредственно к передатчику, можно подключить как один (точка-точка), так и множество приемников (точка-многоточка). При подключении нескольких приемников, необходимо использовать Gigabit Ethernet коммутатор с поддержкой протокола «IGMP».
Основные области применения:
- Реклама и информация на мониторах в магазинах, банках, гостиницах, туристических компаниях, медицинских учреждениях, ресторанах, кафе, на выставках, транспортных средствах.
- Трансляции спортивных мероприятий в спорт-барах и кафе.
- Информационные табло в государственных учреждениях, банках, офисах и офисных центрах, медицинских и образовательных учреждениях, на транспорте и т.д.
- Корпоративное и локальное телевидение.
- Трансляция рекламы и информации в выставочных и гостиничных комплексах
- Переговорные комнаты, конференц-залы и залы трансформеры
- Автоматизированные системы управления технологическими процессами (АСУ ТП);
- Автоматизированные рабочие места (АРМ);
- SCADA-системы;
- Телеметрические системы;
- Охранные системы;
- Системы контроля в реальном времени (ситуационные и диспетчерские центры).
TNT MMS-730H-T — новое поколение широко известной "520-й" линейки оборудования TNTv. У нового устройства полностью сохранились все функциональные возможности предыдущего поколения, появилось большое количество новых функций, а так же значительно повысилось качество и разрешение передаваемого контента.
TNT MMS-730H-T — это IP-AV передатчик, который транслирует сигналы от источника (ПК, рабочая станция, сервер, медиапроигрыватель, ВКС, ТВ-ресивер и т.д.) в локальную сеть, для организации при помощи IP-AV приемника TNT MMS-730H-R, удаленной точки трансляции контента в любом необходимом месте.
При необходимости, к одному IP-AV передатчику могут быть подключены множество IP-AV приемников, которые вместе составляют сеть видеотрансляции. В сети видеотрансляции может быть множество IP-AV передатчиков и IP-AV-приемников (количество не ограничено), что позволяет создавать большие и территориально распределенные системы трансляции.
TNT MMS-730H-T — это IP-AV передатчик, который транслирует сигналы от источника (ПК, рабочая станция, сервер, медиапроигрыватель, ВКС, ТВ-ресивер и т.д.) в локальную сеть, для организации при помощи IP-AV приемника TNT MMS-730H-R, удаленной точки трансляции контента в любом необходимом месте.
При необходимости, к одному IP-AV передатчику могут быть подключены множество IP-AV приемников, которые вместе составляют сеть видеотрансляции. В сети видеотрансляции может быть множество IP-AV передатчиков и IP-AV-приемников (количество не ограничено), что позволяет создавать большие и территориально распределенные системы трансляции.
Управлять системой видеотрансляции может пользователь с любым уровнем компьютерной грамотности, при помощи клавиатуры и мыши, подключенных к любому (желательно, отдельно выделенному) IP-AV приемнику. При помощи OSD-системы управления, пользователь сможет найти все IP-AV устройства в сети, дать им имена, контролировать их состояние, мониторить транслируемый контент (видеть транслируемые изображения), а так же производить индивидуальную и групповую коммутацию сигналов, по принципу "любой источник к любому устройству отображения".
При необходимости, при помощи нескольких IP-AV приемников TNT MMS-730H-R, пользователь может сформировать видеостены произвольных размеров и отображать на них любую информацию, транслируемую в сети видеотрансляции.
Основные отличия TNT MMS-730H-T от TNT MMS-520H-T:
- Улучшено качество изображения
- Возможность настройки "жесткого" ограничения потока данных: 10 Мбит/с, 50 Мбит/с, 100 Мбит/с, 150 Мбит/с, 200 Мбит/с и без ограничений
- Минимизированы задержки при передаче сигнала до 16 миллисекунд (режим точка-точка при разрешении 1080P)
- Максимальные разрешения (выход): 1920x1200@60 (4:4:4), 3840x2160@30 (4:2:0)
- Полноценная передача данных USB 1.1 и 2.0
- Принудительное подключение кнопкой на лицевой панели, привязанных к передатчику приемников
Особенности:
- Выход HDMI для подключения локального монитора или другого устройства.
-
Поддержка Gigabit Ethernet.
- Возможность работы в сетях Fast Ethernet (100Base-T), при трансляции статического или мало динамичного контента.
- Поддерживает стандартный TCP/IP протокол передачи данных для работы в локальных сетях.
- Поддержка разрешений до 1920x1200@60 (4:4:4), 3840x2160@30 (4:2:0) включительно
- Минимальные задержки относительно исходного изображения: 2160P@30 – 33мс.,1080P@60 – 16 мс.., 1080I@30 – 33 мс., 720@60 – 16 мс. (при соединении "точка-точка")
- Возможность качественной трансляции контента с разрешением 3840x2160@30 с потоком данных не превышающим 200 Мбит/с.
- Поддерживает ретрансляцию ИК сигнала от приемника к передатчику и обратно. Благодаря данной функции возможно удаленное управление устройством воспроизведения (например DVD или Blu-ray плеером) ИК пультом дистанционного управления на расстоянии до 100 м (требуются ИК передатчик или приемник).
- Поддерживает передачу сигнала RS232 от приемника к передатчику и обратно.
-
Настройка качества транслируемого видеосигнала и объема передаваемых данных (10 Мбит/с, 50 Мбит/с, 100 Мбит/с, 150 Мбит/с, 200 Мбит/с, без ограничений).
- Поддерживает двунаправленную передачу USB сигнала 1.1 и USB 2.0. (кроме USB-Audio и USB-Video).
- Поддержка DDC спецификации.
-
Поддержка Windows, Linux, Sun, Mac операционных систем.
-
Функция Plug and Play

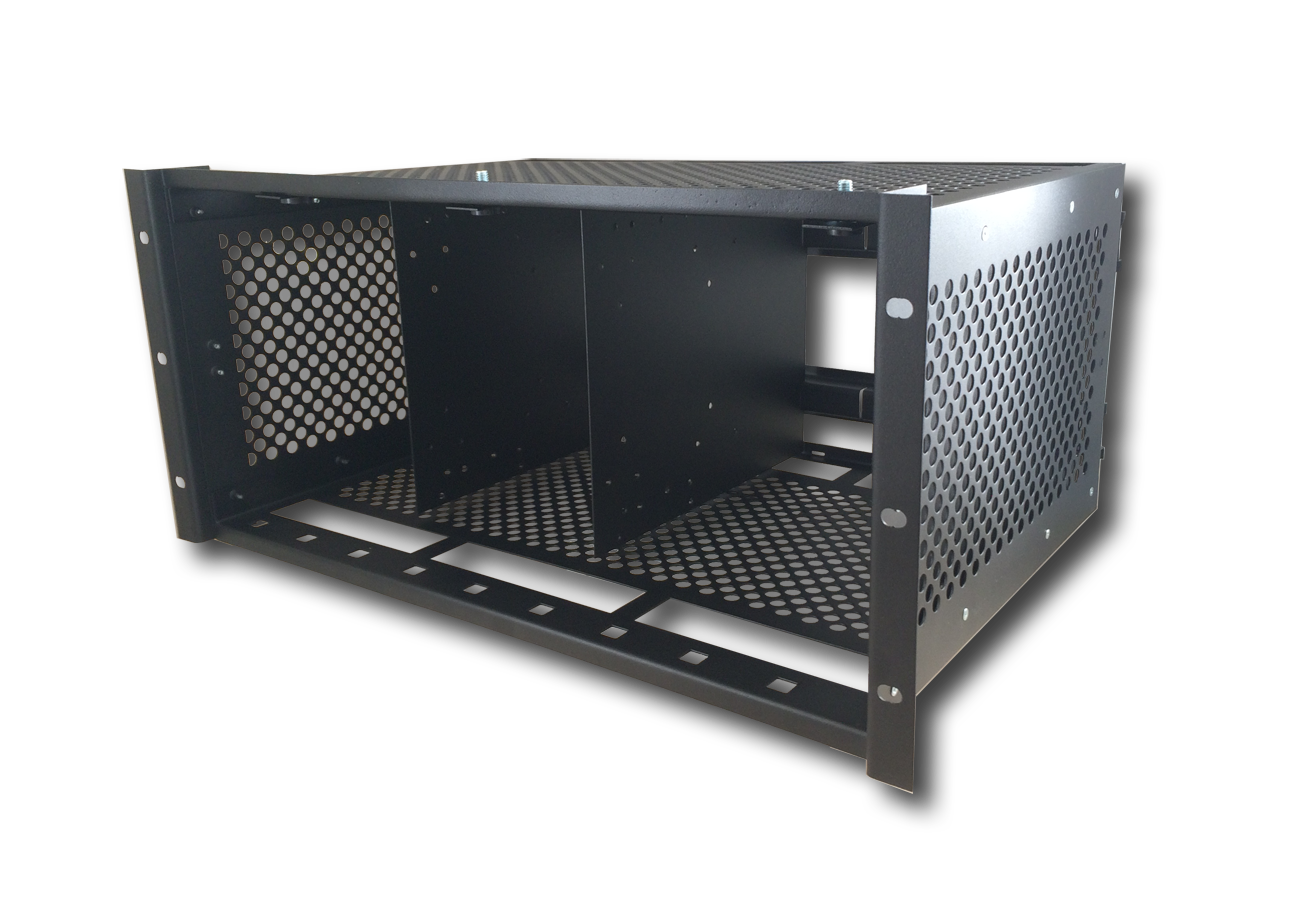

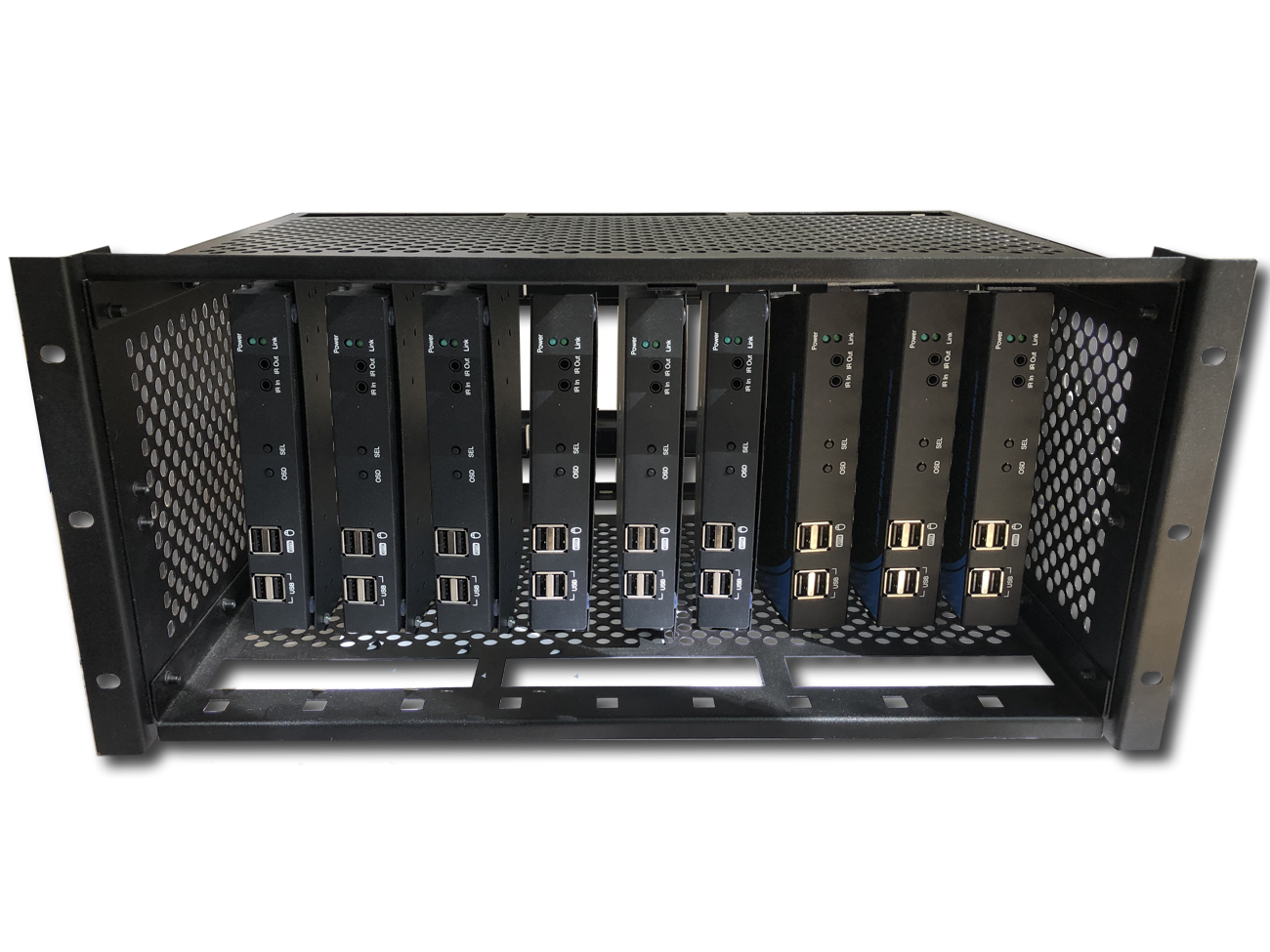

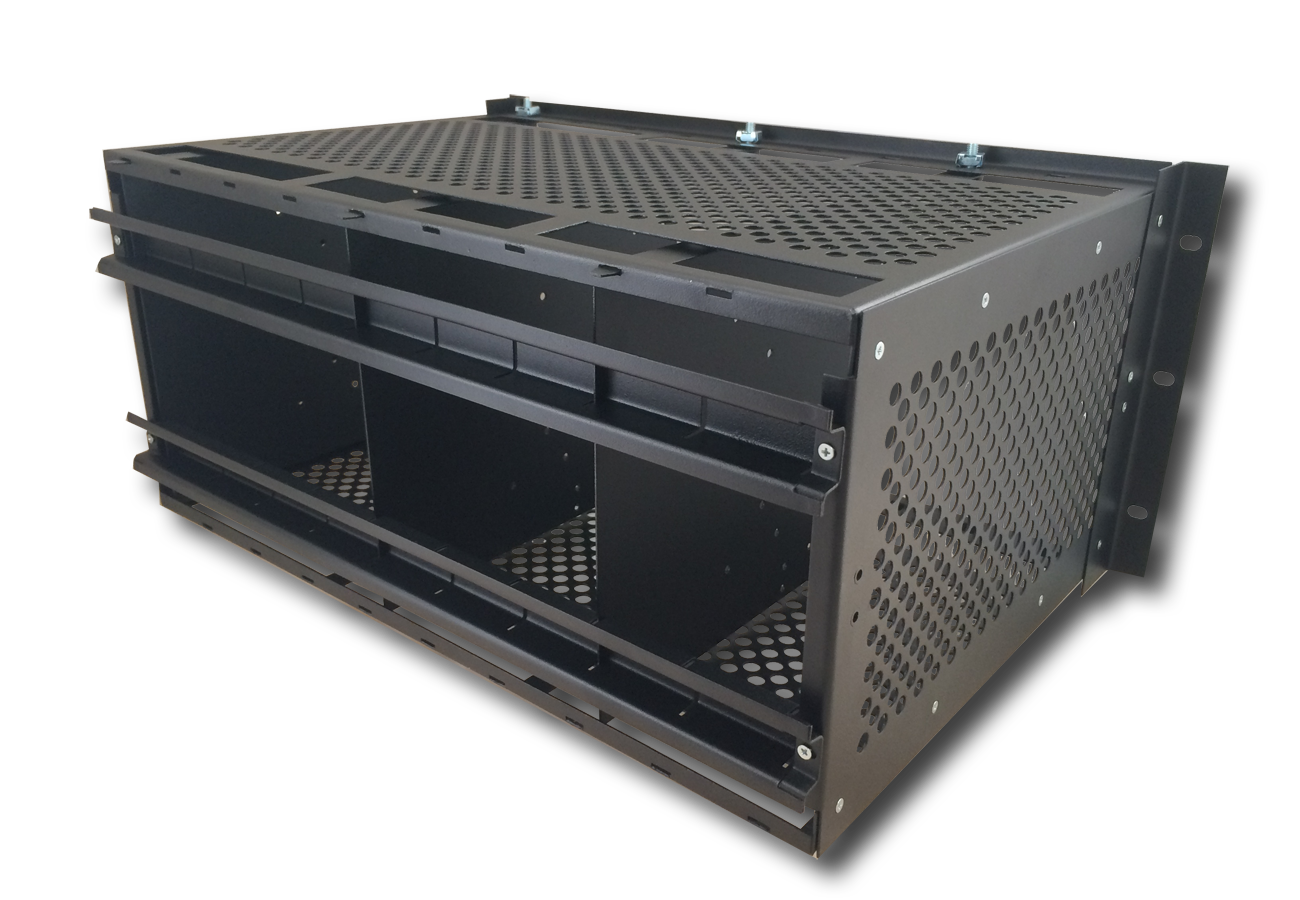

Для установки группы устройств в телекоммуникационные шкафы предусмотрено специализированное шасси TNT.RACK-1 (поставляется отдельно).
Схемы подключения

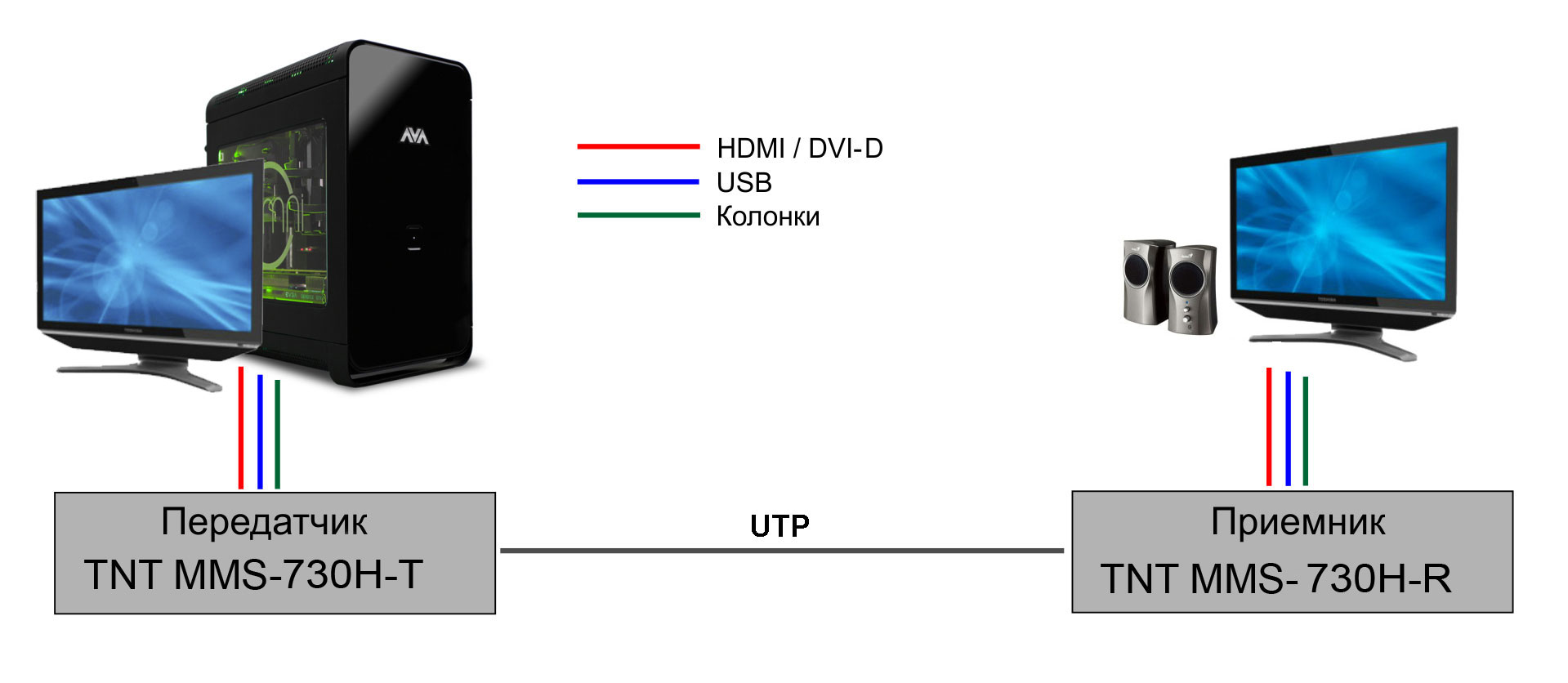

Прямое подключение приемника (точки трансляции) к передатчику (источнику)

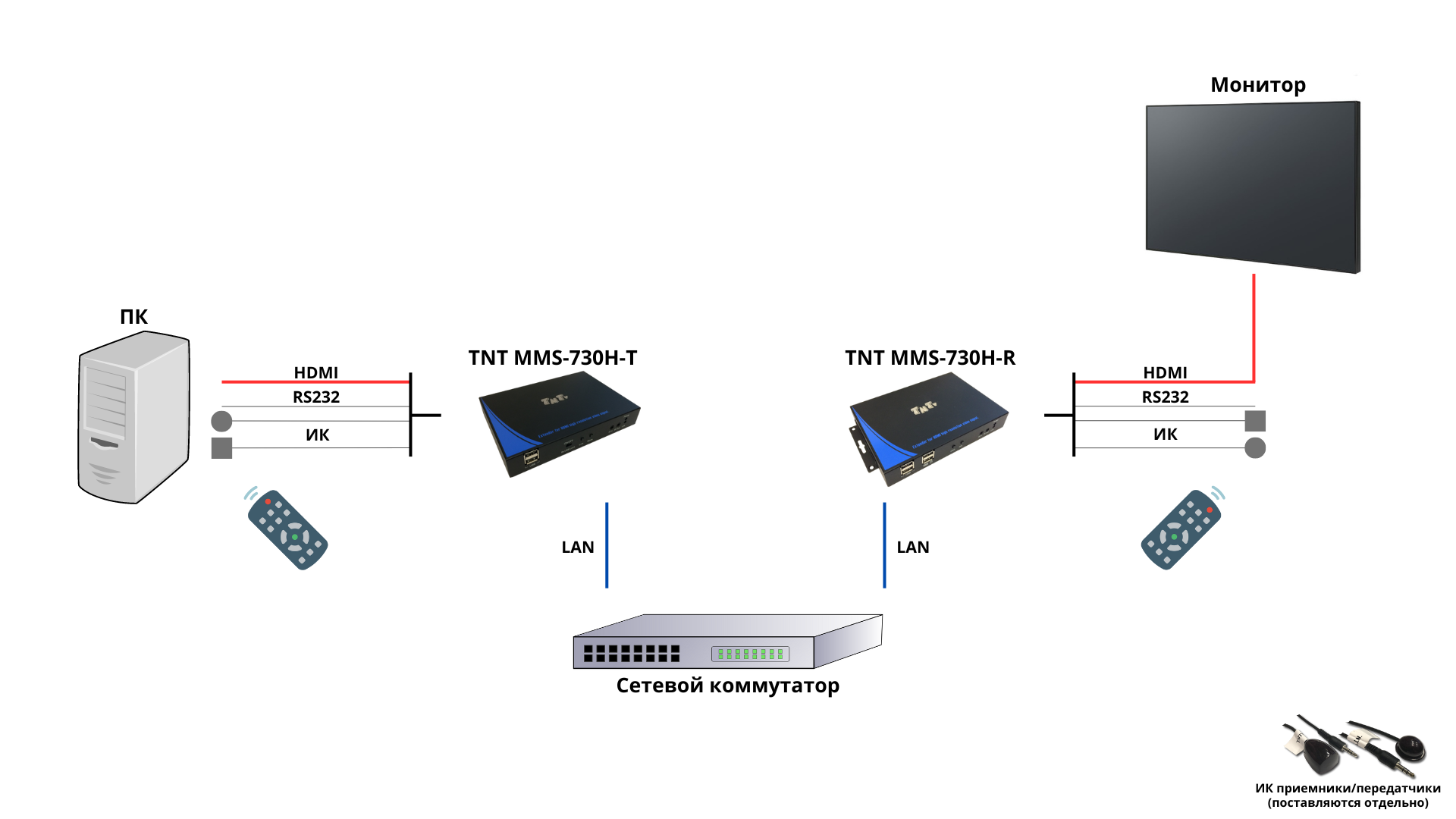

Подключение приемника (точки трансляции) к передатчику (источнику) с использованием локальной сети

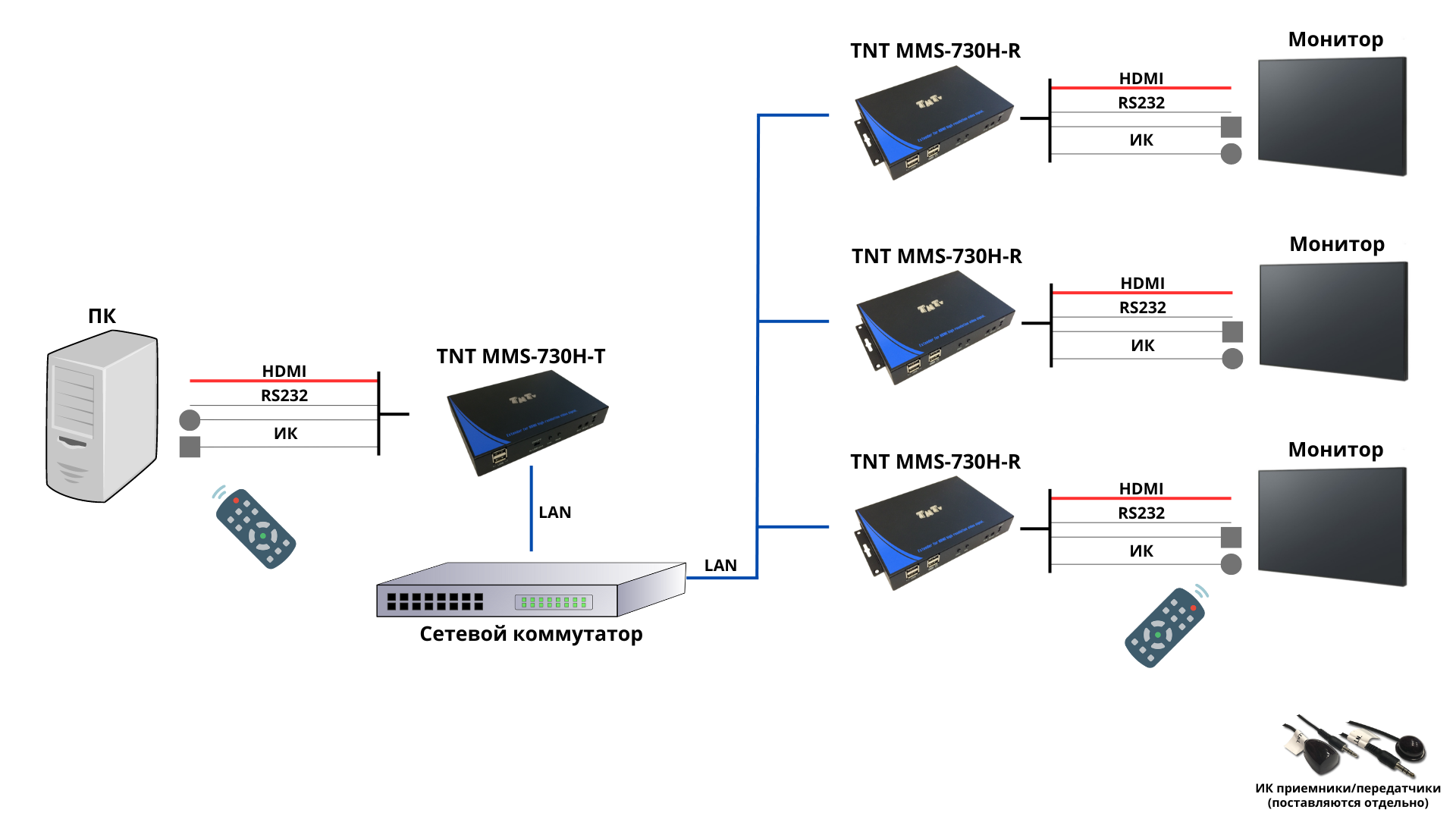

Подключение нескольких приемников (точек трансляции) к передатчику (источнику) с использованием локальной сети

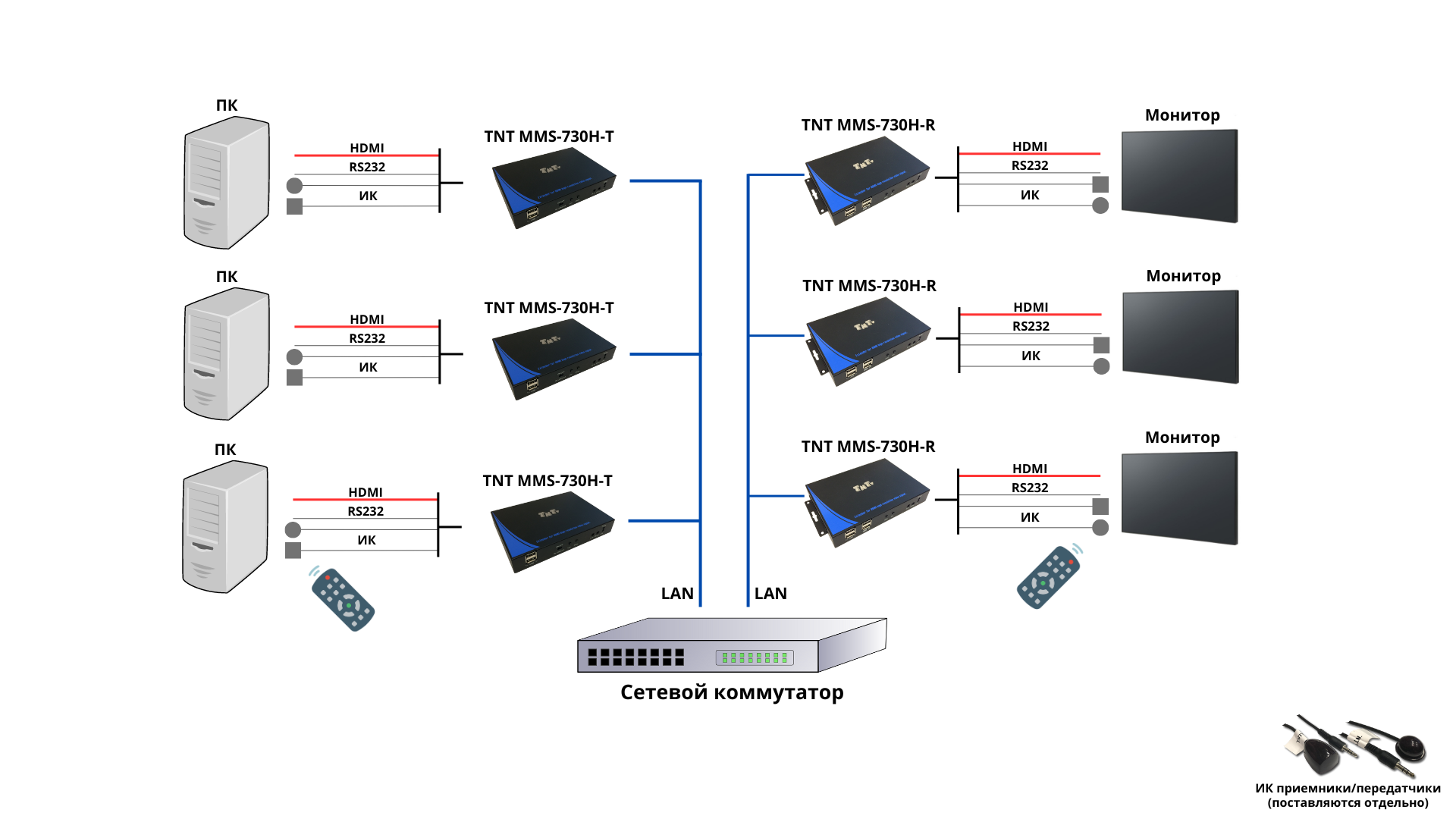

Подключение нескольких приемников (точек трансляции) к нескольким передатчикам (источникам) с использованием локальной сети

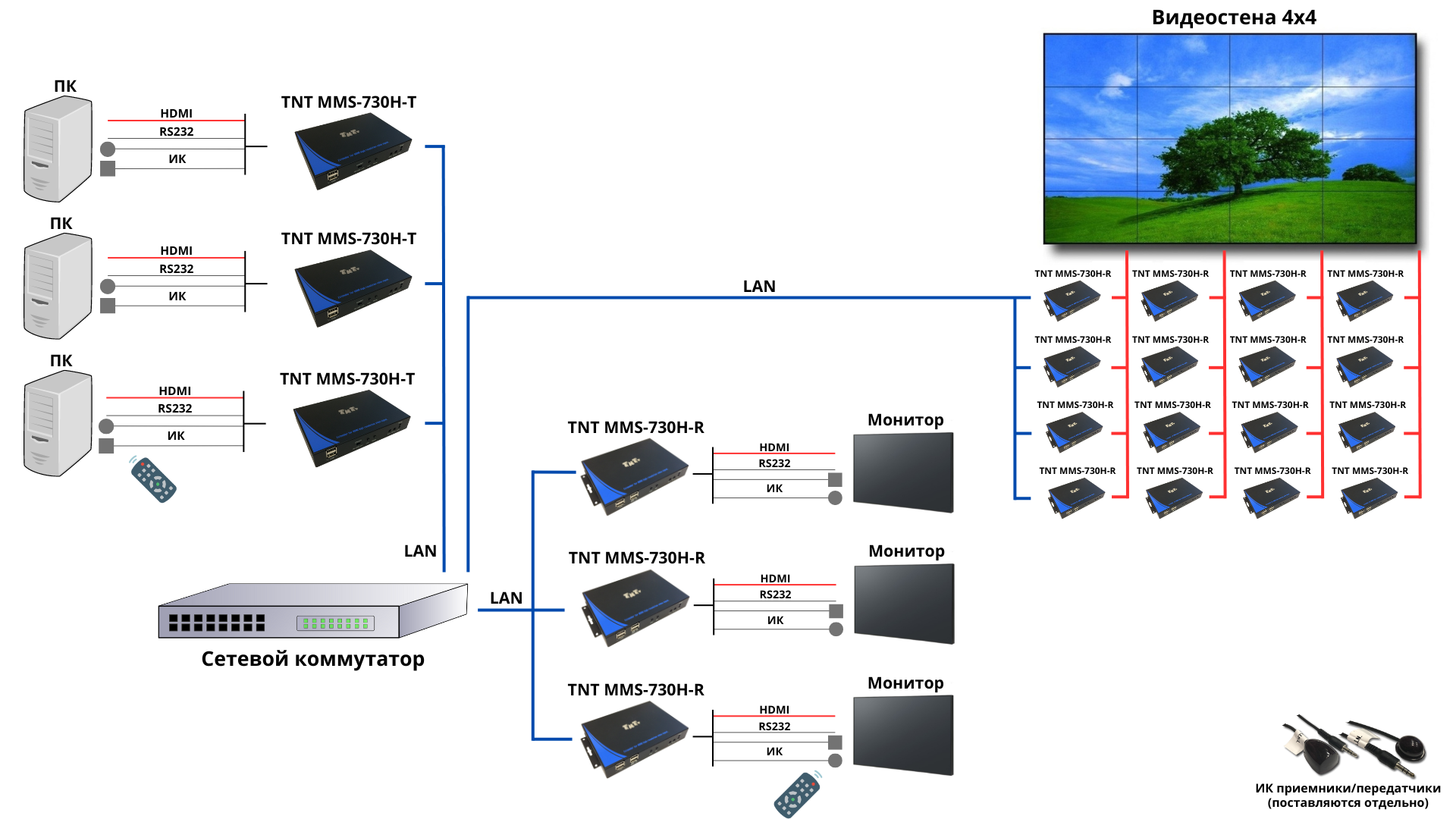

Подключение нескольких приемников (точек трансляции и видеостены) к нескольким передатчикам (источникам)
с использованием локальной сети

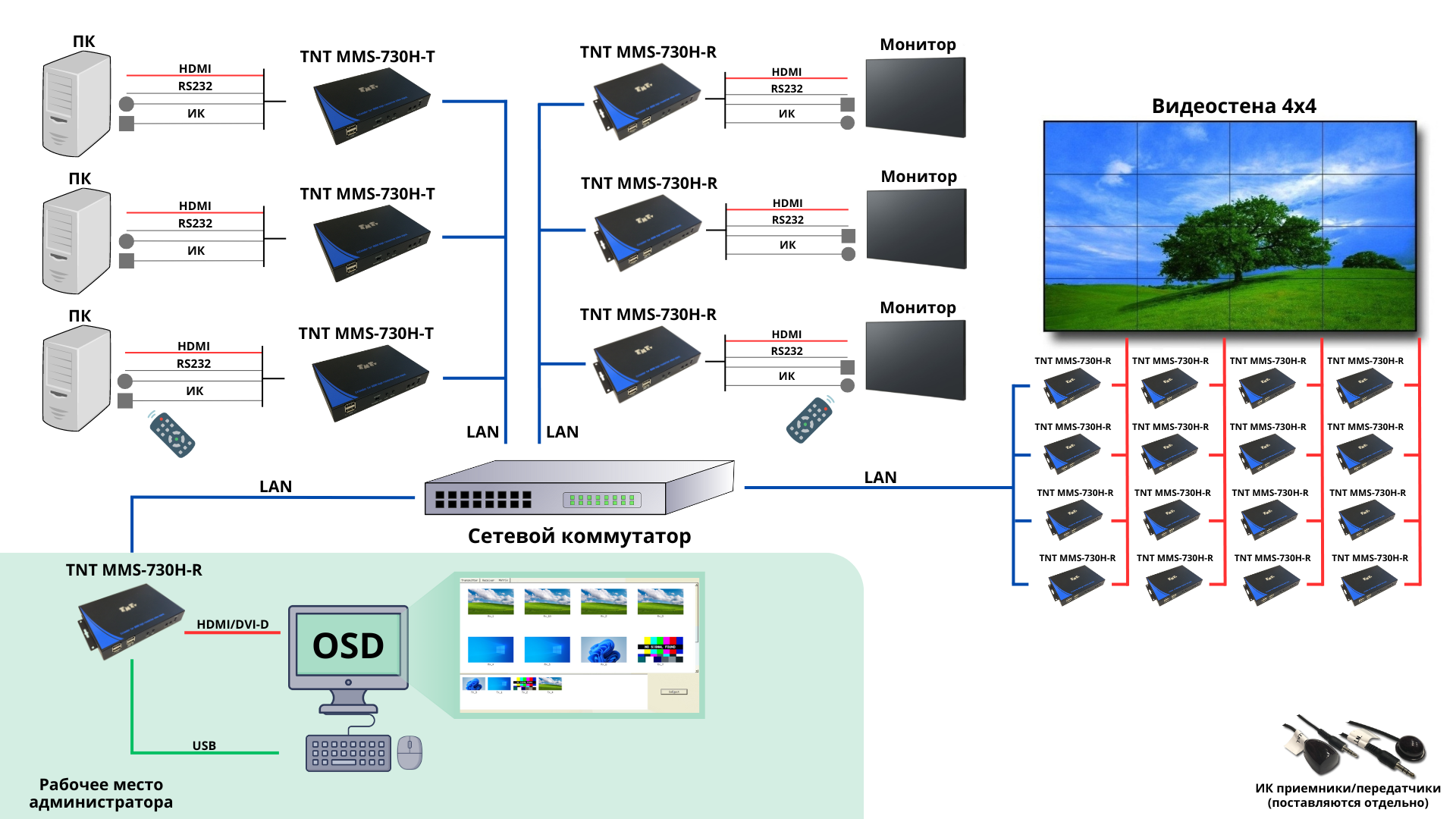

Подключение нескольких приемников (точек трансляции и видеостены) к нескольким передатчикам (источникам)
с использованием локальной сети.
Мониторинг и управление системой видеотрансляции осуществляется администратором при помощи
экранного меню (OSD) выделенного IP-AV приемника.
.png)
Подключение нескольких приемников (точек трансляции и видеостены) к нескольким передатчикам (источникам)
с использованием локальной сети.
Мониторинг и управление системой видеотрансляции осуществляется администратором при помощи WEB-интерфейса
коммутатора TNT SMMC-7000 и внешней системы управления.
| Параметр | Описание |
| Порты |
HDMI – 1 вход (тип «A») HDMI – 1 выход (тип «A») USB – 2 (тип «A», USB 2.0), 1 (тип «B», USB 2.0) RJ45 – 1 RS232 – 1 (3.5 мм, 3-х полюсный mini-jack) Микрофон – 1 (3.5 мм стерео), не активен Аудио – 1 (3.5 мм стерео), не активен ИК – 1 вход (3.5 мм mini-jack), 1 выход (3.5 мм mini-jack) Разъем питания – 1 (с фиксацией) |
| Макс. Разрешение (вход) | 1980x1200@60 (4:4:4), 4096x2160@30 (4:4:4) |
| Макс. Расстояние | 100 м (точка-точка) |
| Стандарт Ethernet | Gigabit Ethernet (1000Base-T) |
| Максимальная задержка при передаче изображения до приемника (режим точка-точка) |
2160P@30 – 33мс. 1080P@60 – 16 мс. 1080I@30 – 33 мс. 720@60 – 16 мс. |
| Поддерживаемые стандарты и протоколы |
HDMI – 1.4b 3D – TnB, SbS, F.P Deep Colors – 8 (24), 10 (30), 12 (36) бит цветности Звук – 2 LPCM, 8 LPCM, 5.1 NLPCM (Dolby, DPL, DTS), 7.1 NLPCM (Dolby THD, DTS-HD, Dolby-Atoms, DTS:X) |
| Протокол передачи данных | TCP/IP |
| Максимальное количество USB устройств | 5 |
| Индикаторы |
Статуса – 1 (зеленый) Соединения -1 (оранжевый) |
| Температура хранения | -15…+55ºС |
| Рабочая температура | 0…+50 ºС |
| Влажность | 5…90% без образования конденсата |
| Электропитание | DC 12V, 1А |
| Вес | 600 г. |
| Габариты | 167x120x28 мм |
| Ограничения | Для использования в локальных сетях (LAN) без маршрутизации пакетов. |
Инструкцию на устройство скачать можно здесь.
*
