TNT SMMC-7000 (Smart Matrix Multimedia Commutator, SMM Коммутатор) — сетевое программно-аппаратное устройство, предназначенное для коммутации мультимедийных сигналов (видео, аудио, RS232, USB, ИК), которые передают MMS-передатчики и принимают MMS-приемники серии TNT MMS-730H.
Коммутатор имеет большое количество функций для создания, настройки и централизованного управления системой видеотрансляции.
Для работы коммутатора необходимы MMS-передатчики и MMS-приемники видеосигнала (TNT MMS-730H-T и TNT MMS-730H-R).
SMM коммутатор, является независимым устройством управления и подключается в любое место локальной сети. При необходимости, обеспечивает связь с внешними системами управления (посредством команд API, передаваемых по протоколу RS232).
Имеет простой и интуитивно понятный в работе WEB-интерфейс.
Имеет простой и интуитивно понятный в работе WEB-интерфейс.
IP-HDMI Передатчик (MMS-Передатчик) — сетевое программно-аппаратное устройство, предназначенное для трансляции HDMI (DVI-D), USB, аудио, RS232 и ИК сигналов от источника в локальную сеть.
IP-HDMI Приемник (MMS-Приемник) — сетевое программно-аппаратное устройство, предназначенное для извлечения HDMI (DVI-D), USB, аудио, RS232 и ИК сигналов, транслируемых передатчиком, из локальной сети, а так же для трансляции USB, RS232 и ИК сигналов в локальную сеть, для передачи их на подключенный к приемнику передатчик.
Передача сигналов от источника к устройству (или устройствам) отображения (мониторам, телевизорам, проекторам и т.п.) осуществляется в пределах локальной сети (LAN, без маршрутизации пакетов), используя Gigabit Ethernet (1000Base-T) и протокол TCP/IP. При трансляции контента c низкой динамикой, возможна работа в сетях Ethernet (100Base-TX).
Дополнительно (в зависимости от режима работы передатчиков и приемников), вместе с видеосигналом (включая звук), возможна передача RS232, USB, ИК сигналов, микрофона и линейного звука.
Суммарное количество передатчиков и приемников доступное для управления одному SMM коммутатору не ограничено.
SMM-коммутатор обеспечивает:
- Управление и настройку всех передатчиков и приемников из единого центра
- Быструю, произвольную и бесшовную (siamless) коммутацию видеоканалов (один к одному, один к многим, многие ко многим).
- Сохранение различных схем коммутаций в виде шаблонов, которые пользователь может быстро активировать, в нужное ему время.
- Объединение приемников в группы и назначение группам, необходимых им источников трансляции
- Объединение множества экранов в единые пространства отображения – видеостены (каждому экрану соответствует свой приемник). Максимальный размер видеостен – 16х8.
- Точную настройку видеостен, учитывая их формы, а так же размеры, расположение и толщину рамок экранов их составляющих.
- Создание многооконных видеостен (окна располагаются кратно мониторам)
- Сохранение различных конфигураций видеостен в виде шаблонов, которые пользователь может быстро активировать, в нужное ему время.
- Идентификацию устройств в сети видеотрансляции.
- Он-лайн мониторинг состояния сети видеотрансляции.
- Включение/выключение трансляции (для каждого устройства отображения).
- Возможность интеграции системы видеотрансляции (видеостены) с внешними системами управления (посредством команд API, передаваемых по протоколу RS232).
- Сохранение текущих настроек системы видеотрансляции в архивов и оперативное их восстановление из нужного архива.
Основные области применения:
- Реклама и информация на мониторах в магазинах, банках, гостиницах, туристических компаниях, медицинских учреждениях, ресторанах, кафе, на выставках, транспортных средствах.
- Трансляции спортивных мероприятий в спорт-барах и кафе.
- Информационные табло в государственных учреждениях, банках, офисах и офисных центрах, медицинских и образовательных учреждениях, на транспорте и т.д.
- Корпоративное и локальное телевидение.
- Автоматизированные системы управления технологическими процессами (АСУ ТП);
- Автоматизированные рабочие места (АРМ);
- SCADA-системы;
- Телеметрические системы;
- Охранные системы;
- Системы контроля в реальном времени.
Доступ к WEB-консоли SMM коммутатора может происходить посредством проводных или беспроводных сетей WAN, LAN, Internet.
Особенности
- Универсальность – подходит как для небольших инсталляций, так и для больших распределенных сетей видеотрансляции.
- Многофункциональность – позволяет создавать схемы трансляций как для независимых устройств отображения, объединенных в видеостены, так и для обоих типов одновременно.
- Масштабируемость – легко масштабируется путем добавления в нее передатчиков (для источников изображений), приемников (для устройств отображения) или SMM коммутаторов.
- Неограниченное количество подключений – количество передатчиков, приемников и SMM коммутаторов не ограничено.
- Централизованное управление – управление всеми передатчиками (источники изображений) и приемниками (устройства отображения) из единого центра.
- Быстрая коммутация каналов – легкий и интуитивно понятный интерфейс пользователя позволяет быстро осуществлять необходимую коммутацию каналов.
- Произвольная коммутация – нет ограничений на соединения передатчиков и приемников: один к одному, один ко многим, многие к многим.
- Организация видеостен - объединение множества экранов в единое пространство отображения. Максимальный размер 8х8.
- Масштабирование и кадрирование - позволяют очень точно настраивать видеостены, учитывая их формы, размеры дисплеев их составляющих и расстояния между ними.
- Неограниченное количество видеостен - система позволяет создавать неограниченное количество видеостен и пространств отображения.
- Быстрая перенастройка системы – в памяти одного SMM коммутатора можно хранить до 100 различных схем коммутации, 100 шаблонов видеостен и областей отображения, 100 различных групп устройств отображения для быстрой перенастройки системы. При необходимости, все настройки коммутатора могут быть экспортированы, а в последствии имопртированы в нужный момент времени. Количество файлов с различными настройками - неограниченно.
- Идентификация устройств - каждому устройству в системе можно задать свое имя для легкой и быстрой его идентификации.
- Он-лайн мониторинт транслируемого контента - администратор может в реальном времени отслеживать, транслируемый источниками контент.
- Интерактивные трансляции - используя интерфейс USB, пользователи имеют возможность управлять источниками изображения посредством мыши, клавиатуры, презентационных устройств, ИК пультов и т.д.
- Использование LAN - передача сигналов от источника к устройству (или устройствам) отображения (мониторам, телевизорам, проекторам и т.п.) осуществляется в пределах локальной сети (LAN, без маршрутизации пакетов), используя Gigabit Ethernet (1000Base-T) и протокол TCP/IP.
- Интеграция с внешними системами управления при помощи команд RS232.
Комплектация:
1x устройство TNT SMMC-7000
1x адаптер питания 12В
1x специализированное программное обеспечение – консоль управления коммутатором (установлено на коммутаторе).

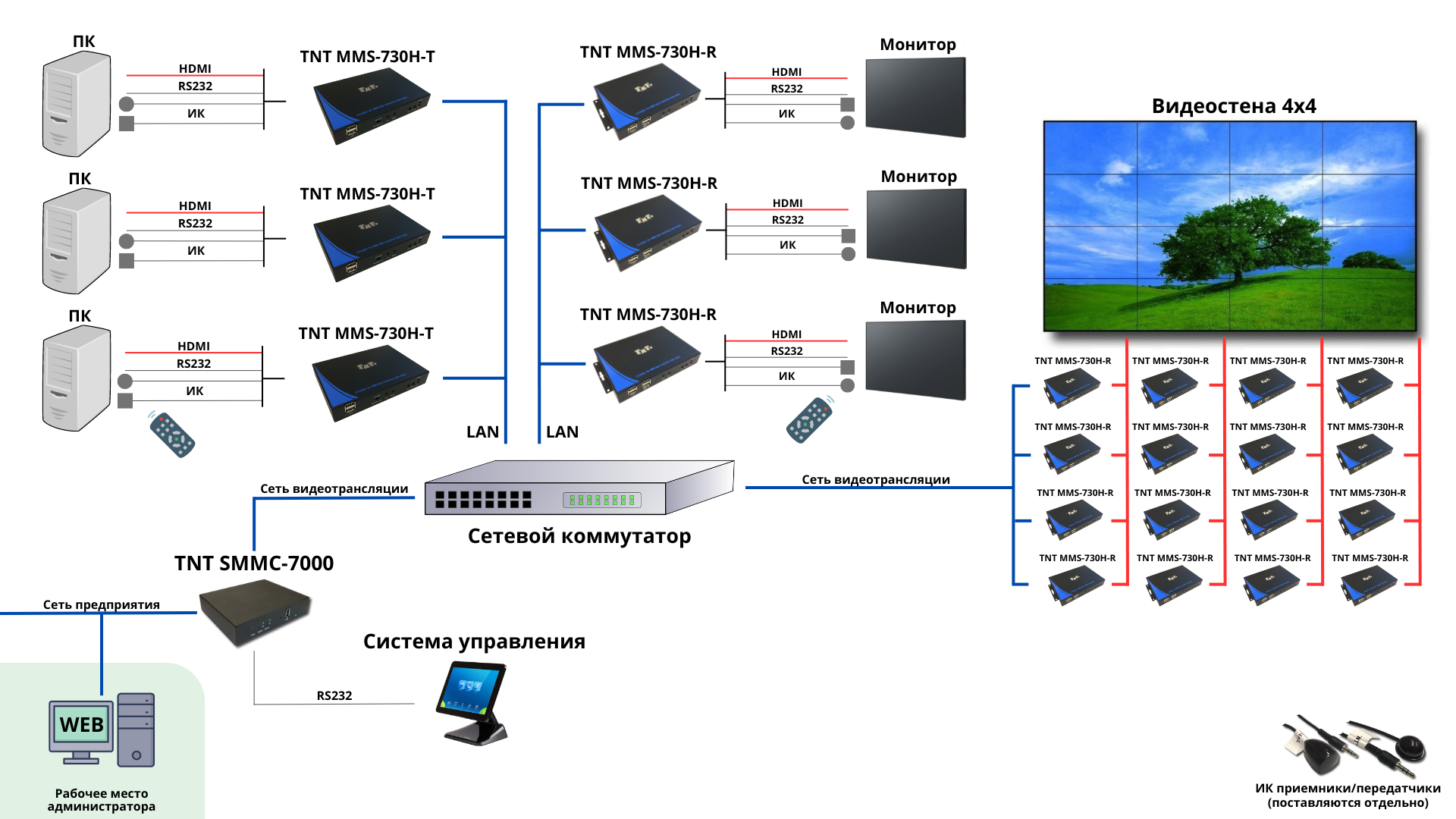

Подключение нескольких приемников (точек трансляции и видеостены) к нескольким передатчикам (источникам)
с использованием локальной сети.
Мониторинг и управление системой видеотрансляции осуществляется администратором при помощи WEB-интерфейса
коммутатора TNT SMMC-7000 и внешней системы управления.

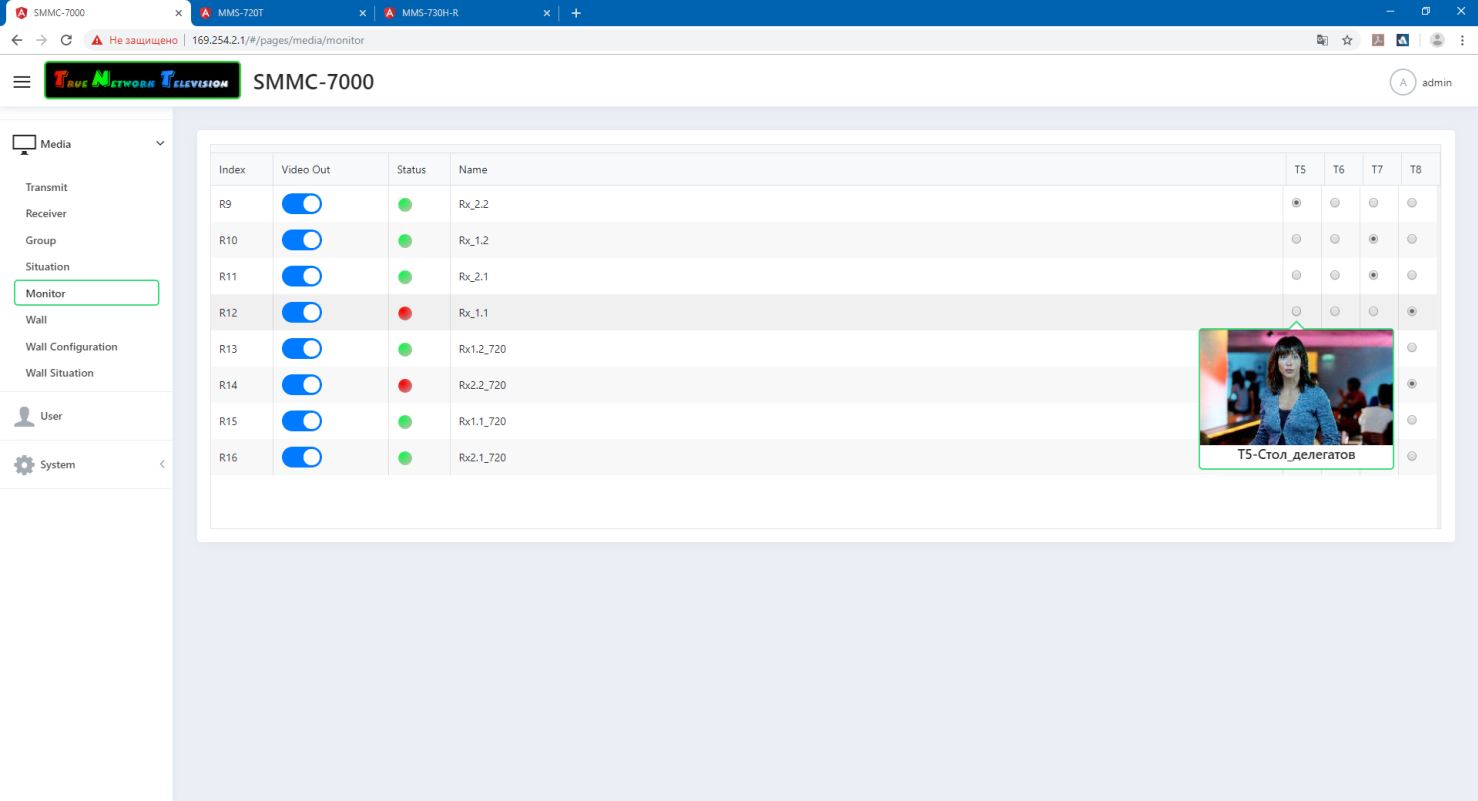

Примеры некоторых страниц интерфейса WEB-консоли SMM коммутаторас использованием локальной сети.
Мониторинг и управление системой видеотрансляции осуществляется администратором при помощи WEB-интерфейса
коммутатора TNT SMMC-7000 и внешней системы управления.

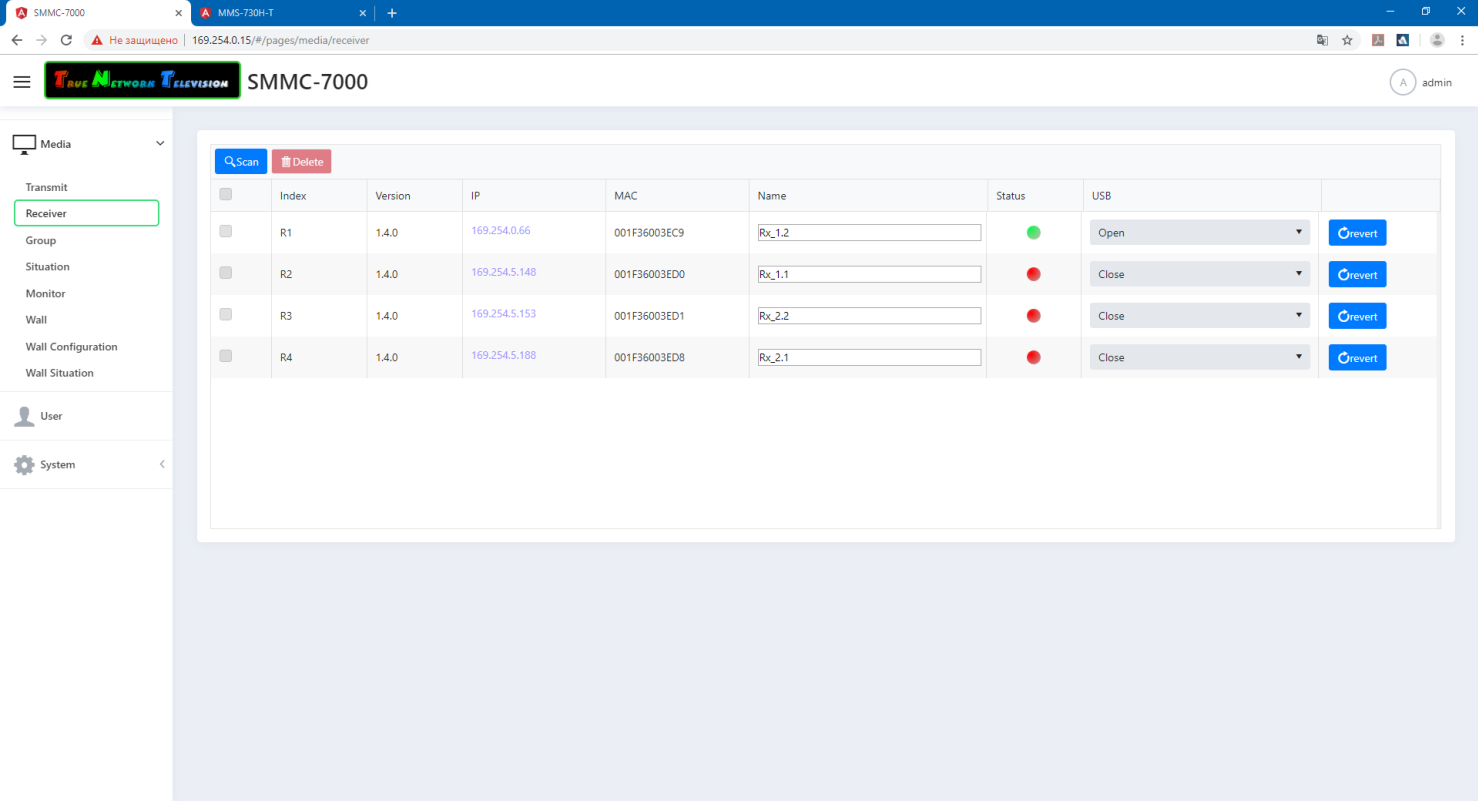

Настройка приемников

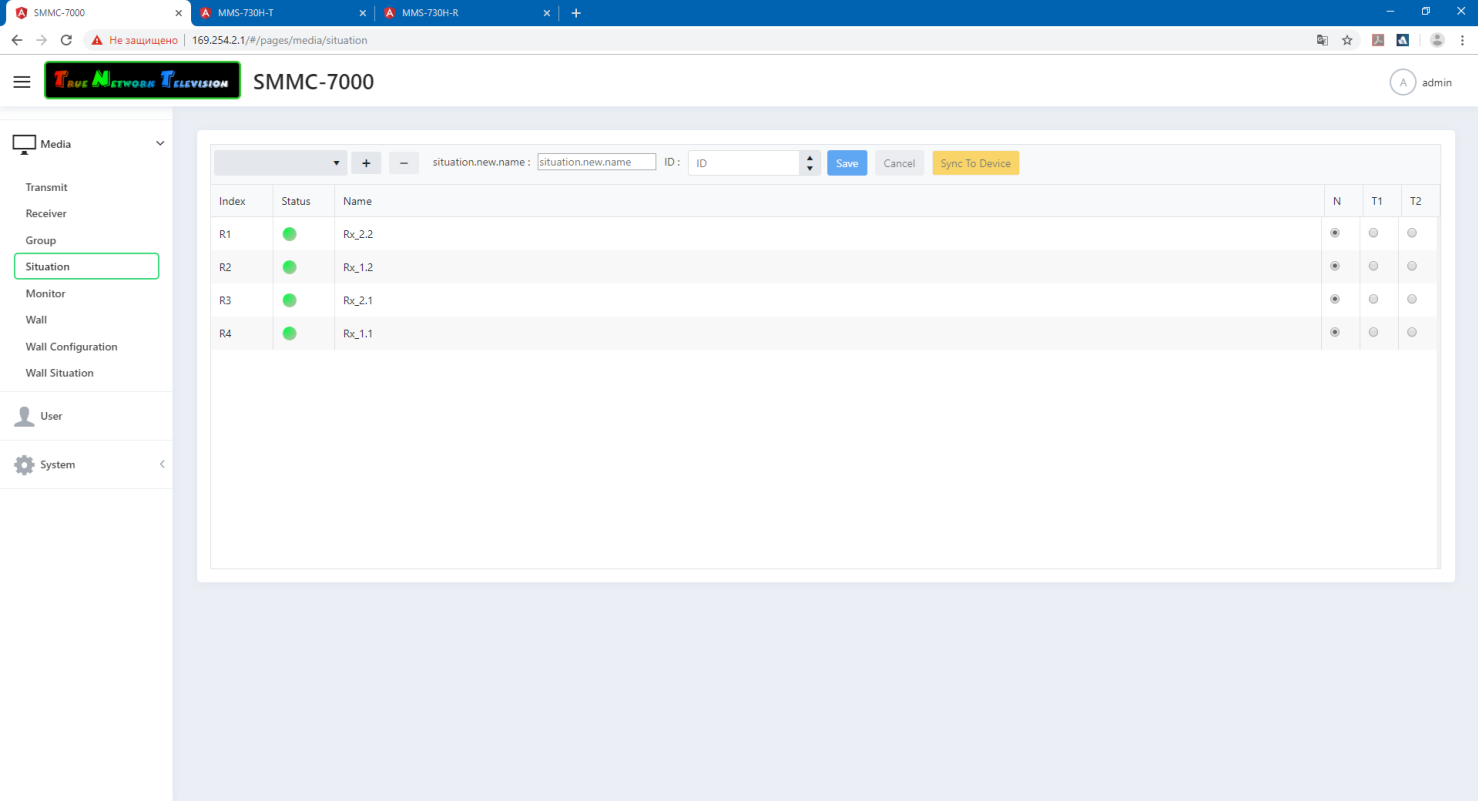

Шаблоны коммутации
Матрица коммутации

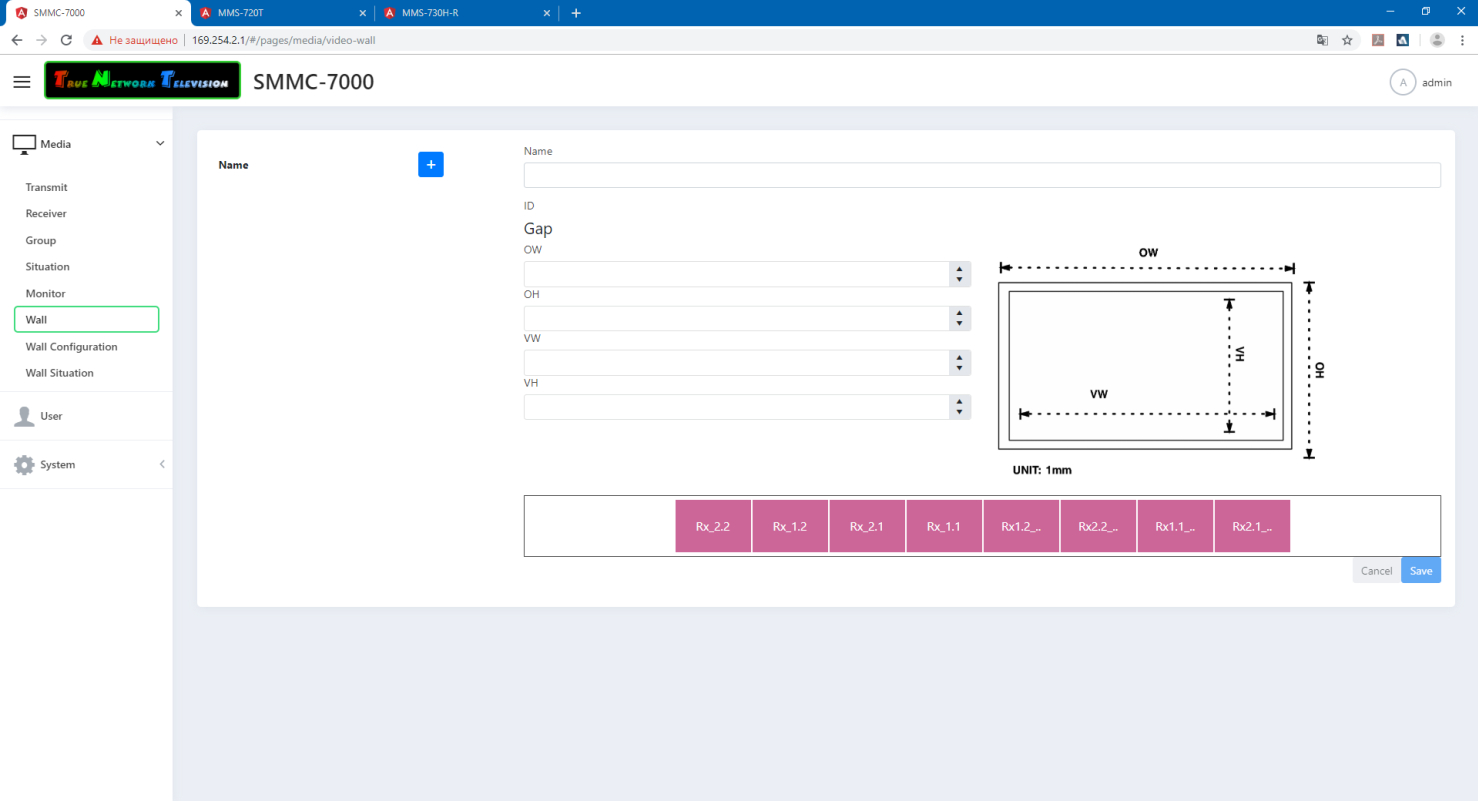

Создание видеостен

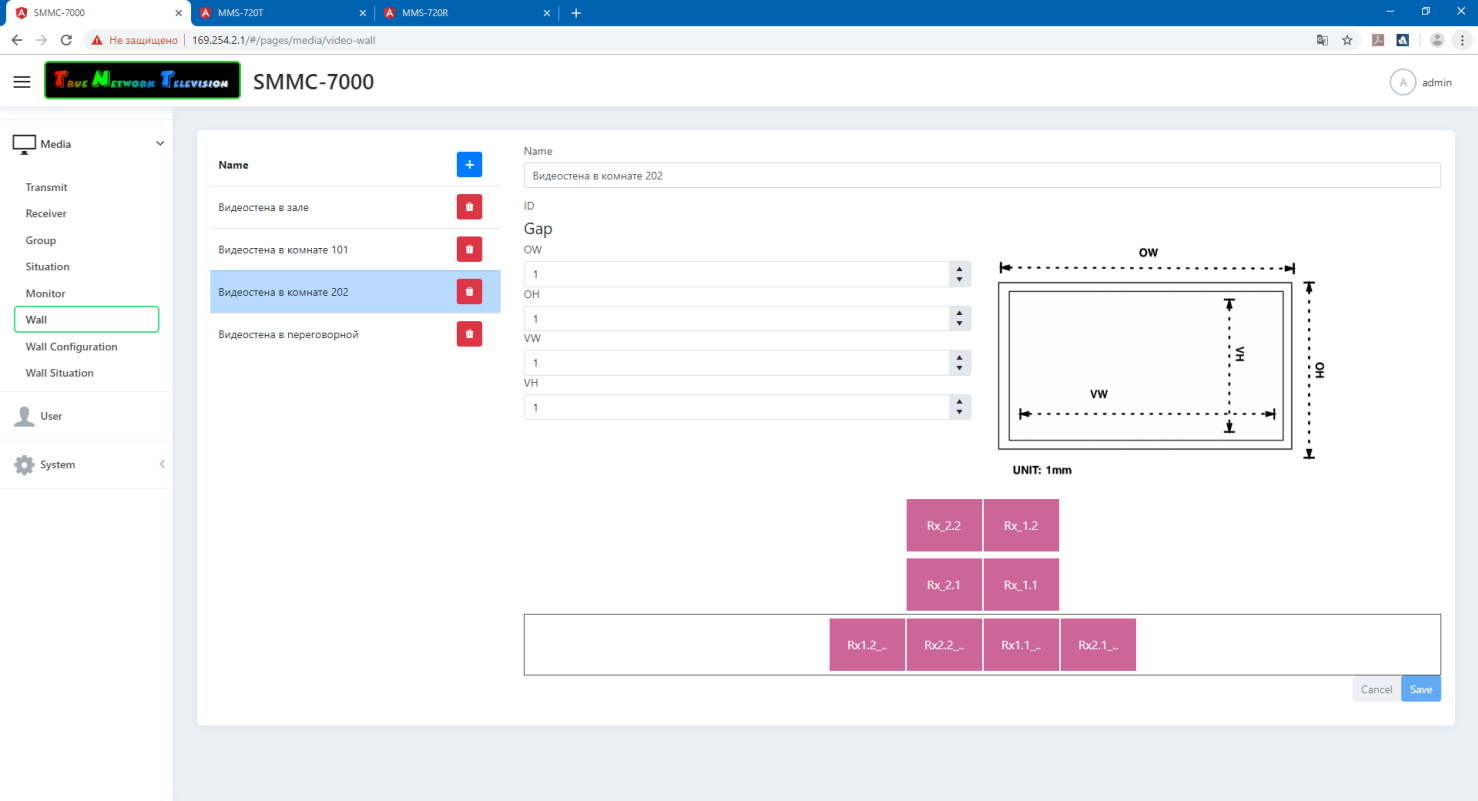

Настройка видеостен, компенсация рамок

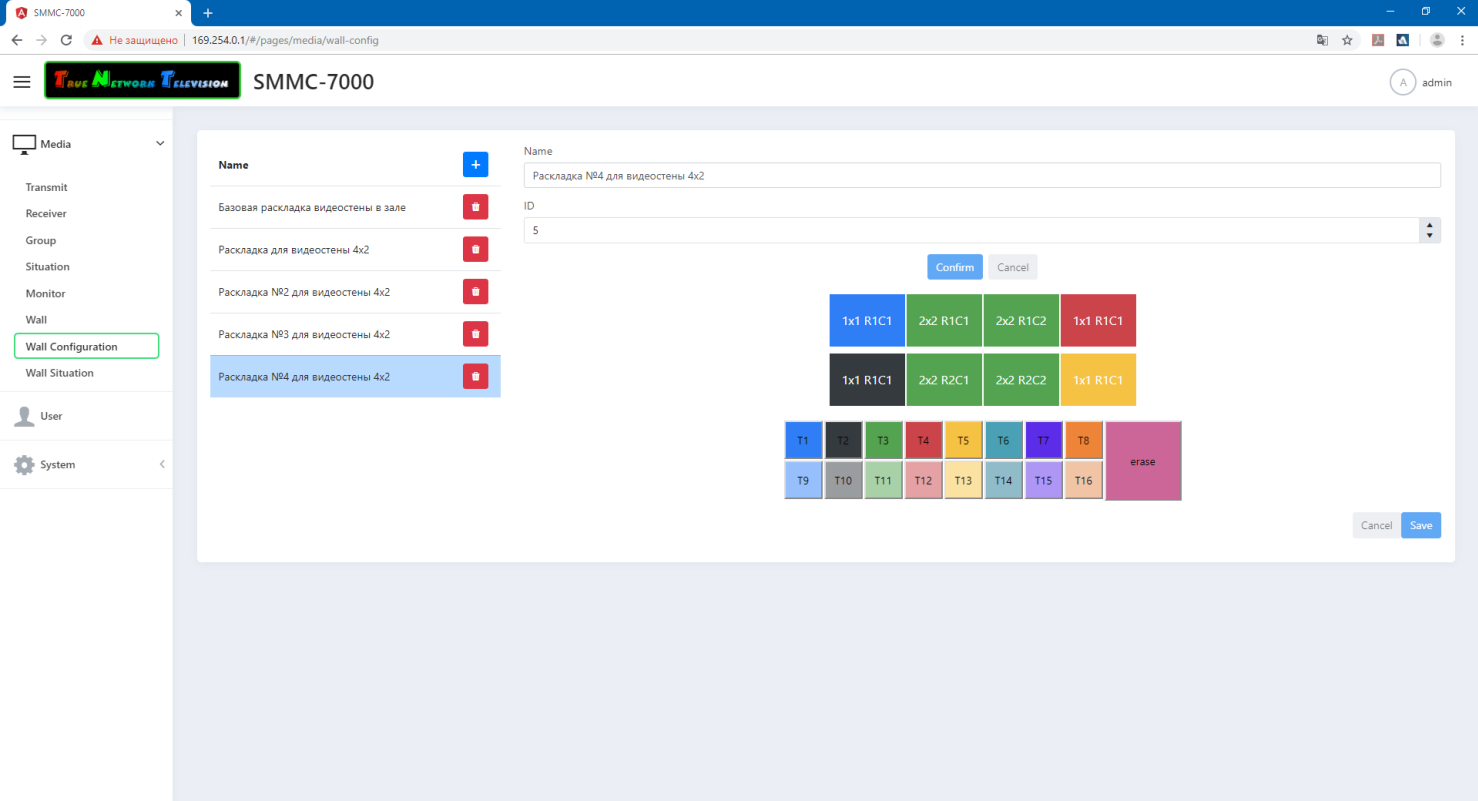

Создание шаблонов (раскладок) видеостен
Выбор источника для каждой из областей видеостены
Шаблоны коммутации
Матрица коммутации
Создание видеостен
Настройка видеостен, компенсация рамок
Создание шаблонов (раскладок) видеостен
Выбор источника для каждой из областей видеостены
Спецификация
| Параметры | TNT SMMC-7000 | |
| Порты |
LAN - 2 порта RJ45 (LAN, VIDEO) RS232 - 1 порт DB9 (API) Питание - 1 разъем DC12V |
|
| Кнопки управления | Отсутствуют | |
| Индикаторы | Питания - 1 зеленый | |
| Максимальное разрешение транслируемого контента | 3840 x 2160 (4K) | |
| Максимальное кол-во подключаемых MMS передатчиков | Не ограничено | |
| Стандарт Ethernet | GigabitEthernet (1000Base-T) | |
| Протокол передачи данных | IP | |
| Электропитание | DC 12В 2A | |
| Среда | Температура хранения | -15…+55 0С |
| Температура рабочая | 0 …+45 0С | |
| Влажность | 5 … 90% без образования конденсата | |
| Вес | 400 г. | |
| Габариты | 128x110x30 мм | |
| Ограничения | Для использования в локальных сетях (LAN) без маршрутизации пакетов. | |
Инструкцию можно скачать здесь.
