Видеопроцессор — это устройство, которое обладает всеми основными функциями видеокоммутатора, но при этом, имеет ряд существенных дополнительных функций и возможностей, которые ставят эти устройства «на ступень выше» обычных видеокоммутаторов.
К таким функциям и возможностям относятся:
-
формирование единых пространств отображения (видеостен), с разрешающими способностями, равными суммарным разрешениям по горизонтали и вертикали всех устройств отображения их формирующих.
-
одновременное отображение на любом экране или пространстве отображения (видеостене), изображений от нескольких видеоисточников, при этом, сами изображения могут иметь произвольное расположение (в том числе с перекрытием), размеры, а так же взаимное расположение в слоях, относительно друг друга.
Модульный видеопроцессор, отлично подходит для решений, связанных с организацией различных пространств отображения (
видеостен), которые имеют большое количество разнообразных источников сигналов (как по типу интерфейсов, так и по разрешению сигналов) и шаблонов трансляции этих сигналов в произвольно расположенных окнах трансляции. Причем, окна трансляции могут располагаться в любом месте пространства отображения (
видеостене), иметь произвольный размер и соотношение сторон.
Видеопроцессор позволяет мгновенно переключать источники сигнала простой сменой кадров, без задержек, черного фона и мерцаний (функция симлес). Функция работает независимо от типов, разрешений, соотношения сторон и других параметров источников сигнала на входах.
Эти функции видеопроцессора идеально решают различные задачи по отображению информации в различных ситуационных и диспетчерских центрах.
Так же возможно использование видеопроцессора в качестве ядра, системы видеотрансляции, в которой есть и
видеостены и отдельные устройства трансляции (мониторы, проекторы, тв-панели и т.д.). Он позволит сформировать сложные полиэкранные области отображения (
видеостены с большим количеством произвольно расположенных окон трансляции) и осуществлять коммутацию необходимых источников с нужными устройствами отображения. Такие возможности видеопроцессора подойдут в различного рода презентационных и конференц-залах, в объектах ритейла и в других областях, где необходимо совместить и
видеостены и обычную трансляцию различных изображений на устройства отображения.
Видеопроцессор обрабатывает только видеосигналы,
звуковое сопровождение исходных AV-сигналов на всех выходных портах отсутствует.
Для работы видеопроцессора необходима хотя бы одна плата расширения с входными портами и одна с выходными.
Платы могут иметь разные типы интерфейсов:
HDMI, DVI, VGA, 3G-SDI, CVBS (тюльпан), IP (H.264/H.265). Комбинируя разные типы плат и их количество, можно получить видеопроцессор с различными функциональными возможностями, которые необходимы в конкретной инсталляции или проекте.
Платы расширения могут иметь следующие типы:
Платы для подключения источников сигнала:
-
4 входных порта HDMI c поддержкой максимального разрешения 1920х1080@60Гц;
-
4 входных порта DVI-D c поддержкой максимального разрешения 1920х1080@60Гц;
-
4 входных порта VGA c поддержкой максимального разрешения 1920х1080@60Гц;
-
4 входных порта 3G-SDI c поддержкой максимального разрешения 1920х1080@60Гц и расстояния до источника 70 м (при использовании высококачественного кабеля);
-
16 входных портов CVBS c поддержкой максимального разрешения 576I;
-
2 входных порта HDMI c поддержкой максимального разрешения 3840х2160@30Гц (2 сегмента);
Платы для подключения потребителей сигнала:
-
4 выходных порта DVI-I (HDMI/DVI-D/VGA через переходники или шнуры) c поддержкой максимального разрешения 1920х1200@60Гц и двух окон трансляции;
-
2 выходных порта DVI-I (HDMI/DVI-D/VGA через переходники или шнуры) c поддержкой максимального разрешения 1920х1200@60Гц и четырех окон трансляции;
-
4 выходных порта 3G-SDI с поддержкой максимального разрешения 1920х1080@60Гц, двух окон трансляции и возможности передачи сигнала на расстояние до 70 м (при использовании высококачественного кабеля);
-
2 выходных порта 3G-SDI поддержкой максимального разрешения 1920х1080@60Гц, четырех окон трансляции и возможности передачи сигнала на расстояние до 70 м (при использовании высококачественного кабеля);
В видеопроцессор TNT MMS-0404SISL можно установить до 4-х плат расширения с входными портами и до 4-х плат расширения с выходными.
Видеопроцессор позволяет сформировать одновременно до 4-х различных пространств отображения произвольной размерности (общее число устройств отображения ограничено количеством выходных портов видеопроцессора).
Общее разрешение каждого пространства отображения (видеостены), будет равно суммарному разрешению по горизонтали и вертикали, всех устройств отображения его (пространства) формирующих.
На сформированных пространствах, можно произвольным образом размещать окна трансляции, в которых могут транслироваться сигналы с любых входов. Размеры сторон и их пропорции, у окон трансляции могут быть произвольным.
Каждое окно трансляции располагается в своем слое. Настраивая порядок отображения изображений в слоях, можно расположить изображения на пространстве отображения в нужном порядке, а при необходимости оперативно его (порядок) менять. При необходимости, видеопроцессор в любом окне трансляции (или сразу в нескольких), может мгновенно переключить источник видеосигнала, вырезать часть исходного изображения и отобразить его в любом окне трансляции в произвольном масштабе.
Комбинируя эти функции (размер окон трансляции, слои, в которых они отображаются, масштаб) можно оперативно изменять фокус, отображаемой информации, переключать внимание с одного изображения на другое или с одной части изображения на другую.

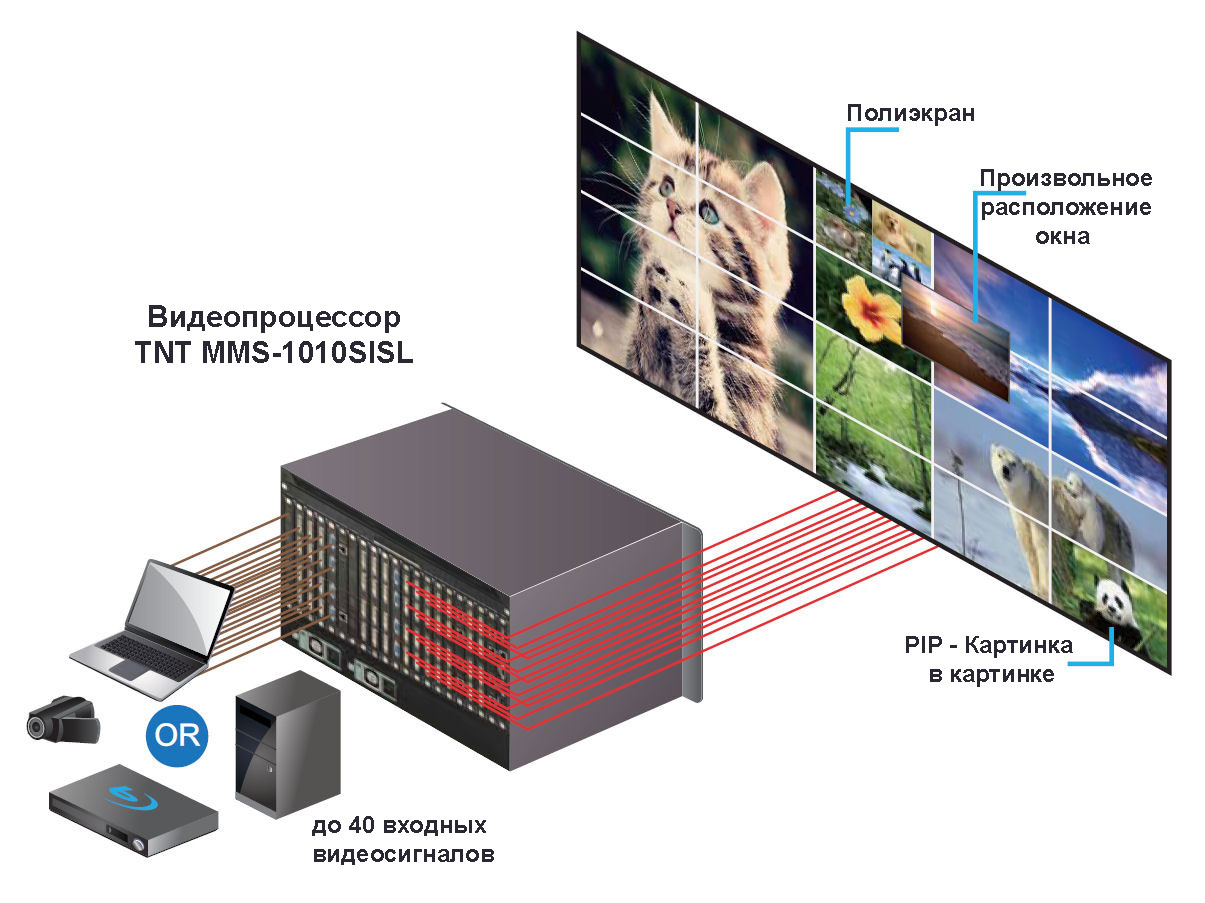

Схема подключения видеопроцессора
Видеопроцессор имеет множество дополнительных функций, которые позволяют существенно облегчить построение и эксплуатацию различных пространств отображения (
видеостен):
-
Бесшовное или seamless переключение источников сигнала в окнах трансляции. Функция позволяет мгновенно переключать источники сигнала простой сменой кадров, без задержек, черного фона и мерцаний. Функция работает независимо от типов, разрешений, соотношения сторон и других параметров источников сигнала на входах и устройств отображения на выходах.
-
Скейлеры (масштабаторы) выходных портов. Функция позволяет транслировать изображение в выходные порты видеопроцессора в любом из стандартных разрешений, вне зависимости от того, карие разрешения имеют исходные видеосигналы.
-
Сохранение шаблонов (пресетов) трансляции и их мгновенная активация при необходимости. Функция очень удобна, когда часто требуется настраивать одни и те же режимы работы видеопроцессора. Для этого, каждый вариант режима работы видеопроцессора нужно просто запомнить в виде шаблонов и при необходимости их активировать. Так же возможна циклическая активация необходимых шаблонов через заданный интервал времени.
-
Интеграция видеопроцессора с внешними системами управления. Функция незаменима, при реализации сложных проектов, в которых необходимо осуществлять единое централизованное управление различными устройствами и системами. Такое управление создается на базе специализированных контроллеров и/или программного обеспечения, которые образуют единый интерфейс общения пользователей с создаваемой системой в целом.
-
Видеопроцессор имеет открытое API и может получать команды по протоколу RS232 или LAN.
-
Централизованное управление видеопроцессорами. Программное обеспечение «Image Control» (поставляемое в комплекте) позволяет управлять несколькими видеопроцессорами с одного компьютера. Для настройки и управления конкретным видеопроцессором необходимо выбрать его из списка и осуществить подключение. Интерфейс ПО «Image Processor» очень простой и понятный для пользователей с любым уровнем компьютерной грамотности.
Программное обеспечение Image Processor(v. 1.4.3.1111F6R) можно скачать ЗДЕСЬ.
Видеопроцессор обеспечивает:
-
Формирование единых пространств отображения (до 4-х одновременно) с общим разрешением каждого, равным суммарному разрешению устройств отображения их составляющих;
-
Произвольное расположение окон трансляции на любом из 4-х пространств отображениях;
-
Настройку произвольного размера любого окна трансляции, а так же его слоя (если окна расположены с перекрытием);
-
Вырезание части (фрагмента) из любого исходного изображения и отображение его в окне трансляции (с возможностью масштабирования);
-
Мгновенную (бесшовную/seamless) и произвольную коммутацию видеосигналов любых типов и форматов в любых окнах трансляции;
-
Подключение источников сигнала с различными интерфейсами: HDMI, DVI-D, VGA, 3G-SDI, CVBS (тюльпан);
-
Подключение устройств отображения с различными интерфейсами: DVI-D, HDMI (через переходник или шнур), VGA (через переходник или шнур), 3G-SDI;
-
Гибкость при выборе необходимого числа и типа интерфейсов;
-
Подключение источников видеосигнала с любым разрешением исходного сигнала;
-
Сохранение шаблонов (пресетов) настройки видеопроцессора и их мгновенную активацию при необходимости;
-
Настройку компенсации швов у пространств отображения;
-
Настройку всех необходимых параметров работы видеопроцессора при помощи программного обеспечения «Image Control»;
-
Интеграцию с внешними системами управления (команды API передаваемые по RS232 или LAN);
-
Возможность поэтапного масштабирования и/или модификации системы.
Основные области применения:
-
Переговорные, конференц-залы, многофункциональные залы трансформеры;
-
Ситуационные, диспетчерские и другие центры сбора и анализа информации;
-
Охранные системы и системы видеонаблюдения;
-
Розничная торговля и сфера услуг;
-
Бары, рестораны, кафе и т.д.;
-
Учебные аудитории и лекционные залы;
-
Общественный транспорт, Ж/Д и автовокзалы, аэропорты;
-
Корпоративное телевидение.
Особенности:
-
Модульная конструкция - возможность установки произвольного количества плат расширений с необходимыми интерфейсами;
-
Произвольное переключение сигналов: один-к-одному, один-ко-многим;
-
Переключение источников сигнала без разрыва видеопотока (бесшовное/seamless переключение);
-
Возможность использования источников изображения с интерфейсами: HDMI, DVI (DVI-D), VGA, SDI, CVBS;
-
Максимальное разрешение видеосигналов на входах: 1920x1080@60Гц;
-
Максимальное разрешение видеосигналов на выходах: 1920x1200@60Гц;
-
Возможность настройки разрешения видеосигнала на выходах видеопроцессора (скейлер), для каждого пространства отображения: 800x600@60, 1024x768@60, 1280x720@60, 1280x768@60, 1280x800@60, 1280x960@60, 1280x1024@60, 1360x768@60, 1366x768@60, 1400x1050@60, 1440x900@60, 1600x900@60, 1680x1050@60, 1920x1080@60, 1920x1200@60;
-
Сохранение до 100 различных вариантов настройки видеопроцессора в виде шаблонов (пресетов) и быстрой их активации в нужный момент;
-
Циклическая активация необходимых шаблонов (пресетов), через заданный интервал времени;
-
Простой и интуитивно понятный интерфейс ПО «Image Control»;
-
Высота шасси - стандартный корпус 19" высотой 8U ;
-
Сохранение состояния после отключения электропитания;
-
Наличие модификации шасси видеопроцессора (для модели TNT MMS-1010SISL) с двумя блоками питания, для бесперебойной работы. (Дополнительный блок питания устанавливается на заводе и не может быть установлен вне заводских условий).
Внешний вид ПО "Image Control"
Основные правила при работе с ПО "Image Control" и видеопроцессором:
-
ПО предназначено исключительно для создания различных шаблонов трансляции, их ручной и автоматической активации, оперативного переключения источников сигнала в окнах трансляции.
-
ПО НЕ ПРЕДНАЗНАЧЕНО для оперативного управления окнами трансляции в режиме реального времени (изменение размеров, положения, слоя и т.д. ). Сначала, в шаблон необходимо внести все изменения, сохранить его и только потом активировать, с уже внесенными изменениями. Только после этого, видеопроцессор отобразит на реальном пространстве отображения (видеостене), все изменения, которые были внесены в шаблон трансляции.
-
Видеопроцессор поддерживает управление окнами трансляции в реальном времени только посредством команд API (команды внешнего управления), транслируемых ему с внешних устройств и систем управления.
-
При работе с ПО, не допускается параллельное управление видеопроцессором при помощи команд API. Это приведет к некорректной его работе.
-
Для управления видеопроцессором и окнами трансляции в режиме реального времени, необходимо подключить его к внешней системе управления. Например, к программируемой панели управления TNT MMS-8KEY или программируемому контролеру любого другого стороннего производителя (Crestron, ATEN, AMX и т.д.) и управлять им при помощи команд API (команды внешнего управления).
Спецификация:
Параметр |
Описание |
|
TNTv MMS-1010SISL |
Порты |
Входы:
10 слотов для карт расширения
Выходы:
10 слотов для карт расширения |
Управление:
DB9 - 1 порт вход
DB9 - 1 порт выход (каскадный)
RJ45 - 1 порт (10/100 Мгб/с)
Разъем питания – 1, С13
– 2, С13 (с двумя блоками питания опционно) |
Макс. кол-во входных портов |
40 |
Макс. кол-во выходных портов |
40 |
Индикаторы / управление |
Индикация питания/индикация режимов работы на картах расширения |
Макс. разрешение на входе |
HDMI - 3840х2160; SDI - 1920x1080; HDMI, DVI-D, VGA - 1920x1080; CVBS-576I. |
Макс. разрешение на выходе |
SDI - 1920x1080; DVI-I - 1920x1200 |
Возможные разрешения на выходах |
DVI-I: 800x600@60, 1024x768@60, 1280x720@60, 1280x768@60, 1280x800@60, 1280x960@60, 1280x1024@60, 1360x768@60, 1366x768@60, 1400x1050@60, 1440x900@60, 1600x900@60, 1680x1050@60, 1920x1080@60, 1920x1200@60
SDI: 480P-1080P |
Внешнее управление |
Специализированное ПО «Image Control» (поставляется в комплекте),
команды API |
Протокол управления |
RS232 |
Электропитание |
C13, AC 100~240V (с одним блоком питания);
2xC13, AC 100~240V (с двумя блоками питания) |
Среда |
Температура хранения |
-15…+55 0С |
Температура рабочая |
0 …+40 0С |
Влажность |
5 … 90% без образования конденсата |
Вес |
12000 г. |
Материал корпуса |
Металл |
Габариты |
483x330x352 мм |
Руководство пользователя к Многооконному видеопроцессору. Моделей: TNT MMS-0202SISL-1818SISL можно скачать
ЗДЕСЬ.
Команды
API для видеопроцессоров серии TNT-MMS-ххххSISL можно скачать
ЗДЕСЬ.
