Передатчик для передачи сигналов HDMI/DP/VGA по кабелю «витая пара» (кат. 5е и выше) на расстояние до 70м.
Работает на базе технологии HDBaseT Lite. Обладает встроенной функцией PoC, которая позволяет обеспечить электропитание передатчика TNT MMS-703HDBT-T от приемника или матричного коммутатора серии TNT MMS-xxxxCSTW по витой паре, что избавляет от необходимости в отдельном адаптере питания.
Устройство предназначено для скрытого монтажа в стол или трибуну с целью предоставления докладчику возможности подключения ноутбука или другого источника к соответствующим портам передатчика.
Особенности:
*Максимальная длина интерфейсных шнуров 10 метров
С использованем матричного коммутатора серии TNT MMS-xxxxCSTW
После включения системы, на передатчике, необходимо активировать автоматический режим выбора источника. Система готова к работе. Теперь, как только к передатчику будет подключен источник видеосигнала, к любому из его интерфейсов (HDMI, DP, VGA), он автоматически на него переключится и изображения появится на экране тв-панели.
Спецификация
Инструкция на HDMI передатчик TNT MMS-703H-T - ЗДЕСЬ.
Устройство предназначено для скрытого монтажа в стол или трибуну с целью предоставления докладчику возможности подключения ноутбука или другого источника к соответствующим портам передатчика.
Особенности:
- Скрытая установка в стол или поверхность
- Алюминиевый корпус и лицевая панель
- Поддерживает подключение источников VGA/HDMI и DP
- Автоматический и ручной режим выбора источника.
- PoC ( «Power over Cable», питание по кабелю)
- Максимальное поддерживаемое разрешение 3840x2160@60Гц (4:2:0), 3840x2160@30Гц (4:4:4)
- Максимальное расстояние передачи сигнала:
- 1920x1080@60Гц — до 70м*
- 3840x2160@60Гц (4:2:0), 3840x2160@30Гц (4:4:4) — до 40м*
*Максимальная длина интерфейсных шнуров 10 метров
- Возможность использования кабеля «витая пара» категории 6 или 6а.
- Поддержка стандартов и технологий:
- HDMI 1.4.
- HDCP 2.2.
- Поддерживает глубину цветности в 8,10 и 12 бит.
- Двусторонняя передача данных по протоколу RS232.
- Возможность управления командами API по протоколу RS232
- Скорость передачи данных до 10,2Gps.
- TNT MMS-703HDBT-T
- Монтажный комплект
- Блок питания
Схемы подключения:

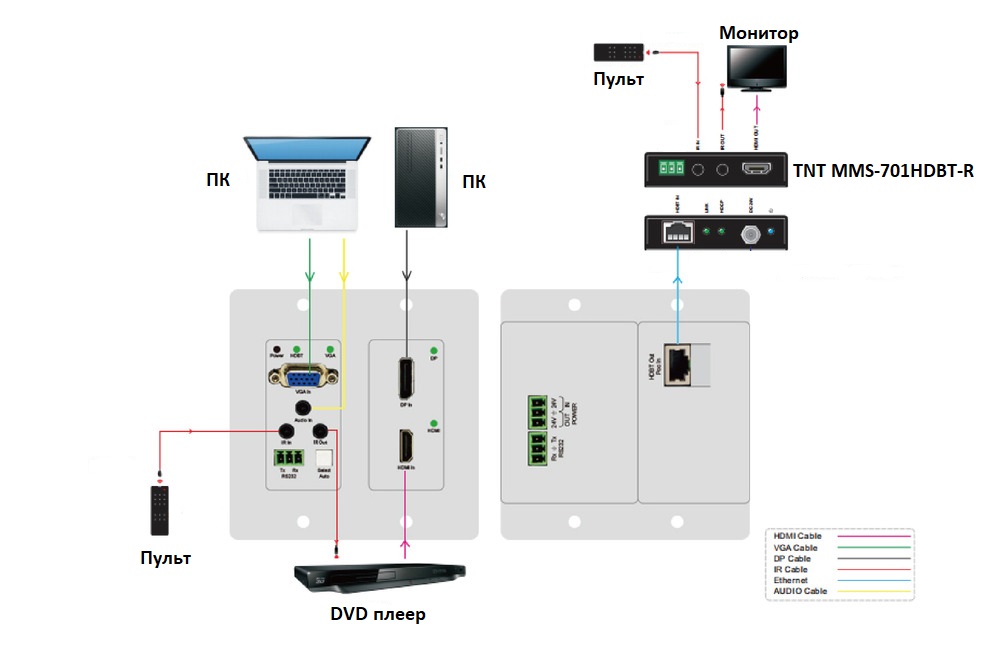

С использованием приемника TNTv MMS 701HDBT-R
С использованем матричного коммутатора серии TNT MMS-xxxxCSTW
Пример решения:
Переговорная комната на 2–3 человека, одна точка подключения.
Обстановка: Небольшая переговорная комната с тв-панелью для трансляции изображения от подключаемого источника.
Переговорная комната на 2–3 человека, одна точка подключения.
Обстановка: Небольшая переговорная комната с тв-панелью для трансляции изображения от подключаемого источника.
Задача: автоматическое подключение источников с различными интерфейсами (HDMI, DP, VGA) к тв-панели. Источником может быть любое устройство, например ноутбук, который транслирует изображение, сопровождающее презентацию/ доклад/ отчет и т.д., на тв-панель.
Оборудование: передатчик TNTv MMS-703HDBT-T и приемник TNTv MMS 701HDBT-R
Оборудование: передатчик TNTv MMS-703HDBT-T и приемник TNTv MMS 701HDBT-R
Описание решения: Передатчик MMS-703HDBT-T имеет 3 самых распространенных видеоинтерфейса HDMI, DP, VGA и обладает функцией автоматического определения, к какому интерфейсу подключен источник изображения. Передатчик предназначен для врезки в стол, по этому для его установки, в столешнице необходимо вырезать прямоугольное отверстие и установить в него передатчик. Отверстие закрывается декоративной панелью. Передатчик и декоративная панель выполнены из шлифованного алюминия, по этому он хорошо будет смотреться в большинстве современных интерьеров. Для питания передатчика и передачи изображения, от него к телевизору, используется одна единственная витая пара, которая подключается к приемнику TNTv MMS 701HDBT-R.
Приемник TNTv MMS 701HDBT-R имеет минимальные размеры, по этому его легко разместить за тв-панелью, подключается HDMI кабелем к тв-панели. Питание приемника осуществляется от внешнего блока питания.
Приемник TNTv MMS 701HDBT-R имеет минимальные размеры, по этому его легко разместить за тв-панелью, подключается HDMI кабелем к тв-панели. Питание приемника осуществляется от внешнего блока питания.
Схема подключения:
После включения системы, на передатчике, необходимо активировать автоматический режим выбора источника. Система готова к работе. Теперь, как только к передатчику будет подключен источник видеосигнала, к любому из его интерфейсов (HDMI, DP, VGA), он автоматически на него переключится и изображения появится на экране тв-панели.
Спецификация
| Параметры | TNT MMS-703HDBT-T | |
| Порты |
HDMI – 1 порт VGA – 1 порт DP – 1 порт Audio – 1 порт (mini-jack 3.5 mm) RS232 – 2 порта (трехконтактный терминальный блок) HDBaseT – 1 порт (RJ45) ИК – 1 порт вход (mini-jack 3.5 mm) ИК-порт – 1 порт выход (mini-jack 3.5 mm) Питание – 1 порт (трехконтактный терминальный блок) |
|
| Индикаторы |
Питания - 1 (зеленый) Подключения VGA – 1 (зеленый) Подключения HDMI – 1 (зеленый) Подключения DP – 1 (зеленый) Подключения HDBaseT – 1 (зеленый) |
|
| Разрешение (максимальное) |
|
|
| Расстояние (максимальное) |
|
|
| Максимальная длина интерфейсных шнуров (HDMI, DP, VGA) | 10 метров | |
| Скорость передачи данных | до 10.2Gbps | |
| Поддерживаемые стандарты и технологии | HDMI 1.4, HDCP 2.2 | |
| Протокол передачи данных | HDBaseT-Lite | |
| Электропитание |
|
|
| Среда | Температура хранения | -20 … 600С |
| Температура рабочая | -0 …+500С | |
| Влажность | 20 … 90% без образования конденсата | |
| Вес | 220 гр | |
| Габариты |
Блок 105 x 90 x 50 мм Рамка 115x 115x 5 мм |
|
