SMM Коммутатор видеостен/видеотрансляции, 24 порта, для устройств серии MMS-5xx

SMM Коммутатор видеостен/видеотрансляции, 24 порта, для устройств серии MMS-5xx
Артикул: TNT.SMMC-6000

Smart Matrix Multimedia Commutator (SMMC) — сетевое программно-аппаратное устройство, предназначенное для коммутации видео сигналов (включая звук) с устройствами отображения. Имеет разнообразные функции для работы с устройствами отображения, включая формирование видеостен, кадрирование и масштабирование изображений и т.д.

Для работы коммутатора необходимы передатчики и приемники видеосигнала.


  Передатчик — сетевое программно-аппаратное устройство, предназначенное для трансляции видеосигнала (включая звук) в локальную сеть.

  Приемник — сетевое программно-аппаратное устройство, предназначенное для трансляции видеосигнала (включая звук) из локальной сети на устройство отображения (монитор, телевизор, проектор и т.п.).

  Передача сигналов от источника к устройству (или устройствам) отображения (мониторам, телевизорам, проекторам и т.п.) осуществляется в пределах локальной сети (LAN, без маршрутизации пакетов), используя Gigabit Ethernet (1000Base-T) и протокол TCP/IP.

  Дополнительно, в зависимости от моделей передатчиков и приемников, вместе с видеосигналом (включая звук), возможна передача RS232, USB, ИК сигналов и микрофона.

 Суммарное количество передатчиков и приемников доступное для управления одному SMM коммутатору – 300 штук.

SMM коммутатор обеспечивает:
  • Быструю и произвольную коммутацию видеоканалов.
  • Управление всеми передатчиками и приемниками из единого центра
  • Объединение приемников в группы и работу с группами
  • Объединение множества экранов в единые пространства отображения видеостены. Максимальный размер видеостен – 16х16 экранов.
  • Формирование видеостен произвольных форм и размеров, полиэкранных видеостен и art-видеостен.
  • Точную настройку видеостен, учитывая их формы, а так же размеры, расположение и толщину рамок экранов их составляющих.
  • Масштабирование и кадрирование изображений.
  • Идентификацию устройств в сети видеотрансляции
  • Он-лайн мониторинг состояния сети видеотрансляции
  • Сохранение неограниченного количества различных шаблонов видеостен, для оперативного их переключения.
Основные области применения:
  • Реклама на мониторах в магазинах, банках, гостиницах, туристических компаниях, медицинских учреждениях, ресторанах, кафе, на выставках, транспортных средствах. Трансляция социальной и коммерческой рекламы на улицах.
  • Трансляции спортивных мероприятий в спорт-барах и кафе.
  • Информационные табло в государственных учреждениях, банках, офисах и офисных центрах, медицинских и образовательных учреждениях, на транспорте и т.д.
  • Корпоративное и локальное телевидение.
  • Трансляция различного контента в учебных заведениях.

Доступ к SMM коммутатору происходит через проводные или беспроводные сети WAN, LAN, Internet.


Особенности
  • Организация видеостен - объединение множества экранов в единые пространства отображения. Максимальный размер 16х16 экранов. Максимальное количество различных областей отображения в одной видеостене - 16.
  • Универсальность – позволяет создавать, как небольшие видеостены (2х2, 3х3), так и большие и сложные полиэкранные системы произвольных форм и размеров.

  •  Масштабируемость – легко масштабируется путем добавления в передатчиков (для источников изображений), приемников (для устройств отображения) или SMM коммутаторов.

  • Централизованное управление – управление всеми передатчиками (источники изображений) и приемниками (устройства отображения) из единого центра.

  • Быстрая коммутация каналов – легкий и интуитивно понятный интерфейс пользователя, позволяет быстро осуществлять необходимую коммутацию каналов.

  • Масштабирование и кадрирование - возможность очень точно настраивать видеостены, учитывая их формы, размеры дисплеев их составляющих и расстояния между ними. Так же, позволяют отображать на мониторах одной группы, любые области исходного видеоизображения.

  • Неограниченное количество видеостен - SMM коммутаторы позволяют создавать неограниченное количество видеостен и областей отображения.

  • Быстрая перенастройка системы – в памяти SMM коммутатора можно сохранить 15 различных шаблонов видеостен и областей отображения, 15 различных групп устройств отображения для быстрой перенастройки системы.

  • Идентификация устройств - каждому устройству можно задать свое имя, для легкой и быстрой его идентификации.
  • Использование LAN - Передача сигналов от источника к устройству (или устройствам) отображения (мониторам, телевизорам, проекторам и т.п.) осуществляется в пределах локальной сети (LAN, без маршрутизации пакетов), используя Gigabit Ethernet (1000Base-T) и протокол TCP/IP (технология HD Over IP).

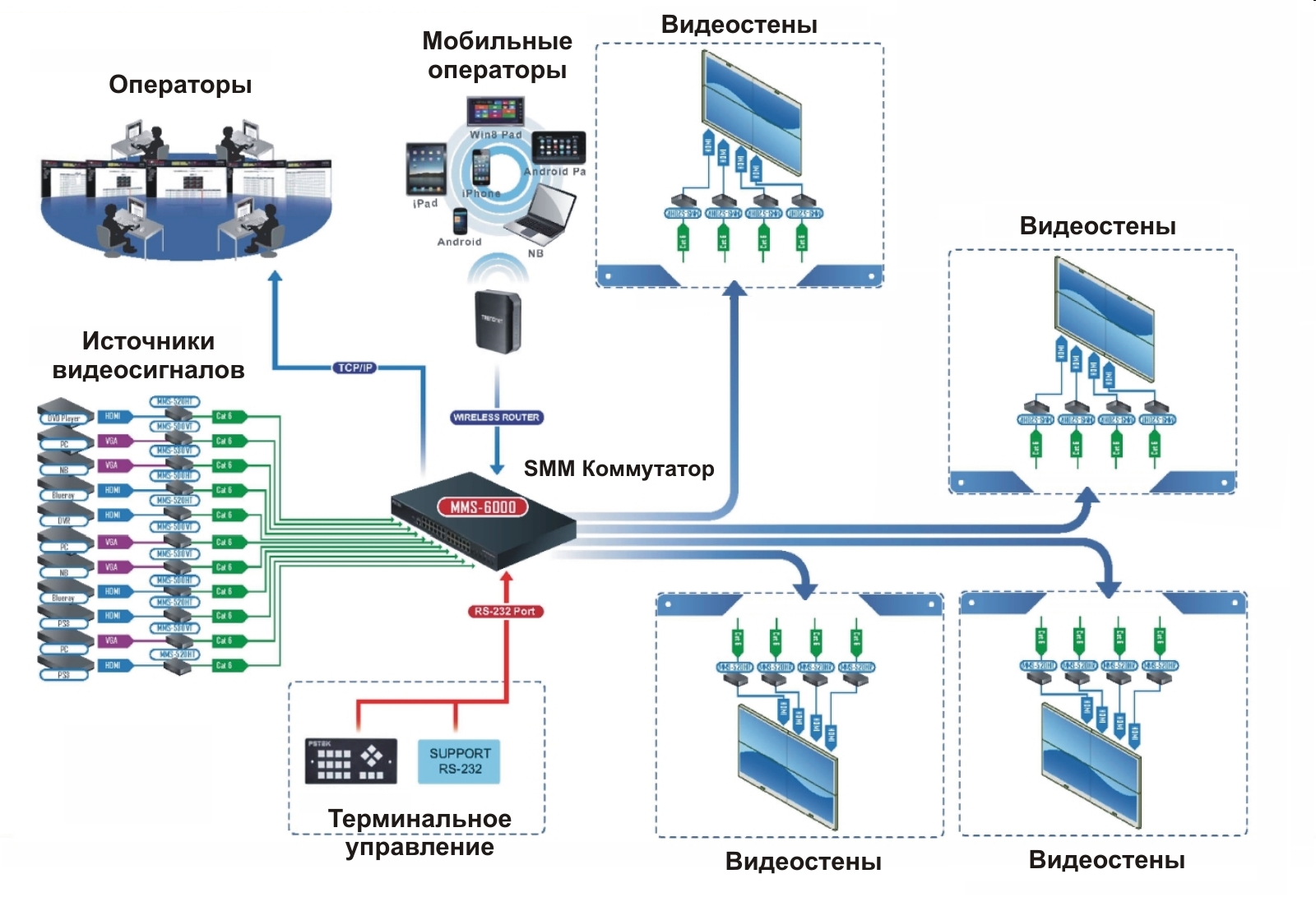

Принципиальная схема организации видеостен



Статьи по теме: SММ Коммутаторы (SMMС) - Новое слово в системах видеотрансляции и формировании видеостен.


Спецификация

Параметры  SMMC-6000
Порты  LAN - 24 порта RJ45 10/100/1000
 RS232  -  1 порт DB9
 Mini GBIC (SFP)  – 4 слота (4  дублирующих)
 Питание  - 1 разъем С14
Кнопки управления  Отсутствуют
Индикаторы  Питания  - 1
Максимальное разрешение транслируемого контента  1920 x 1080 (1080P)
Максимальное расстояние до передатчика/приемника  100 м
Максимальное кол-во подключаемых MMS передатчиков  12 шт.
Стандарт Ethernet  GigabitEthernet (1000Base-T)
Протокол передачи данных  IP
Электропитание  AC 100-220В
Среда Температура хранения  -15…+55 0С
Температура рабочая  -0 …+45 0С
Влажность  5 … 90% без образования  конденсата
Вес  Нето: 2262 гp.,  брутто: 3180 гр.
Габариты 4450x170x45 мм


Производитель: TNTv




*
