TNT MMS-220H-T (Передатчик HDMI) — устройство, предназначенное для передачи сигнала
HDMI от источника к приемнику
TNT MMS-220H-R или повторителю-разветвителю
TNT MMS-222H, которые могут находится на расстоянии до 180 метров. Для передачи
HDMI сигнала используется один кабель UTP категории 5e или 6.
Особенности:
-
Обеспечивает передачу HDMI сигнала по одному кабелю UTP на расстояние:
-
до 180 метров при использовании кабеля Cat.6
-
до 150 метров при использовании кабеля Cat.5e
-
Поддержка разрешений: 480i/р, 576i/P, 720p, 1080i/p
-
Автоматическая регулировка уровня сигнала в зависимости от расстояния
-
Поддержка спецификации HDMI версии 1.3b
-
Поддержка спецификации DDC.
-
Не требует ПО для установки и работы.
-
30 уровней каскадирования и до 100 устройств отображения, при совместном использовании с повторителями-разветвителями TNT MMS-222H (при этом, расстояние от источника сигнала до устройства отображения составит более 5000 м.)
-
Plug and Play

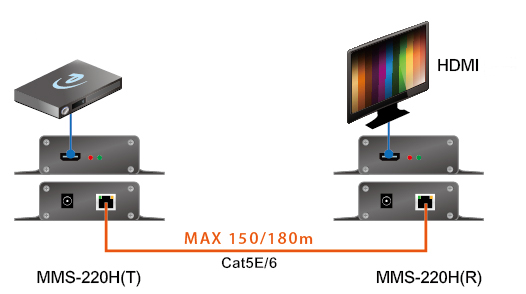

Схема подключения HDMI удлинителя TNT MMS-220H.

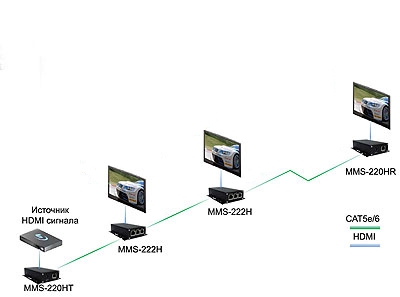

Схема подключения HDMI удлинителя TNT MMS-220H и повторителей-разветвителей TNT MMS-222H.

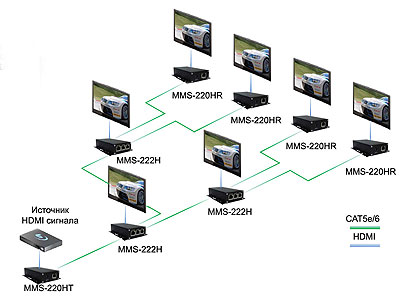

Схема подключения HDMI передатчика TNT MMS-220H-T,
повторителей-разветвителей TNT MMS-222H и приемников TNT MMS-220H-R.
Спецификация
Параметры |
TNT MMS-220H-T |
TNT MMS-220H-R |
Порты |
HDMI - 1порт (вход)
RJ45 — 1 порт
Питания — 1 разъем |
HDMI — 1порт (выход)
RJ45 — 1 порт
Питания — 1 разъем |
Кнопки управления |
Нет |
1. OSD информация |
Индикаторы |
Питания - 1 (красный)
Соединения - 1 (зеленый) |
Разрешение (max.) |
1920 x 1080 (1080P) |
Расстояние |
180 м (точка-точка) при использовании кабеля UTP Cat.6
150 м (точка-точка) при использовании кабеля UTP Cat.5e |
Электропитание |
DC 5В 2А |
Среда |
Температура хранения |
-15…+55°С |
Температура рабочая |
-0 …+45°С |
Влажность |
5 … 90% без образования конденсата |
Вес |
TNT MMS-220H-T — 150 гр
TNT MMS-220H-R — 150 гр |
Габариты |
TNT MMS-220H-T — 113 x 88 x 28 мм
TNT MMS-220H-R — 113 x 88 x 28 мм |
