  Матричный коммутатор - устройство, которое позволяет cкоммутировать сигнал с любого входа на любой выход или сразу на несколько выходов. Коммутатор по сути является матрицой коммутации, размерностью X-входов на Y-выходов, в которой пересечения входов с выходами являются возможными точками коммутации. Это очень удобная функция, которая позволяет организовать достаточно полноценную (хотя и не большую) систему видеотрансляции, в которой на любое устройство отображения можно транслировать сигнал с любого источника.

  Матричные коммутаторы, обычно имеют дополнительные функции, которые позволяют существенно облегчить построение и эксплуатацию сети видеотрансляции. Одна из таких новых функций это бесшовное или seamless переключение источников сигнала. Эта функция позволяет мгновенно переключать источники сигнала простой сменой кадров, без задержек, черного фона и мерцаний. У  "продвинутых" моделей коммутаторов, данная функция обычно дополняется еще одной опцией -  скейлер (масштабатор). Эта функция позволяет любое разрешение исходного сигнала преобразовать (смасштабировать) в одно или несколько стандартных разрешений (например 1280х1024, 720P или 1080P).

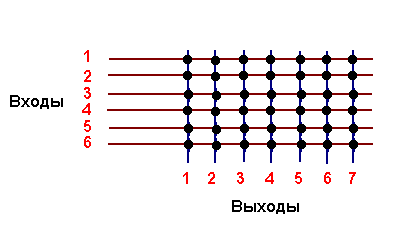

Матрица с возможными точками коммутации

  Размерность коммутатора принято обозначать так: «X x Y», где "X" - количество входных портов, а "Y" - выходных.

  Коммутаторы в основном имеют два типа исполнения - готовое изделие, для работы которого больше ничего не требуется или коммутатор-шасси, в которое устанавливаются необходимые по типу и количеству платы входов и платы выходов. Коммутатор-шасси обычно называют модульным коммутатором, а платы входов и выходов - платами расширения.

  У коммутаторов выполненных как готовое изделие, размерность («X x Y»), отображает количество портов, которые реально присутствуют на коммутаторе, а у модульных коммутаторов, размерность отображает только максимально возможное количество портов, которое он может иметь, при установке в него соответствующих плат расширения.

  Матричные коммутаторы могут иметь симметричную или несиметричную размерность матрицы коммутации. Симетричный размер это когда количество входов равно количеству выходов, например, 4х4, 8х8, 16х16, 32х32 и т.д. Несиметричный размер - 2х4, 4х8, 8х16, 16х4, 32х8 и т.д.

  Так же бывают модульные матричные коммутаторы, имеющие произвольную размерность. Они имеют только общую (максимально возможную) емкость портов, а каких конкретно (входных или выходных) и сколько, это уже зависит от конкретной задачи. Например, коммутатор на 12 портов, может иметь размерность как 2х10 (2 входа и 10 выходов), так и 7x3 (7 входных портов и 3 выходных) и т.д.

 Матричные коммутаторы очень удобный и гибкий инструмент при построении сложных систем видеотрансляций, в которых много как источников трансляции, так и их потребителей.  При этом матричная сруктура коммутатора позволяет достаточно гибко коммутировать нужные истоники сигналов с нужными потребителями, реализовывывая тем самым один из основных принципов систем Digital Signage - "Нужный контент в нужном месте".
