Удлинитель, KVM DVI+USB+AUDIO+RS232+IR, 150 м. точка-точка/неогранич. в пределах LAN, 1xUTP;GbE (TCP/IP;IGMP), DVI-I+USB B+2xMINIJACK+3-контактн.клемма, F, без шнуров, DC 12V, (макс.разр.1920x1200 60Hz/1080p Cat6/7)
Удлинитель, KVM DVI+USB+AUDIO+RS232+IR, 150 м. точка-точка/неогранич. в пределах LAN, 1xUTP;GbE (TCP/IP;IGMP), DVI-I+USB B+2xMINIJACK+3-контактн.клемма, F, без шнуров, DC 12V, (макс.разр.1920x1200 60Hz/1080p Cat6/7)
- Удлинитель
- KVM DVI+USB+AUDIO+RS232+IR
- 150 м. точка-точка/неогранич. в пределах LAN
- 1xUTP;GbE (TCP/IP;IGMP)
- DVI-I+USB B+2xMINIJACK+3-контактн.клемма
- F
- без шнуров
- DC 12V
- (макс.разр.1920x1200 60Hz/1080p Cat6/7)

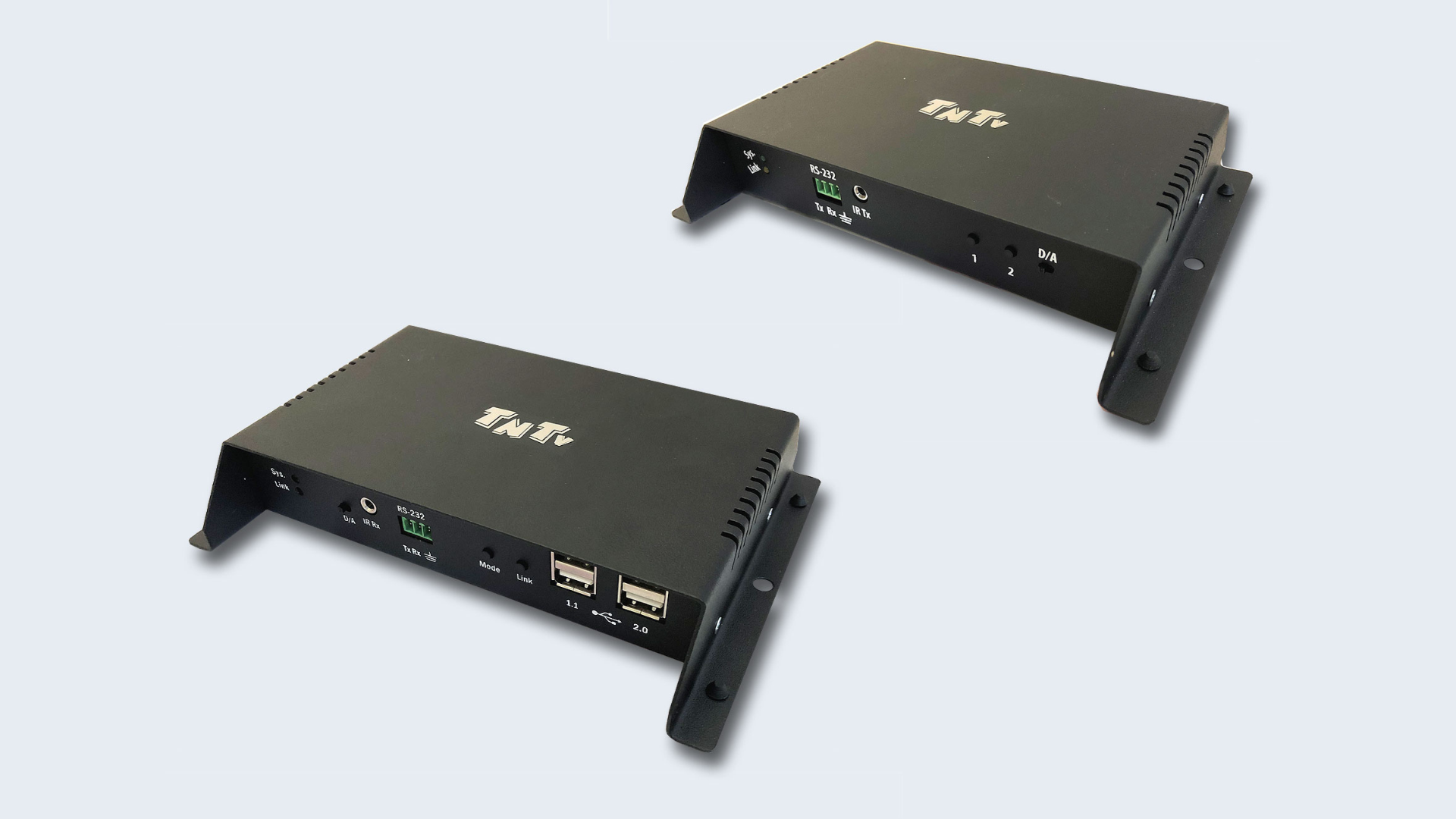

TNT MMS-9525D-RU – IP-KVM удлинитель для организации рабочих мест с высокими функциональными требованиями. Удлинитель состоит из двух блоков – передатчика TNT MMS-9525D-T-RU и приемника TNT MMS-9525D-R-RU (поставляются отдельно).
Передача данных от передатчика к приемникам осуществляется в пределах локальной сети (LAN, без маршрутизации пакетов) посредством использования Gigabit Ethernet (1000Base-T) и протокола TCP/IP.

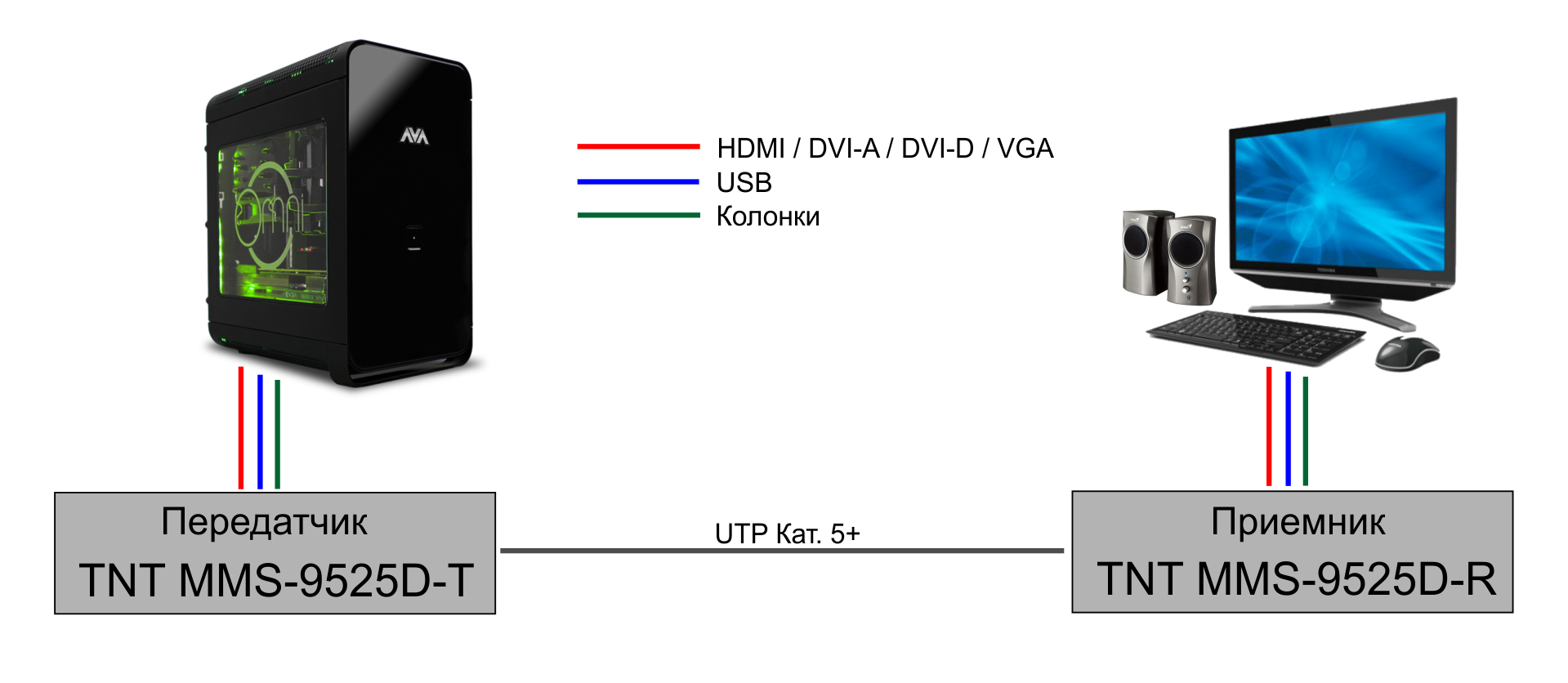

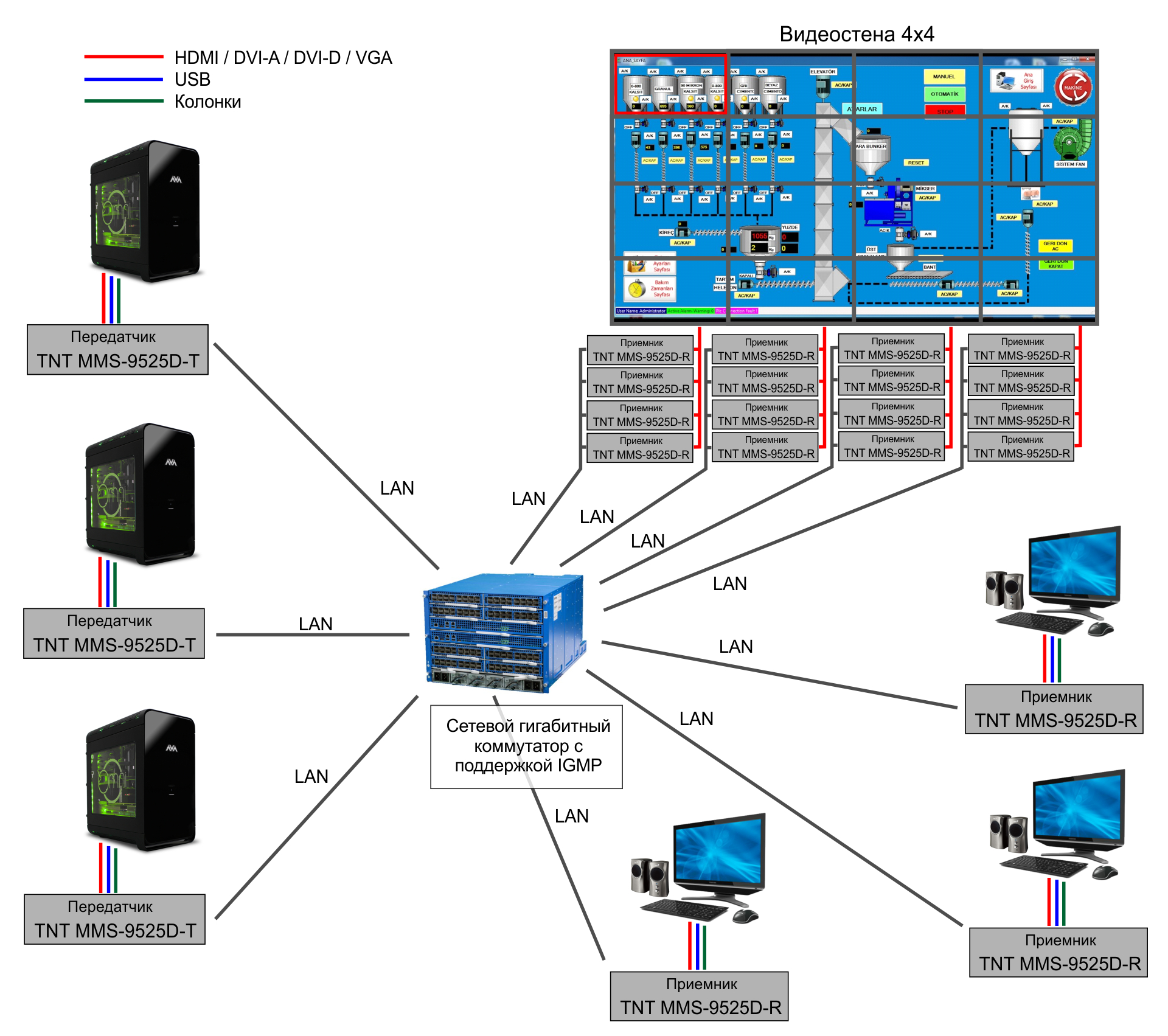

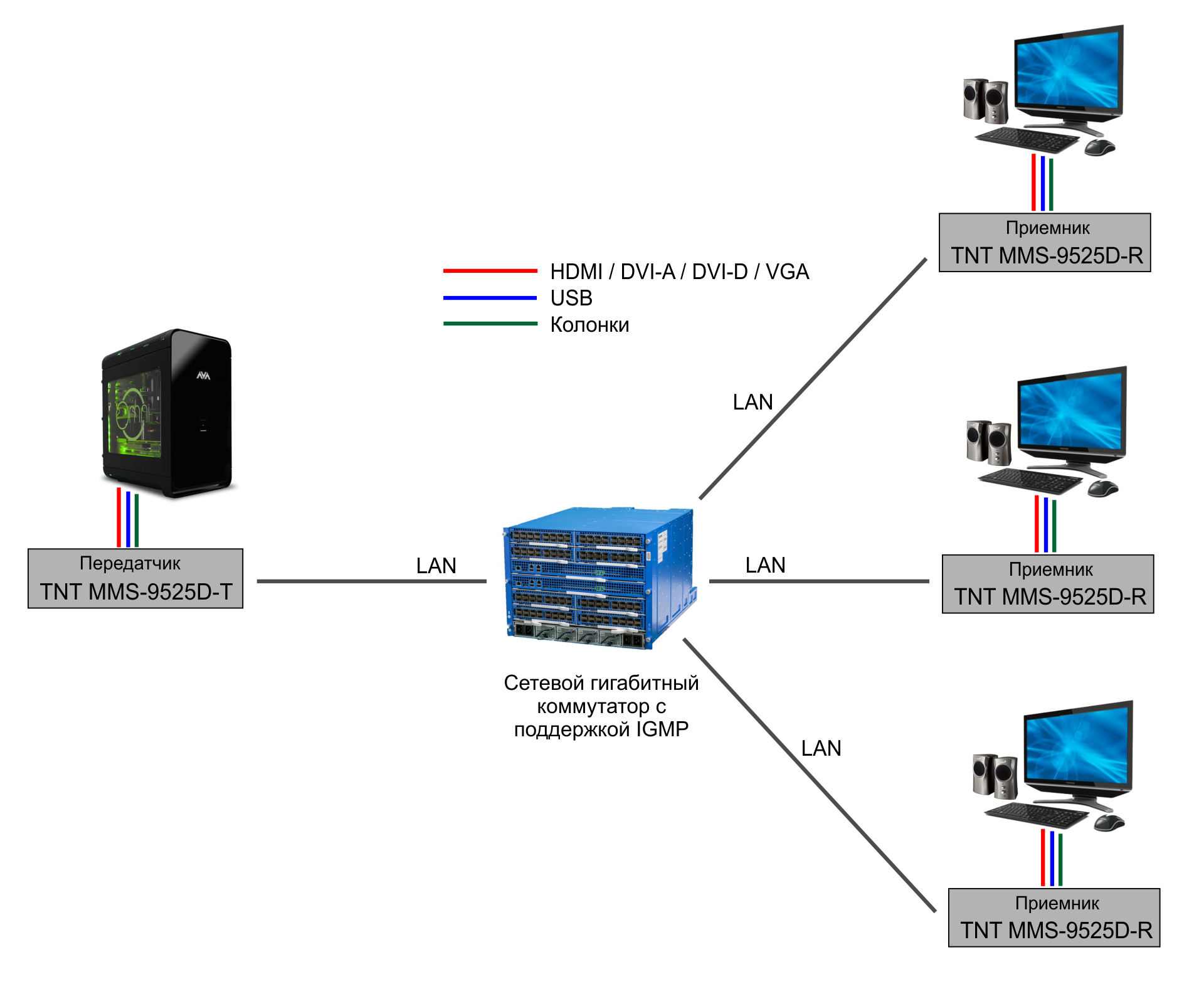

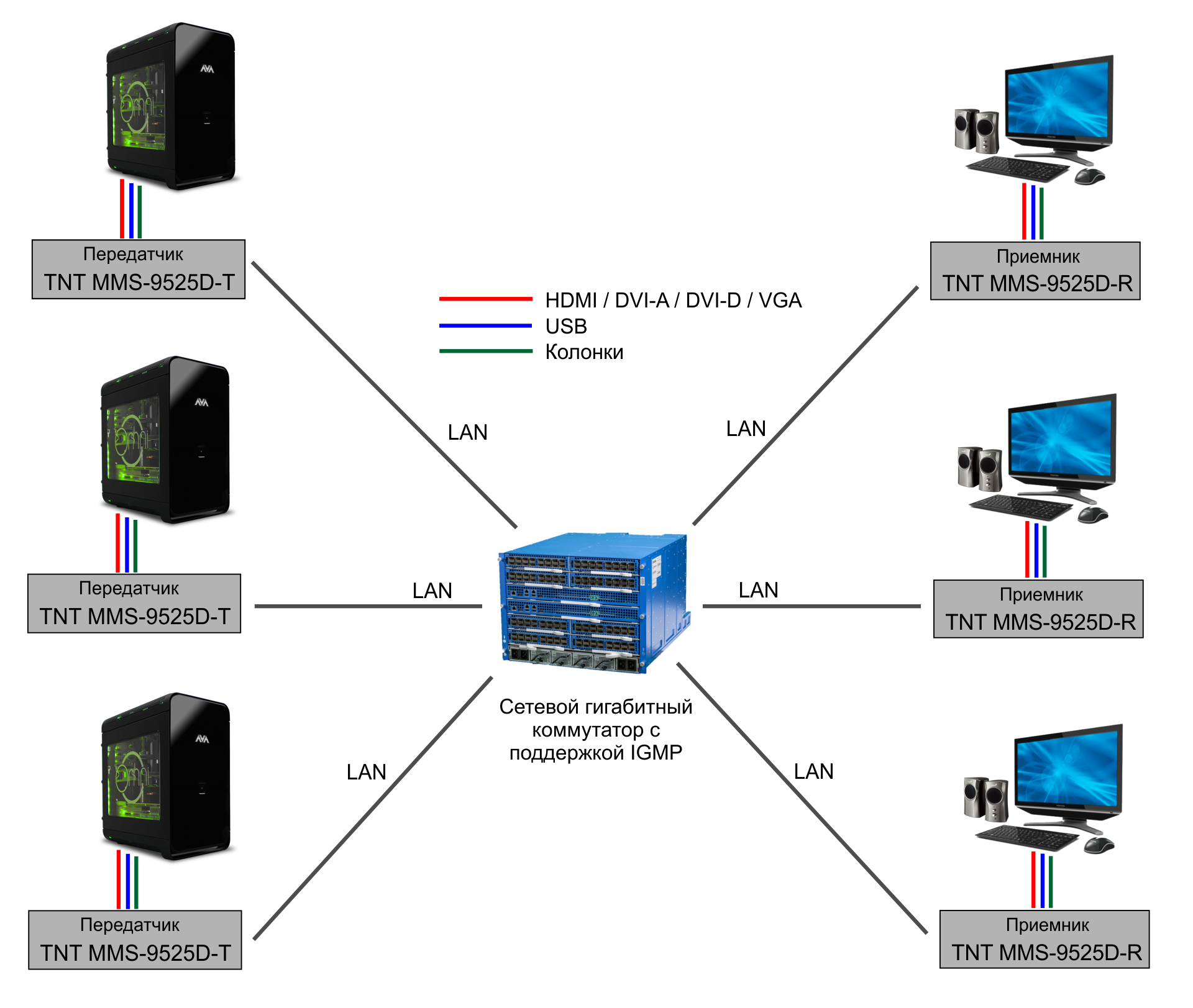

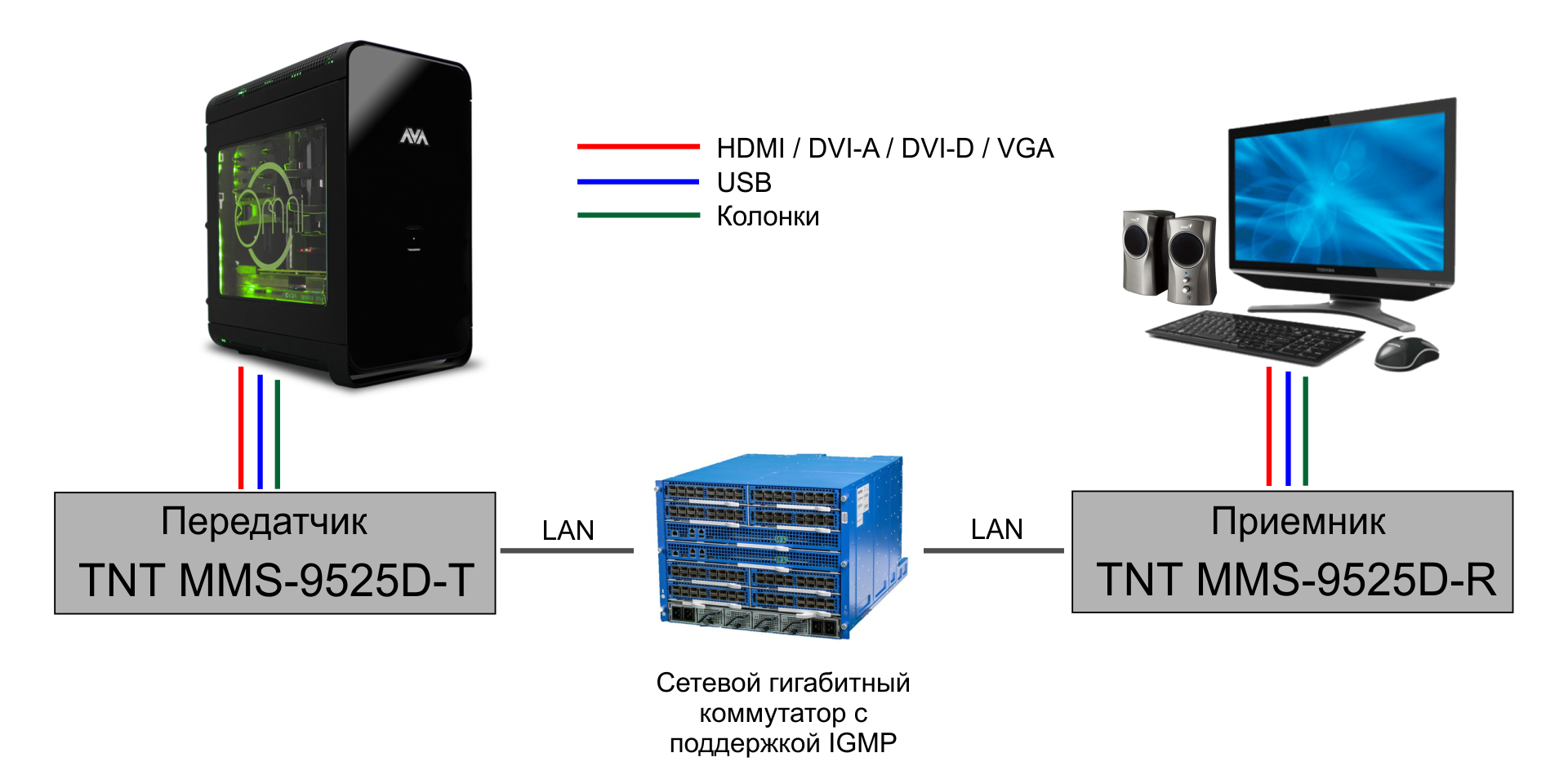

Непосредственно к передатчику можно подключить как один (точка-точка), так и множество приемников (точка-многоточка). При подключении нескольких приемников необходимо использовать Gigabit Ethernet коммутатор с поддержкой протокола "IGMP".
|
Устройство зарегистрированно в реестре "Продукция России", Российского института стандартизации - № 200.144151 ТУ зарегистрированны в реестре "Продукция России", Российского института стандартизации - № 26.30.11-004-42451722-2025 |
Основные области применения:
- Автоматизированные системы управления технологическими процессами (АСУ ТП)
- Автоматизированные рабочие места (АРМ)
- SCADA-системы
- Телеметрические системы
- Охранные системы
- Любые системы контроля в режиме реального времени
Особенности
- Обеспечение передачи DVI-I (DVI-D, HDMI, DVI-A, VGA), USB, аудио (колонки и микрофон), RS232 и ИК сигналов в локальную сеть
- Поддержка стандартного TCP/IP протокола передачи данных для работы в локальных сетях
- Поддержка ретрансляции ИК сигнала от приемника к передатчику. Благодаря данной функции возможно удаленное управление устройством воспроизведения (например, DVD или Blu-ray плеером) ИК пультом дистанционного управления на расстоянии до 100 м (требуются ИК передатчик или приемник)
- Настройка качества транслируемого видеосигнала и объема передаваемых данных
- Поддержка передачи сигналов USB 1.1 и USB 2.0 (кроме USB-Audio и USB-Video)
- Наличие версии встроенного ПО с авторизацией пользователей, ролевой моделью их взаимодействия, различными режимами совместной работы, иерархическим доступом к информационным ресурсам предприятия и учетом рабочих мест
- Возможность работы с многомониторными системами
- Поддержка Gigabit Ethernet
- Поддержка DDC спецификации
- Поддержка разрешений до 1920х1200 при 60 Гц включительно
- Поддержка Windows, Linux, Sun, Mac операционных систем
- Функция Plug-and-play
Все приемники и передатчики могут управляться при помощи команд API. Команды API передаются по сети с использованием протоколов Telnet и UDP.
Для установки нескольких устройств в телекоммуникационный шкаф или на стену предусмотрено специализированное шасси TNT.RACK-1 (поставляется отдельно).
|
Важно!
|
Передатчик
|
Параметры |
Значение |
|
|
Порты |
1 х DVI-I (возможность подключения интерфейсов HDMI, DVI-D, VGA через переходники или соответствующие шнуры), |
|
|
Максимальное разрешение |
1920 x 1200 при 60 Гц (4:4:4) |
|
|
Максимальное расстояние |
100 м (точка-точка) |
|
|
Стандарт Ethernet |
Gigabit Ethernet (1000Base-T) |
|
|
Максимальная задержка при передаче изображения |
1080P при 60 Гц – 16 мс, |
|
|
Поддерживаемые стандарты и протоколы |
HDMI – 1.4b, |
|
|
Протокол передачи данных |
TCP/IP |
|
|
Максимальное количество USB устройств |
5 |
|
|
Линейный аудиовыход |
Стерео, 32 кГц – 96 кГц |
|
|
Поворот изображения |
По часовой стрелке 180° и 270° |
|
|
Индикаторы |
1 х статус (зеленый), |
|
|
Электропитание |
DC 12 В, 2 А |
|
|
Температура и влажность |
Рабочая температура |
0 - 50°С |
|
Температура хранения |
-15 - 55°С |
|
|
Влажность |
5 - 90%, относительная, без образования конденсата |
|
|
Физические характеристики |
Материал корпуса |
Металл |
|
Масса |
545 г |
|
|
Размеры |
193 x 130 x 35 мм |
|
|
Ограничения |
Для использования в локальных сетях (LAN) без маршрутизации пакетов |
|
Приемник
|
Параметры |
Значение |
|
|
Порты |
1 х DVI-I (возможность подключения интерфейсов HDMI, DVI-D, VGA через переходники или соответствующие шнуры), |
|
|
Максимальное разрешение |
1920 x 1200 при 60 Гц (4:4:4) |
|
|
Максимальное расстояние |
100 м (точка-точка) |
|
|
Стандарт Ethernet |
Gigabit Ethernet (1000Base-T) |
|
|
Максимальная задержка при передаче изображения |
1080P при 60 Гц – 16 мс, |
|
|
Поддерживаемые стандарты и протоколы |
HDMI – 1.4b, |
|
|
Протокол передачи данных |
TCP/IP |
|
|
Максимальное количество передатчиков, отображаемых в OSD-меню |
128 |
|
|
Максимальное количество USB устройств |
5 |
|
|
Линейный аудиовыход |
Стерео, 32 кГц – 96 кГц |
|
|
Поворот изображения |
По часовой стрелке 180° и 270° |
|
|
Индикаторы |
1 х статус (зеленый), |
|
|
Электропитание |
DC 12 В, 2 А |
|
|
Температура и влажность |
Рабочая температура |
0 - 50°С |
|
Температура хранения |
-15 - 55°С |
|
|
Влажность |
5 - 90%, относительная, без образования конденсата |
|
|
Физические характеристики |
Материал корпуса |
Металл |
|
Масса |
545 г |
|
|
Размеры |
193 x 130 x 35 мм |
|
|
Ограничения |
Для использования в локальных сетях (LAN) без маршрутизации пакетов |
|
|
Программное обеспечение "TNT MMS-95xx Access Control" (№29285) и "TNT MMS 95xx-Setting" (№29438) внесено в Единый реестр российского ПО Министерства цифрового развития, связи и массовых коммуникаций Российской Федерации (Минцифры). |
Руководство пользователя
| Документ | дата | версия |
| Руководство пользователя, IP-KVM передатчик серии TNT MMS-952xх-T/MMS-952xх-T-RU, базовая версия ПО | 22.04.2025 | A6.6.1.4-T-R |
| Руководство пользователя, IP-KVM передатчик серии TNT MMS-952xх-T/MMS-952xх-T-RU, с авторизацией пользователей | 22.04.2025 | A6.6.2.9-R-AC |
| Команды API для IP-KVM передатчиков/приемников серии - TNT MMS-952xх | 22.09.2023 | A6.6.1.4 и выше |
| Руководство пользователя, IP-KVM приемник серии TNT MMS-952xх-R/MMS-952xх-R-RU, базовая версия ПО | 22.04.2025 | A6.6.1.4-T-R |
| Руководство пользователя, IP-KVM приемник серии TNT MMS-952xх-R/MMS-952xх-R-RU, с авторизацией пользователей | 22.04.2025 | A6.6.2.9-R-AC |
